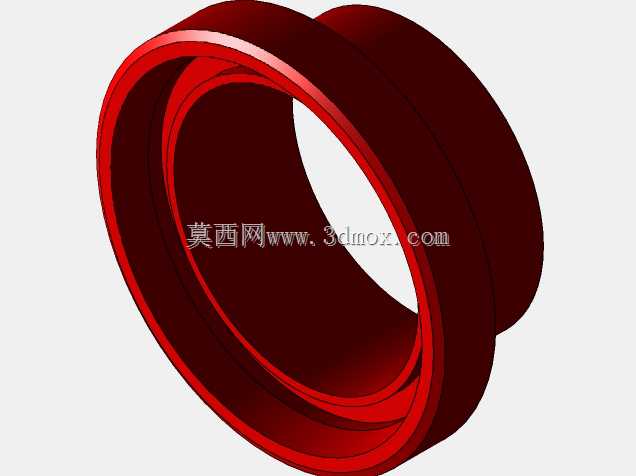

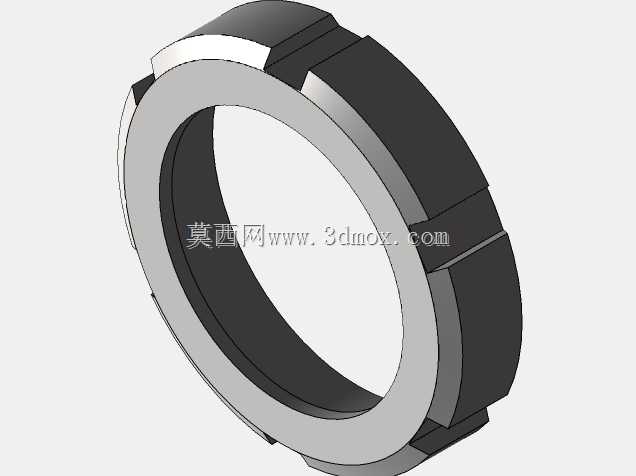

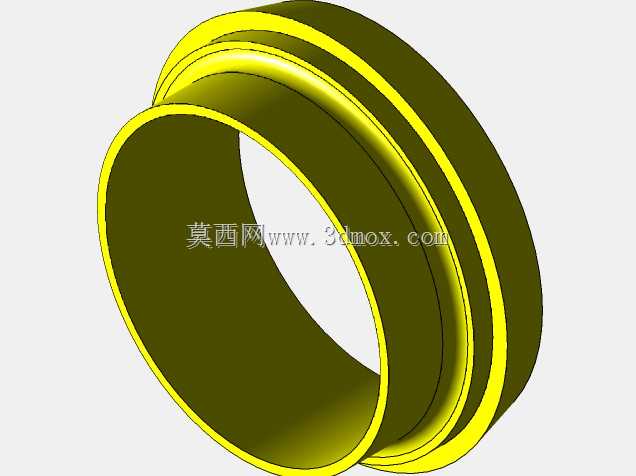

DN65至75变径管路连接构件结构

　　在给排水、暖通输送以及工业流体管路的现场布设环节，不同公称通径的管线对接是十分常见的工况，DN65与DN75两个相邻规格的管道衔接，往往无法直接通过等径管件完成装配，这款适配两个通径区间的连接构件，正是为解决这一现场痛点完成的结构设计。从实际使用场景来看，这类构件常出现在楼宇给排水立管的变径段、车间循环水系统的管线转接位置，也可配套在通风除尘管路的口径过渡区段，替代现场临时焊接变径段的粗放施工方式，让管线转接处的同轴度、密封可靠性都得到稳定保障。

　　做结构设计时首先要敲定的是两端的安装边界：对应DN65侧的接口尺寸严格匹配常规通径管道的外径公差，DN75侧的接口则适配更大一级管线的装配尺寸，两端接口的同轴度在建模阶段就做了约束，避免装配后出现管线错位、流体在变径位置产生偏流冲击的问题。过渡段没有采用突兀的直角台阶结构，而是做了平缓的锥面导流过渡，流体从较小通径流向大通径，或是反向从大通径汇入小通径时，都能顺着锥面平缓改变通流截面，减少局部涡流带来的压损，也能降低介质中固体颗粒在变径台阶处沉积的概率，长期运行后管路内部不容易出现积料堵塞的问题。

　　接口部位的结构细节完全围绕现场安装便利性展开：两端的配合止口预留了合理的装配间隙，既不会因为间隙过大导致连接后出现晃量，也不会因为公差过严造成现场对口困难，不管是采用粘接、卡箍紧固还是法兰对接的配套形式，这个构件的接口基准面都能提供平整的贴合支撑。构件整体的轴向长度经过压缩优化，在保证过渡锥面有足够导流长度的前提下，尽可能缩短整体占用的管线空间，在管线排布密集的管廊、设备周边狭窄安装位里，不需要额外留出过长的操作空间就能完成就位，不会和周边的阀件、支架产生干涉。

　　从受力角度校核结构强度时，管路内部的介质压力会在变径截面上产生额外的轴向推力，建模时对过渡锥面的壁厚做了均匀加厚处理，避免锥面和两端直段交接的位置出现应力集中，即便管路出现短时水锤冲击，变径位置也不会因为应力突变出现开裂变形。外轮廓没有多余的凸起结构，整体外形规整，不管是车间预制段提前组装，还是施工现场高空立管上逐段拼接，操作人员握持、对位都十分顺手，后续给管路做保温层包覆时，规整的外表面也能让保温材料贴合得更严实，不会出现异形缝隙导致的冷桥问题。

　　三维建模过程中，所有配合尺寸都按照管路安装的通用公差做了参数化关联，如果后续需要适配不同壁厚的管材，只需要调整接口处的配合直径参数，整个过渡段的锥面、壁厚都会同步更新，不需要重新从零绘制轮廓。装配验证阶段可以直接把两端的标准管道模型调入装配环境，模拟实际安装时的插接行程，检查是否存在配合面干涉、密封位预留空间不足的问题，提前把现场可能出现的装配错漏在设计阶段排除。这类变径连接构件虽然属于管路系统里的小型基础配件，但它的尺寸精度、过渡形态直接影响整条管线的流体稳定性与长期密封效果，规整的参数化模型也能方便设计人员在不同管路项目里直接调用，快速完成变径点位的构件布设，减少重复绘图的工作量。
