DN40拉科尔管道连接构件结构设计

　　在工业流体输送系统的现场布局里，DN40规格的管路分支、设备接驳、检修段预留是非常常见的工况，这款拉科尔构件正是针对公称通径40毫米的管路配套场景开发的连接类五金件，日常在车间工艺管线、水处理支路、中小型化工物料输送管线、暖通给排水管路中都能见到这类构件的应用。很多现场施工人员在排布管路时，经常会遇到管路对接同轴度偏差、后期需要频繁拆装检修、不同材质管路过渡连接的问题，传统的硬对接法兰不仅对安装孔位的对位精度要求极高，一旦管路出现轻微沉降或者热胀冷缩位移，密封面很容易出现渗漏，而这款拉科尔结构的设计初衷，就是在保证通径完全匹配DN40管路的前提下，给连接位置提供一定的容差补偿能力，同时大幅降低现场安装的对位难度。

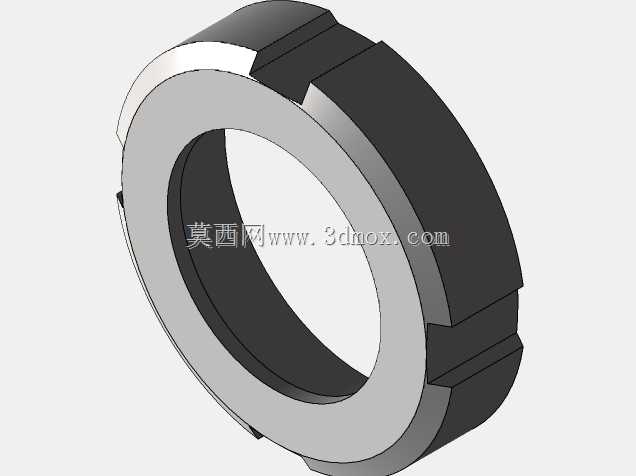

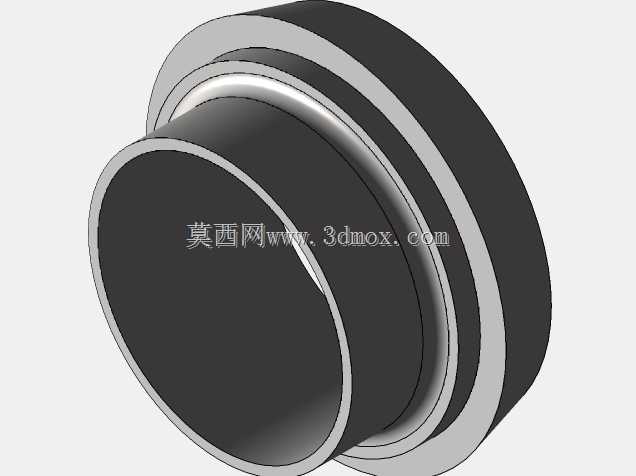

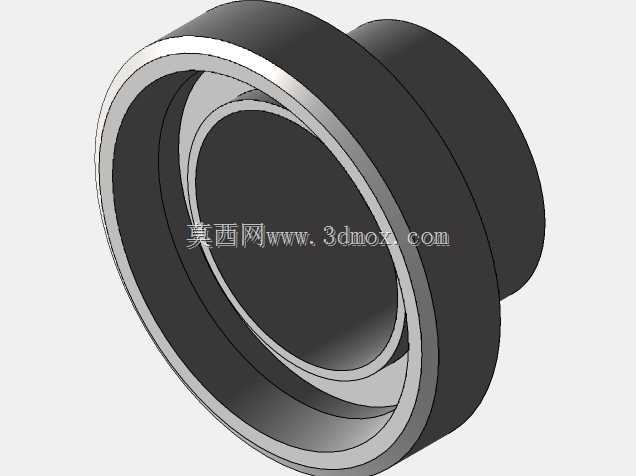

　　从结构设计的思路来看，这款构件首先严格锚定DN40的通流边界，内部流道全程做了顺滑过渡处理，没有突兀的台阶或者缩径结构，避免输送流体在经过连接位置时形成紊流、压损增大的问题，对于输送含细小颗粒的介质或者粘稠物料的场景，顺滑流道也能减少物料滞留、积料堵塞的概率。构件的主体连接部位采用了对称式的压合密封结构，两端的接驳位分别适配对应规格的管路外径，配套的压紧件在锁紧时会均匀把轴向压力传递到密封环上，不需要像普通法兰那样逐个对角拧紧多组螺栓，现场安装时只需要操作两侧的锁紧结构，就能完成整个接头的装配，哪怕是空间狭窄、操作位受限的管线夹层、设备旁侧管路，也能快速完成装拆，后期检修更换密封件的时候，不需要整段管路移位，就能把构件拆开维护，大幅减少停机检修的工时。

　　在外形尺寸和安装边界的把控上，这款DN40规格的构件整体轴向长度控制在同通径传统法兰连接长度的三分之二左右，径向最大外轮廓也比两片法兰加螺栓组的外接圆小很多，在做管路三维布局的时候，不需要给连接位置预留过大的操作空间，管路排布可以更紧凑，提升整个管线架或者设备内部的空间利用率。构件两端的接驳端面加工有定位止口，和管路对接时可以自动实现径向对中，哪怕现场配管时存在1到2度的角度偏差，或者几毫米的轴向错位，锁紧之后密封面依然可以保持均匀压合，不会出现局部密封压不实导致的渗漏。构件的外部棱角全部做了倒圆处理，没有突出的尖锐结构，在车间现场安装、后期巡检触碰时也不会划伤操作人员，外露的锁紧部位做了防松结构设计，管路长期运行产生的轻微振动不会导致锁紧件松脱，不需要运维人员频繁巡检复紧。

　　从实际使用的功能特性来看，这款构件既可以作为两段同规格DN40管路的直连接头，也可以用在泵阀设备的进出口位置，作为设备和管路之间的缓冲连接段，设备运行时产生的轻微振动可以通过构件的密封配合面吸收一部分，避免振动直接刚性传递到管路上，导致管路焊缝长期受振开裂。在做三维建模的时候，结构设计人员把所有配合面的公差、密封槽的尺寸、锁紧件的运动行程都做了全参数化关联，设计人员如果需要适配不同壁厚的管路，只需要调整少量参数就能快速衍生出对应版本，不需要重新绘制整个构件的轮廓。建模过程中也提前做了装配干涉检查，确认构件在全行程锁紧、松开的状态下，所有零件之间都不会出现卡滞，和周边管路、支架的最小安全间隙也满足管线布置的规范要求，导入到整体管路装配体中时，可以直接调用标准接口尺寸，不需要反复核对连接位的匹配度，能有效缩短管路系统的整体设计周期。
