工业卧式减速电机一体化传动结构

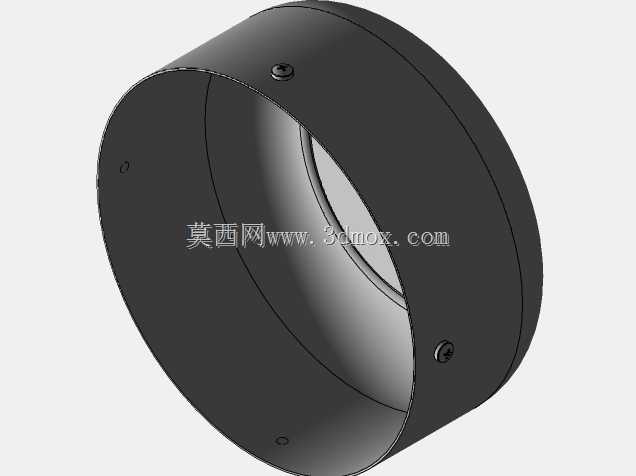

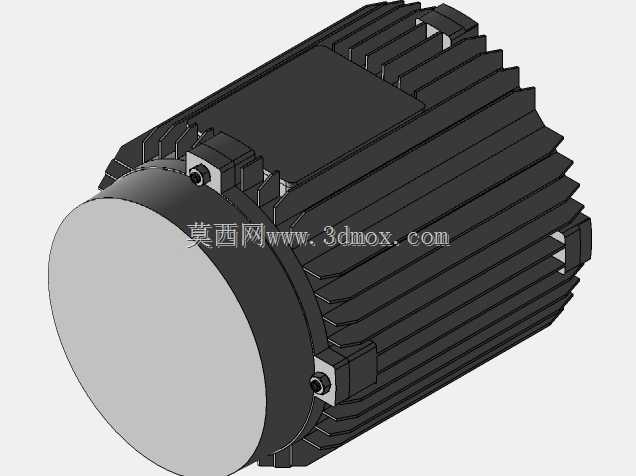

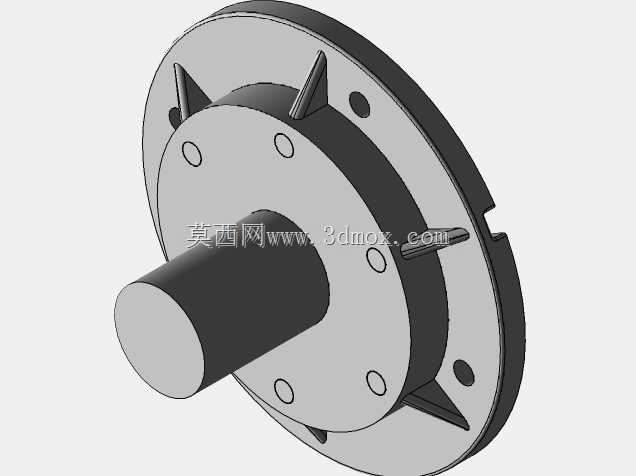

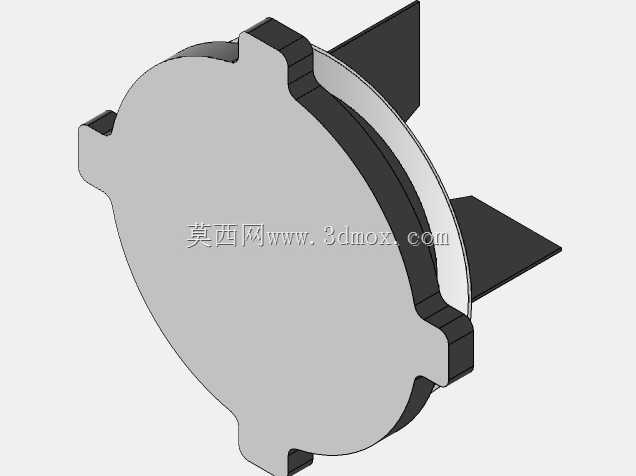

　　在自动化输送线、小型物料搬运设备、包装辅机以及轻工产线的驱动端，这类把减速机构与驱动电机整合在同一壳体内的传动部件，往往是整套设备动力输出的核心。现场布置时，工程人员最先核对的不是外观造型，而是输出轴的中心高、壳体底脚的孔位间距、接线盒朝向以及周边留给散热风道的空间。该结构采用卧式圆筒加轴向散热筋的布局，电机段外壳沿周向布置多道平行肋片，运行时内部定子产生的热量通过肋片与空气对流散出，不需要额外加装冷却风机，适合长时间连续运转的中低负载工况。前端大直径圆形端盖承担输出侧轴承的定位与支撑，端盖与主壳体通过止口配合保证同轴度，端盖上预留的安装孔可对接不同规格的法兰盘，既可以采用底脚卧式安装固定在设备机架的槽钢面上，

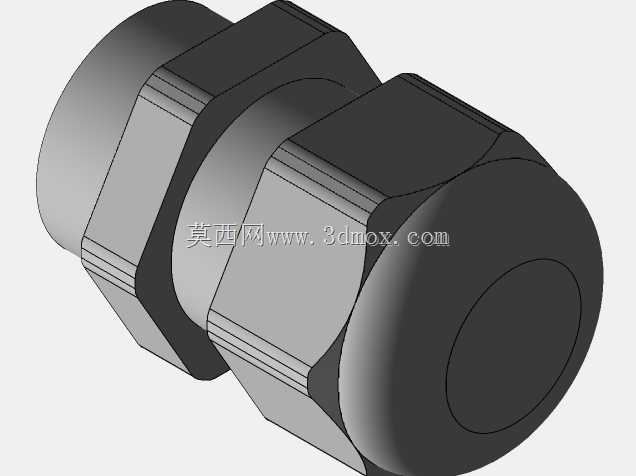

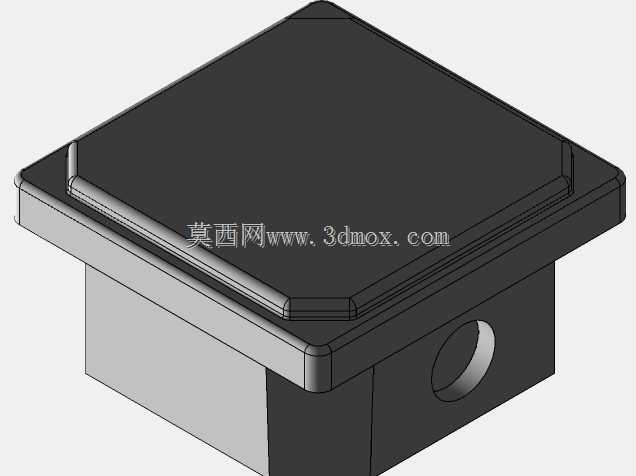

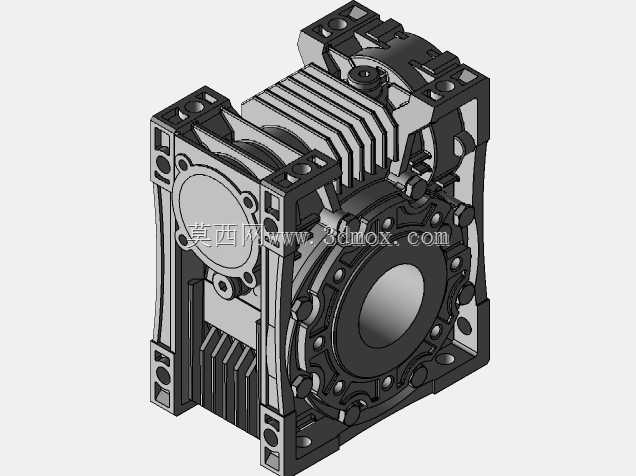

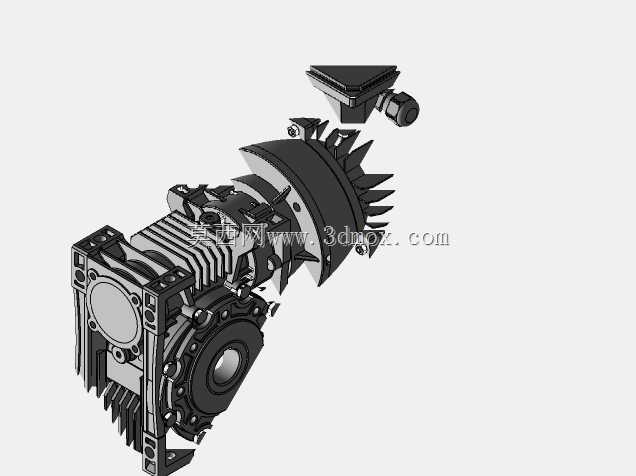

　　也能通过转接法兰实现立式或法兰式挂载。壳体侧面的接线盒采用凸起式独立腔体设计，盒体与主壳之间预留密封面，现场布线时电缆从格兰头进入腔体，内部端子排完成三相接线后扣合盒盖，防护等级可满足多粉尘、轻微溅水的车间环境。传动部分内置减速齿系，将电机主轴的高转速低扭矩输出转化为低转速大扭矩的动力，匹配输送辊筒、链轮或者带轮的工作转速区间，避免电机直接驱动时转速过高、扭矩不足的问题。从结构设计思路来看，一体化整合的方式省去了电机与减速器之间的联轴器、连接法兰和对接底座，整体轴向长度更短，对安装空间紧张的非标设备十分友好；壳体的散热筋沿轴向贯通，既增强了外壳的刚性，减少电机运转时的共振变形，也让自然冷却的气流顺着筋条方向流动，

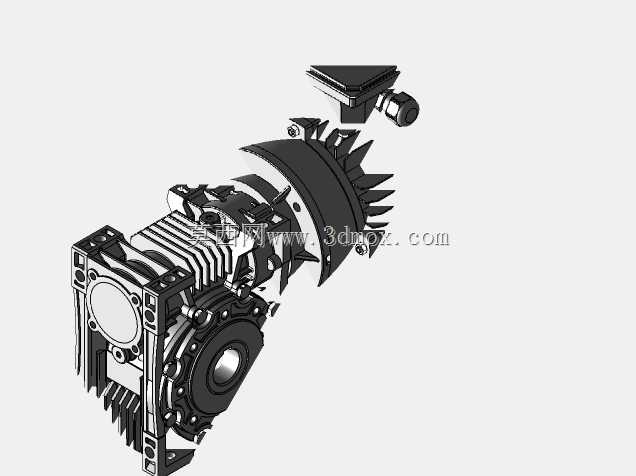

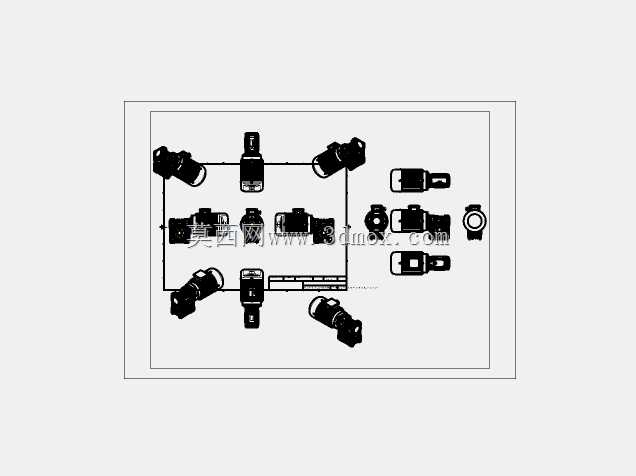

　　散热效率比光滑壳体提升明显。输出端的轴承选用深沟球轴承搭配油封结构，油封紧贴输出轴颈，阻止车间内的粉尘、润滑油雾进入轴承腔，同时避免内部润滑脂向外泄漏。壳体上的两处吊装/固定凸台分布在接线盒两侧，设备组装时可以通过吊环螺钉起吊整台部件，也能作为辅助固定点加装防转支架，抵消减速轴输出大扭矩时产生的反作用力。选型阶段需要结合负载的转速、扭矩、工作制以及安装姿态核对参数：连续运行的输送设备通常留1.2到1.5倍的扭矩余量，启停频繁的工位则适当放大安全系数，避免齿面长期过载出现点蚀。三维建模过程中，外壳的散热筋采用阵列特征生成，保证每道筋的厚度、间距一致，端盖与主壳的止口配合设置合理的公差间隙，既方便装配时的对位，也能保证运转时的同轴精度；

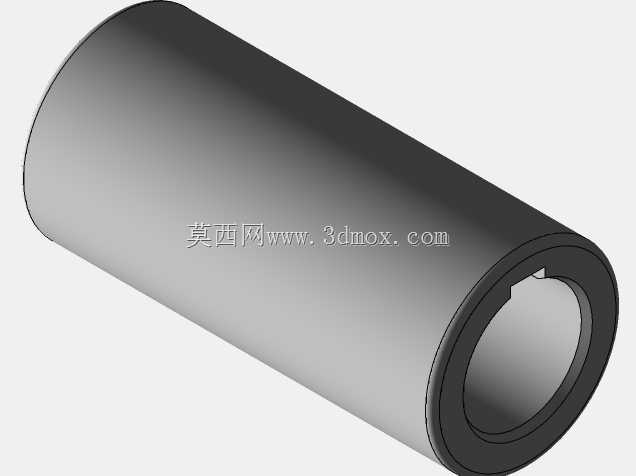

　　接线盒的安装孔、底脚的固定孔都按照标准紧固件尺寸预留通孔与沉台，输出轴的轴伸长度、键槽尺寸对应通用联轴器的安装规范，方便下游设备直接选配标准传动件。这类传动部件在实际产线中承担着动力匹配与转速转换的作用，一体化的结构减少了中间传动环节的功率损耗，也降低了现场安装对齐的调试工作量，结构紧凑、散热可靠、安装形式灵活，能够适配多种工业设备的驱动需求。
