工业传动滚子链条精密结构三维数模

　　这套链条三维数模围绕工业现场最常见的滚子链传动结构搭建，建模过程没有停留在单节链板的简单拉伸，而是把内链节、外链节、销轴、套筒、滚子之间的装配关系逐一还原，能够直接用于链传动布局校核、输送线节拍推演以及设备维护阶段的干涉检查。做传动方案时，链条往往不是孤立选型的零件：它一端挂在主动链轮上，另一端绕过从动轮或张紧轮，在连续输送设备、农机进给机构、机床辅机传动机组、包装线顶升移载机构里都承担着把旋转扭矩转化为直线牵引或者同步回转的作用。数模把相邻链节的铰接间隙、链板外侧轮廓和滚子回转位置都做了实体表达，布置整机时可以直接测量链条松边、紧边的走向，判断护罩、导轨、张紧滑块是否会和链板边缘发生磕碰。

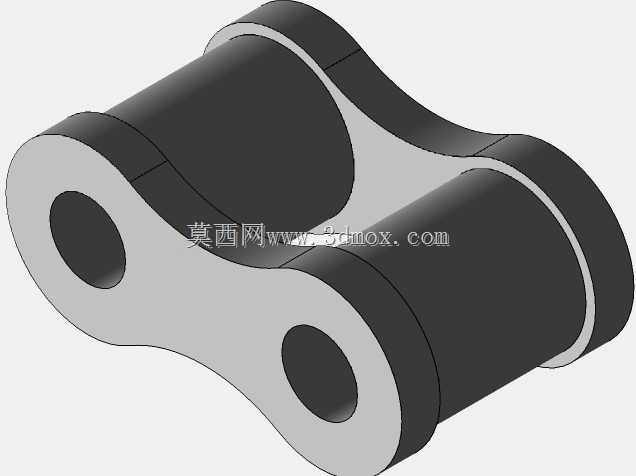

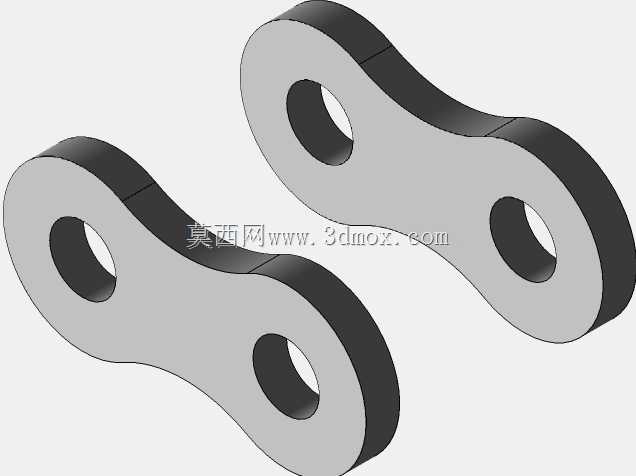

　　从结构功能上看，滚子链的核心在于多层零件的配合：外链板与销轴采用压配形成固定外链节，内链板与套筒压配形成固定内链节，滚子空套在套筒外侧，和链轮齿廓啮合时滚子可绕套筒转动，啮合冲击被滚动接触大幅降低。建模时把这些配合边界单独拆件，而不是做成一个整块实体，目的就是让结构工程师在做运动仿真时能够定义真实的铰接旋转副，模拟链条绕入链轮、直线段运行、绕出链轮的完整多边形效应。实际设备里链速不可能绝对均匀，链节逐齿啮合会带来周期性速度波动，数模保留链节铰接关系后，工程师可以直观看到不同节距、不同链轮齿数下波动幅度的差异，在高速输送或精密进给场合提前评估振动、噪声和冲击载荷。

　　设计思路上，这套链条数模兼顾了传动与输送两类使用场景。纯动力传动时，关注的是两轴中心距、链轮包角、链条磨损伸长后的张紧余量；数模中链节按标准节距阵列，修改链节数量即可快速调整中心距，配合张紧轮结构能够模拟长期运行后链节磨损、节距变大带来的啮合偏移。用于输送工况时，链条上方往往还要安装治具托架、挡块、工装板附板，数模的内外链板厚度、销轴端部露头尺寸都给出了明确外形边界，设计附板时可以直接参照链板开孔位置布置螺栓，避免现场装配时附板与链轮齿侧、导轨侧板发生空间冲突。

　　外形尺寸与安装边界方面，数模完整呈现了链条的宽度方向包络：内链节内宽决定滚子和套筒的轴向位置，外链板外宽则是整机护罩、导向槽内侧必须留出的最小间隙。布置导向轨道时，导轨托持面通常贴合滚子下半圆或链板下沿，三维实体能够直接截取剖面检查导轨型面和滚子的接触线，防止导轨只磨链板不承托滚子，造成链条早期跑偏。销轴两端的铆头或卡簧位置也在数模中有所体现，设备检修时拆链需要的侧向操作空间、接链器安装空间，都可以在总装模型里提前量取，避免机架横梁、轴承座紧贴链节端部导致现场无法拆装。

　　在整机布局阶段，链条传动的安全边界同样需要三维数模支撑。链条高速运行时松边会存在横向抖动，若周围布置油管、电缆桥架或传感器支架，仅凭二维平面图很难判断动态间隙；把链条数模放入总装后，可以沿链条走向分段检查最小安全距离，在松边中段增设导向托板或张紧臂。对于多排链并用的重载场合，数模还能延伸复制排间连接结构，核对多排链链轮的排距与链条中链板的对应关系，确保载荷在各排之间均匀分配。整套模型从链节微观配合到整机宏观布局都保留了工程可用的几何细节，结构设计人员可在此基础上完成链轮匹配、张紧机构设计、护罩密封和维护空间校核，让链传动方案从选型计算到三维落地保持一致。
