气动气缸直线执行机构三维结构

　　该气动执行元件的三维结构围绕压缩空气驱动直线往复运动这一核心功能展开，整体采用缸筒、前端盖、后端盖、活塞杆、安装孔位与外部加强筋一体化表达，适合在自动化装配线、工装夹具、包装输送、分拣推料、轻载压紧和工位切换等场景中作为末端动作单元使用。与电动推杆相比，这类气缸在短行程、高频次、快响应的工况下更容易实现简单控制；与液压执行件相比，它介质清洁、维护方便，对车间气源条件较为友好，因此在普通制造设备中应用十分普遍。

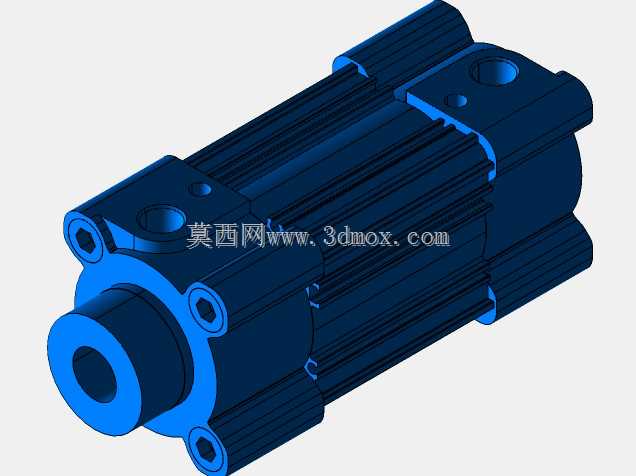

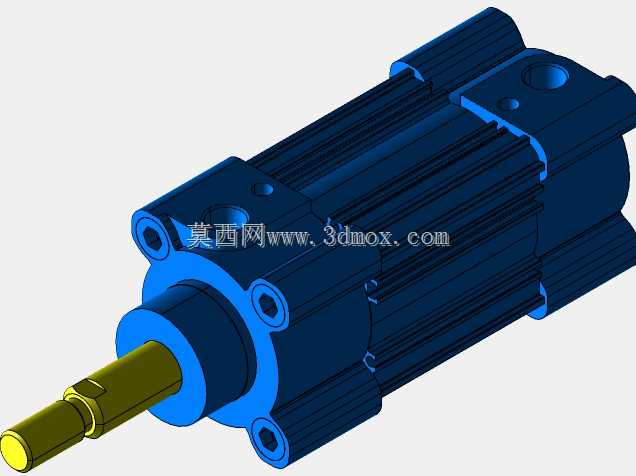

　　从结构布置看，模型将活塞杆布置在前端轴线位置，杆端伸出段用于连接负载或接头，前端法兰区域保留多个安装孔，可与设备支架、推板、压头或导向机构配合。缸体侧面的纵向筋条不仅强化了外形特征，也对应实际产品中提高缸筒刚性、改善受力分布的设计思路。后端区域设置接口与安装结构，便于布置气路和固定缸体；端盖上的孔位需要在装配时与连接件同轴匹配，否则容易造成活塞杆受侧向力，进而引起密封圈偏磨、爬行或卡滞。

　　设计这类气缸时，首先要明确负载形式。纯水平推动时，主要考虑摩擦力、工件惯性和运动速度；垂直举升时，则必须计入重力，并在控制回路中增加平衡、锁紧或断气保护措施。若活塞杆端部直接连接工装，推拉力应通过轴线传递，尽量避免偏心载荷。实际设备中，若无法完全消除横向力，通常会在气缸外侧增加直线导轨、导杆或滑动导向，让气缸只承担驱动力，导向件承担弯矩，这样能够明显延长密封件和导向套寿命。

　　缸径选择与输出力直接相关。压缩空气作用在活塞有效面积上形成理论推力，回程则因活塞杆占用部分面积而略小。工程选型时不能按理论出力满额使用，需要结合气源压力波动、密封摩擦、负载加速度和安全余量进行折减。对于压紧夹具，若需要稳定保压，应关注气源波动对夹紧力的影响；对于高速推送工况，则要在行程末端设置缓冲、节流阀或液压缓冲器，防止活塞撞击端盖造成噪声和损伤。

　　安装边界方面，该模型呈现的是轴向伸出、端部带孔的紧凑结构。布置时应在活塞杆伸出方向保留足够行程空间，在尾部预留气嘴和管路折弯半径，在侧面留出传感器、调速阀或磁性开关的安装位置。若设备框架间距有限，需要同时校核缸体长度、行程长度、接头长度和末端附件长度，不能只看缸体本体。前端安装孔的位置决定了气缸与工装的对接精度，建模时应将孔位、端面和活塞杆轴线建立明确的配合关系，避免在总装中出现干涉。

　　从三维建模角度看，该结构适合采用主体拉伸、孔位阵列、端盖拆分、活塞杆同轴装配和筋板细节处理的方式完成。缸筒外形可先建立主回转或棱柱主体，再叠加纵向散热/加强特征；端盖上的孔应按圆周或对称布局处理，保证装配关系清晰；活塞杆需要单独作为运动件表达，并在装配层级中保留与前端盖、活塞和负载接头的同轴约束。对于需要出工程图的场景，还应进一步补充剖面结构，表达活塞、密封圈、导向套、气腔和缓冲部位，而不仅停留在外观层面。

　　在设备调试中，气缸的速度通常通过排气节流进行控制，使活塞运动更平稳；若负载变化较大，两端缓冲需要根据行程速度和冲击质量调整。维护时重点检查杆面划伤、密封漏气、端盖螺栓松动和气管接头密封。三维设计阶段把这些安装、接管、传感和维护空间提前考虑进去，可以减少现场返工，也让气动执行机构在整线布局中更具可实施性。
