UCT209带槽滑块型外球面带座轴承

　　在输送线、张紧机构、可调传动轴系以及轻工包装设备中，经常会遇到轴系中心距需要在装配或运行维护阶段进行微调的情况。普通立式或菱形法兰轴承座一旦固定，轴心位置基本被安装孔锁死，后续若出现皮带伸长、链条松弛、同步带预紧量变化，往往只能通过移动电机底板或重新加工支架来补偿。UCT系列滑块式带座外球面轴承正是针对这类工况发展出来的支撑形式，其外壳顶部开设贯通滑槽，配合导向槽内的紧固螺栓，可使整个轴承单元沿槽长方向平移，从而改变轴心位置，实现传动件张紧或轴系对中调整。

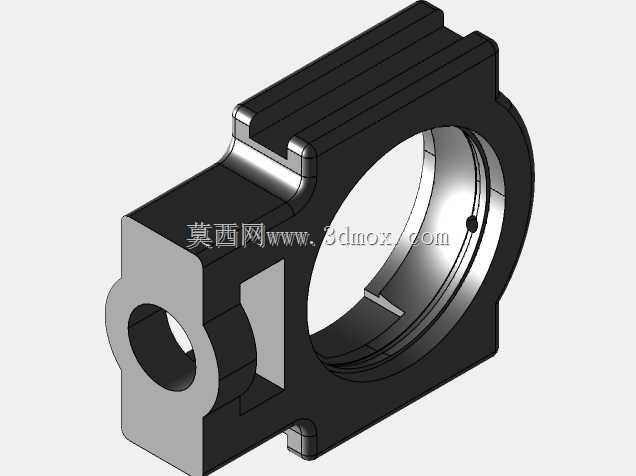

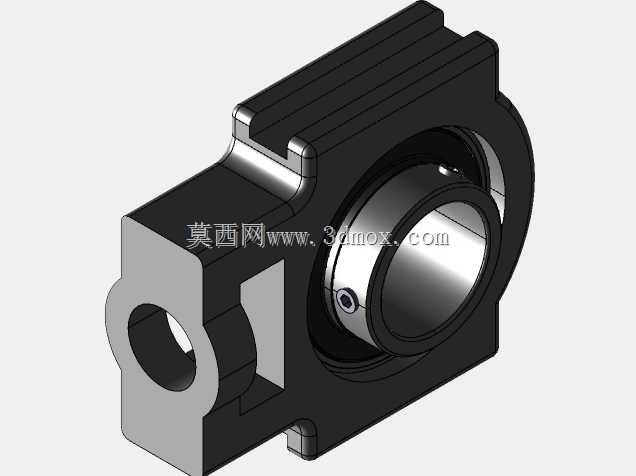

　　从结构上看，该件由铸造滑块座与内嵌外球面球轴承两部分组成。滑块座本体采用近似箱形截面，两侧留出平行导向面，顶部滑槽沿长度方向贯通，螺栓穿过滑槽后将座体压装在设备机架的安装平面上；松开紧固件时，座体可沿滑槽方向滑动，锁紧后则依靠结合面摩擦与螺栓预紧力保持位置。座体一端设置圆形轴承容纳腔，腔体内孔与外球面轴承的球面外径配合，使轴承内圈在轴装入后仍具备一定角度自适应能力。这种设计对焊接机架、长距离输送架以及多支座同轴系统尤为实用：当安装面存在平面度误差、相邻轴承孔存在轻微不同轴，或轴受载后产生挠曲时，球面副可通过微小摆动补偿角度偏差，避免轴承内圈与外圈处于强制偏斜状态，降低边缘载荷和早期剥落风险。

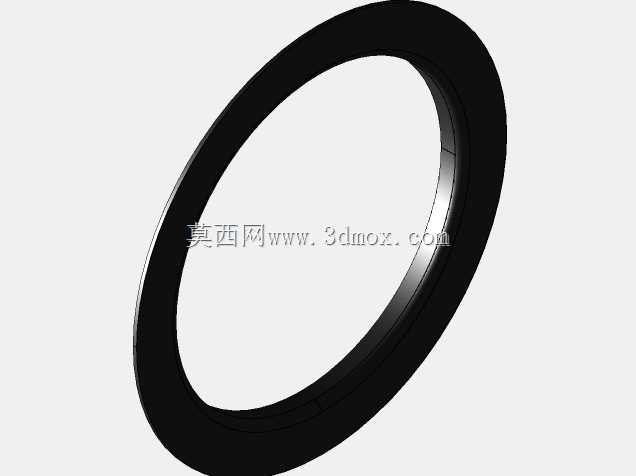

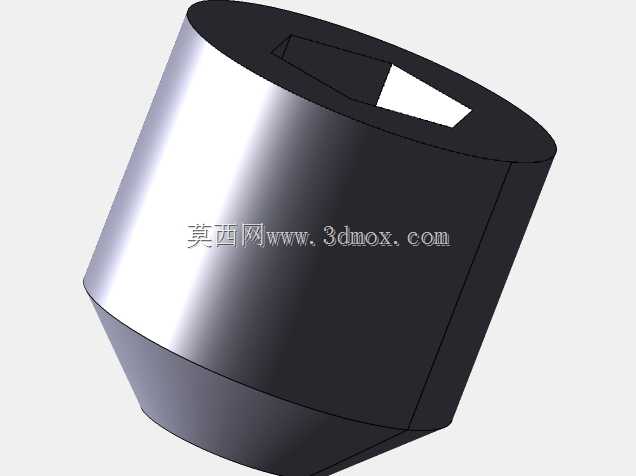

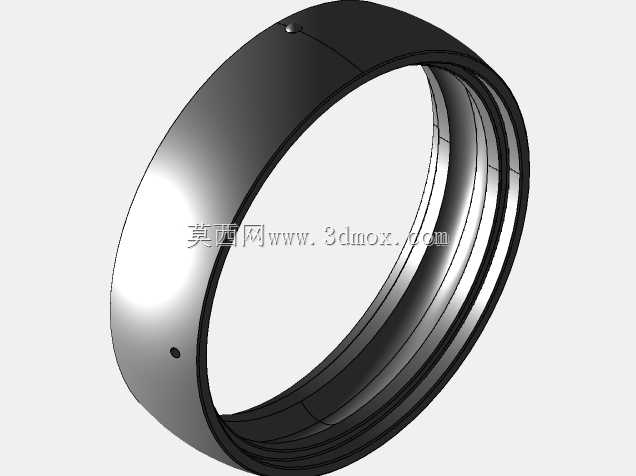

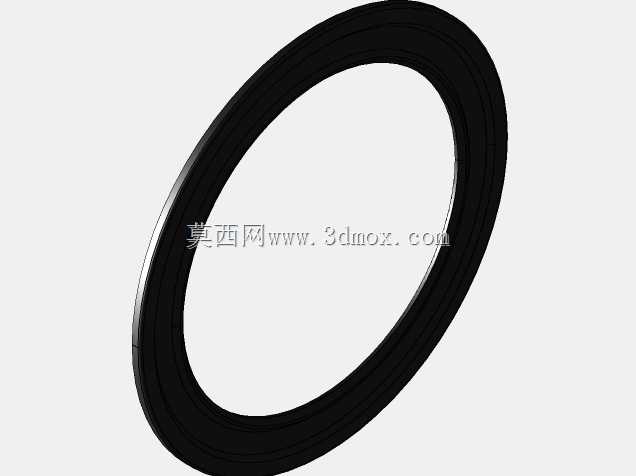

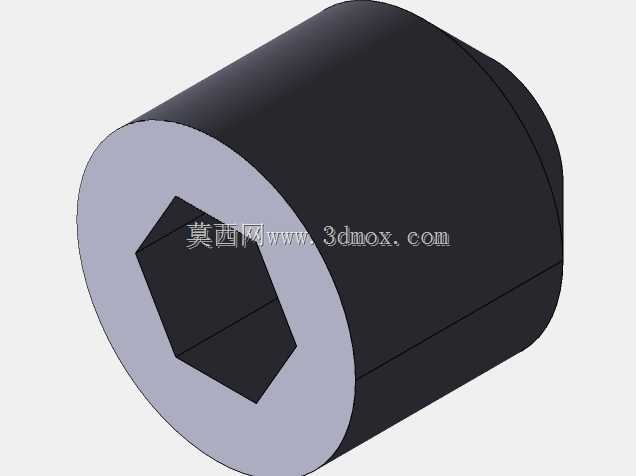

　　外球面轴承部分采用宽内圈结构，内孔与常用光轴配合，通过内圈上的顶丝与轴实现周向和轴向固定。装配时将轴穿入内孔，调整轴伸位置后拧紧端部紧定螺钉，即可使轴承内圈与轴形成可靠连接；轴承外圈外表面为球面，嵌入铸造座的球面腔后，既能承受径向载荷，也可承受一定程度的双向轴向载荷。轴承两侧通常带有密封结构，用于阻挡粉尘、纤维、水汽和少量浆液进入滚道，在农业机械、食品输送、木工机械、物流分拣等多尘环境中可减少润滑脂污染和滚道磨损。

　　建模时需要重点处理几处特征关系。其一是滑块座顶部滑槽的长圆形轮廓，槽宽与所用螺栓规格匹配，槽长决定可调行程；滑槽两侧应保留足够壁厚，避免锁紧时局部应力过高或铸造时产生缩松。其二是座体底部与机架接触的安装基准面，该面在模型中应作为装配定位基准，与滑槽方向、轴承孔轴线之间建立明确平行或垂直约束。其三是球面轴承腔与轴承外圈的配合，球面半径、包容角和侧向开口需保证轴承可装入、可调心，同时不能因包容面积不足导致承载能力下降。其四是注油与维护结构，部分UCT座体上设置润滑油嘴通道，建模时应保证油道从座体外部连通至轴承腔附近，避免与加强筋、安装槽发生干涉。

　　外形与安装边界方面，选型时不能只看轴承内径。滑块座总长度决定滑槽有效调节范围，总宽度决定机架上所需安装空间，座体高度决定轴心到底面的中心高；轴承外径、内圈宽度、顶丝位置以及轴伸方向都会影响周边护罩、链轮、带轮和联轴器布置。将该模型放入整机三维布局时，应在滑槽两端预留螺栓装入和扳手操作空间，在轴承两侧留出密封件和润滑维护空间，在滑块移动方向上避免与机架横梁、张紧螺杆或电机调节板发生碰撞。若用于皮带张紧，通常将两个滑块轴承对称布置在从动轴两端，调节时两侧位移量应保持一致，防止轴偏斜；若用于单端支撑，则需校核座体在最大悬臂载荷下的滑移趋势和锁紧摩擦力。

　　实际工程中，这类轴承单元的价值在于把“支撑”和“调节”合并到一个部件中。机架上只需加工一块平整安装面并布置固定螺栓，不必额外制作复杂的可调轴承支架；维护人员松开锁紧件即可推动轴系位置，张紧完成后重新锁紧，工序简单，对现场修配能力要求较低。设计人员在三维环境中可利用该模型直接检查滑槽行程是否满足皮带伸长补偿量，核对轴心高度与驱动轮中心是否匹配，并通过装配约束模拟滑块在极限位置时的干涉情况，从而减少样机阶段的返工。
