这套三维结构对应的是一台龙门框架式电阻焊接设备,主要承担变压器壳体、金属箱体侧板以及薄板钣金件的点焊与边缘滚焊任务。设备在产线上通常布置于钣金成型之后、总装喷涂之前,工件由人工或辅助工装放置到下部工作台定位,焊头沿横梁横向移动,立柱带动Z轴完成下压通电,侧边配套的电气柜负责焊接电流、时序与气动压力的集中控制。
从实际用途看,该类设备解决的是大面积薄板焊接中焊点位置重复精度差、人工持枪劳动强度大、边缘焊缝一致性难以保证的问题。龙门结构提供了较大的加工覆盖范围,横梁上的主焊头可执行CNC SPOT数控点焊,行程末端配合相应执行机构还可完成边缘连续滚焊,因此同一台设备能够兼顾定位焊点与封边焊缝两类工艺,减少工件在不同焊机之间的二次搬运和重复装夹。

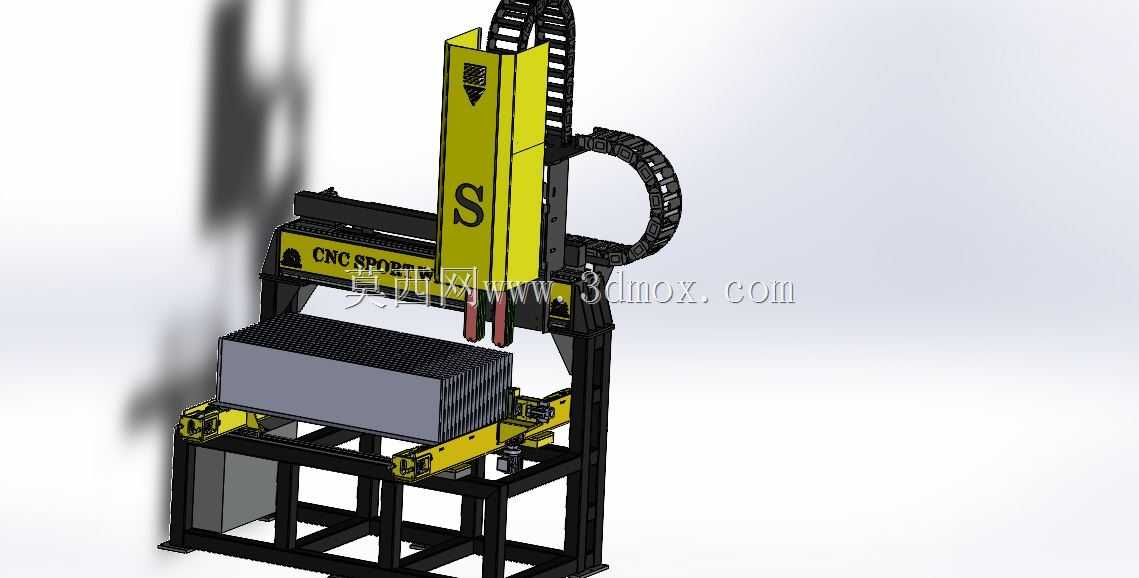

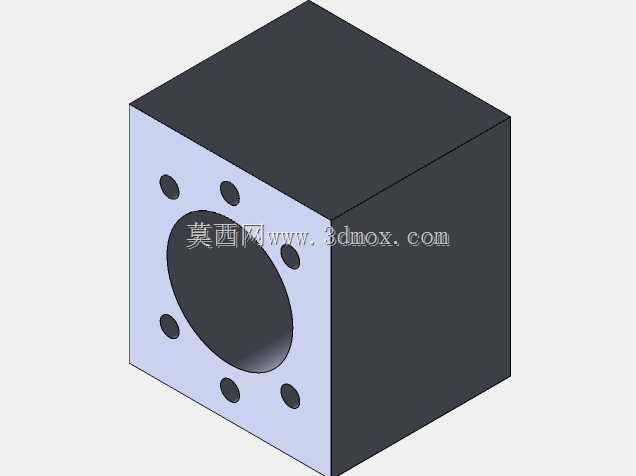

功能布局上,整机分为床身工作台、龙门移动横梁、垂直焊接主轴、工件夹持与导向组件、气动管路、电气控制柜以及安全警示部件。下部床身采用型钢焊接框架,支脚处设置可调地脚,用于现场调平并承受焊接加压时的冲击载荷。工作台面为工件提供支撑边界,长向空间适配较大尺寸板件;两侧立柱与顶部横梁构成稳定门架,横梁内部布置传动与导向元件,使焊头在X向运动时保持较高的位置刚性。

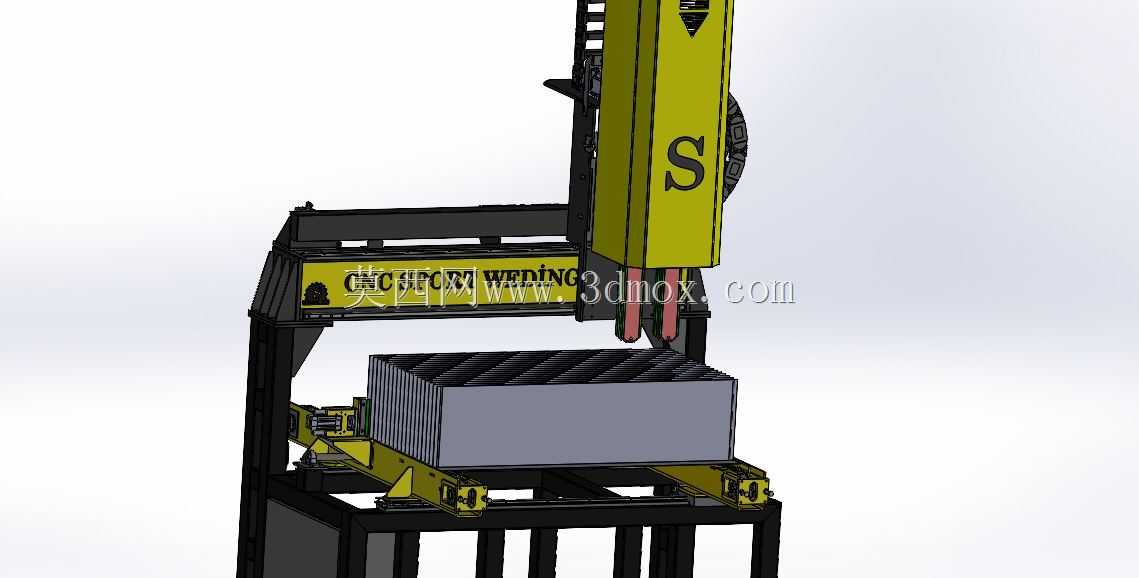

垂直主轴单元是设备的核心执行部分,其下端安装焊接电极或滚轮电极,Z向进给配合气缸或伺服加压机构实现电极接触、保压、通电、维持和退回的动作循环。主轴侧面布置拖链与线缆防护,焊接变压器、水冷电缆、气路软管等随动部件通过拖链收纳,避免高速往复运动中出现线缆拉扯。设备顶部设置三色警示灯,操作侧配有按钮盒和急停装置,控制柜面板上布置参数设定与状态显示区域,便于操作人员在装夹位置附近完成调试。
设计思路上,该方案优先保证焊接加压方向的刚性。电阻焊在通电瞬间需要电极对工件施加稳定压力,若框架变形过大,会直接影响焊点熔核形成和焊缝表面质量。因此龙门立柱、横梁与床身之间采用刚性连接,受力路径尽量短直;焊头悬挂于横梁中部区域,减少悬臂带来的偏载。移动轴则在保证行程的同时控制自重,电缆和气管采用弯曲半径合理的拖链敷设,底部蓝色螺旋气管用于随动供气,兼顾伸缩量与整洁性。

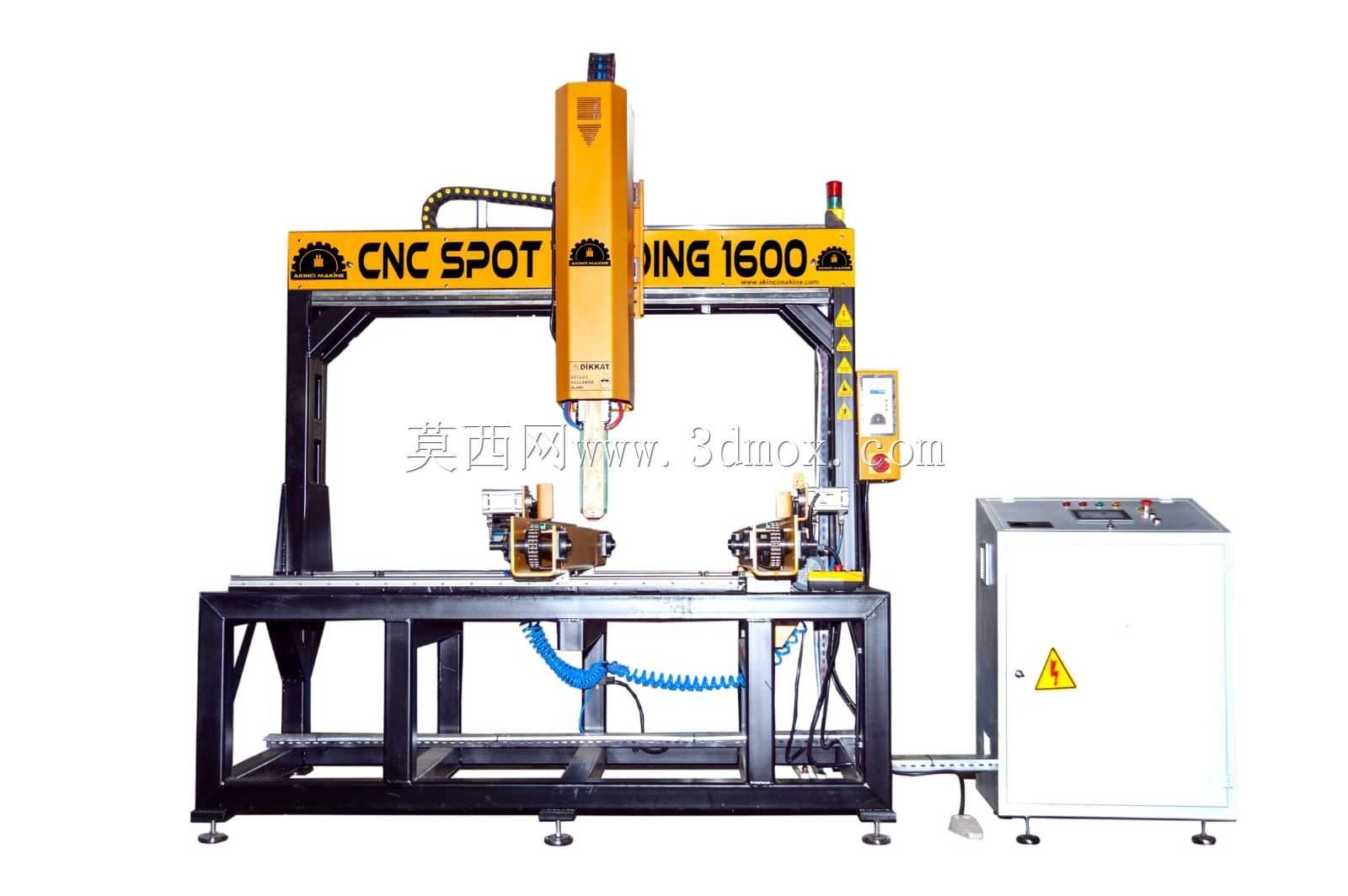

外形与安装边界方面,设备整体呈长条形布局,主机架占据中央区域,右侧独立电气柜与主机之间保留维护和开门空间。现场布置时不仅要考虑设备长宽投影,还需在横梁前后留出工件上下料距离,在电气柜侧面留出柜门开启和散热距离,在设备上方保证Z轴提升、吊耳安装及维修起吊空间。地基应满足焊机重量和加压冲击要求,可调地脚需在水平校准后锁紧;水冷、压缩空气和供电接口通常从床身侧后方接入,走线时应避开工件吊装通道。
对于结构设计人员,建模时需要重点核对焊头最低点与工作台面的闭合高度、电极更换空间、工件最大厚度、横梁下净空以及控制柜与主机的相对位置。运动仿真中应检查X轴全行程内拖链弯曲状态、Z轴下压时软管张力、工件装夹是否与焊头或夹具干涉。对于设备选型人员,则应结合板件尺寸、焊点分布、边缘焊缝长度和生产节拍判断龙门跨度、焊头行程、加压能力及电气配置是否匹配。整台设备结构清晰,工艺指向明确,适合作为大型钣金电阻焊专用装备的结构参考。
