等离子切割设备配套过滤塔成套装置

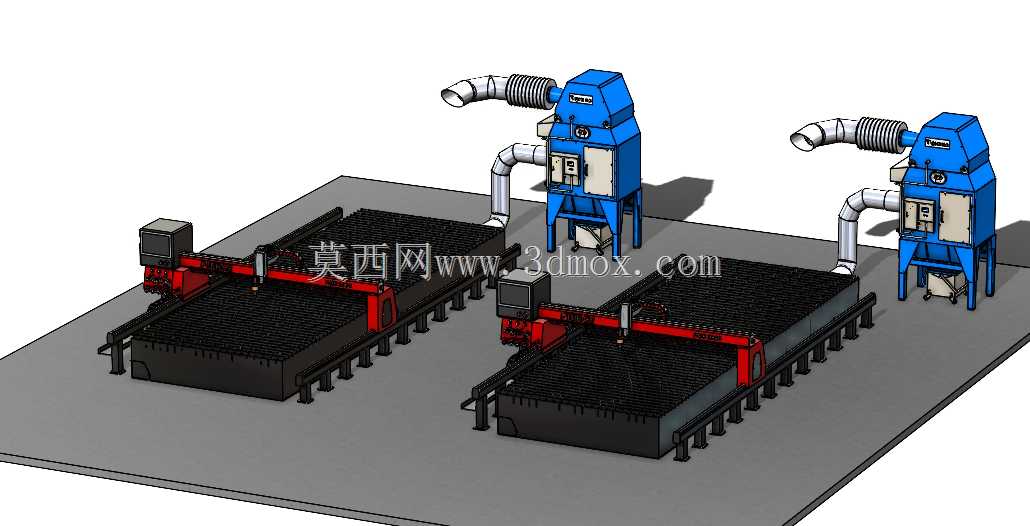

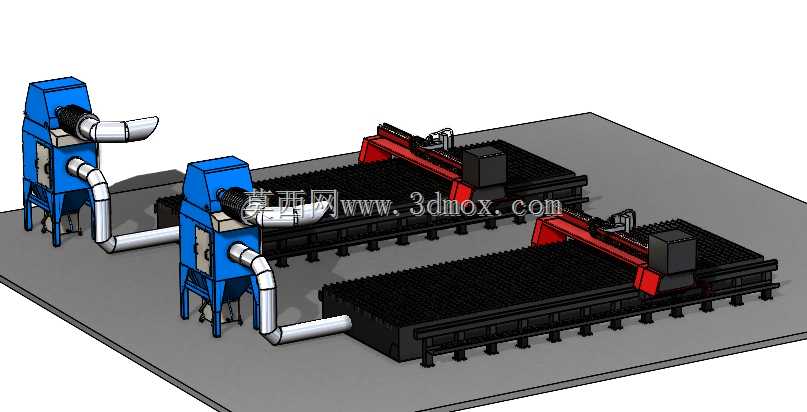

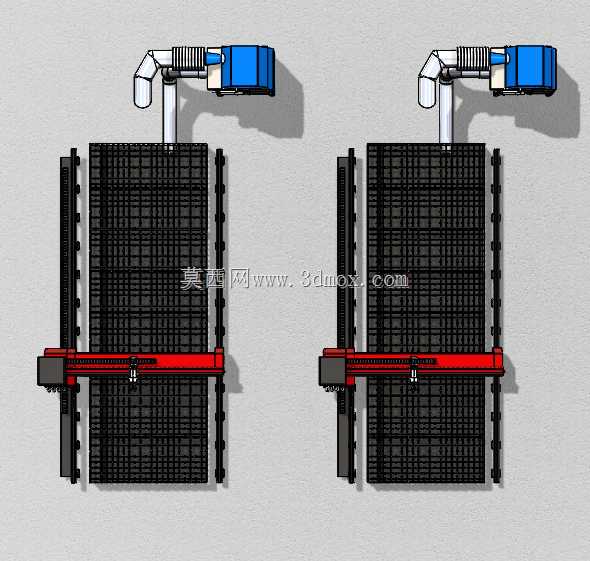

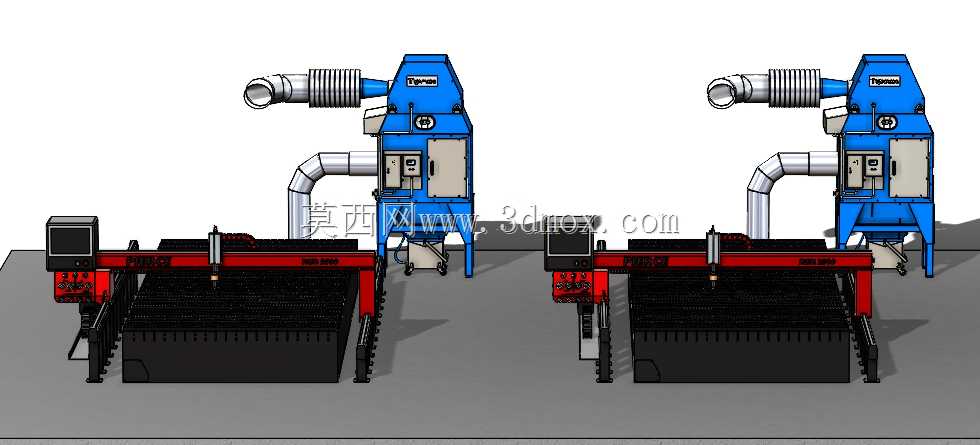

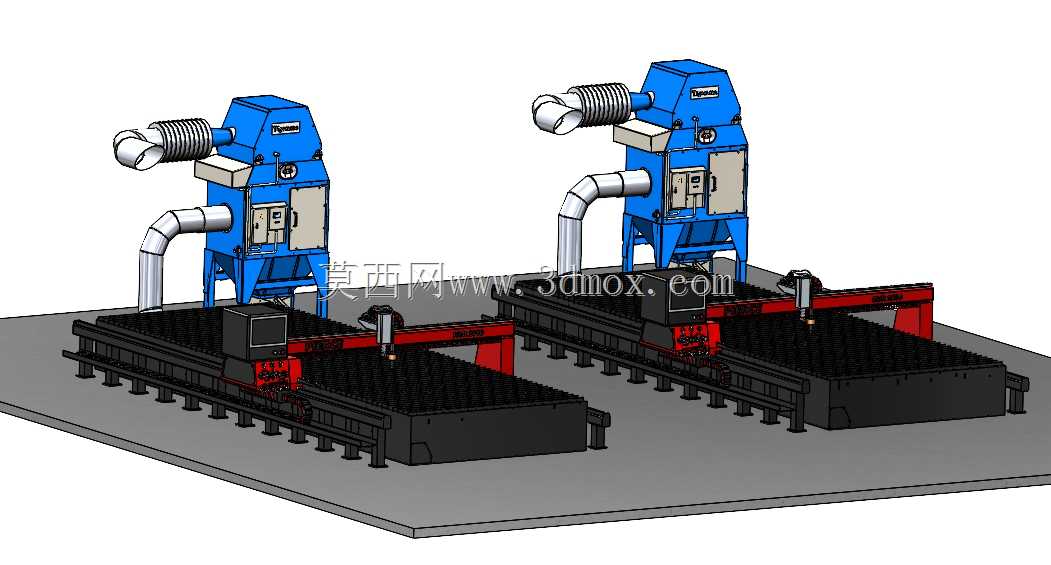

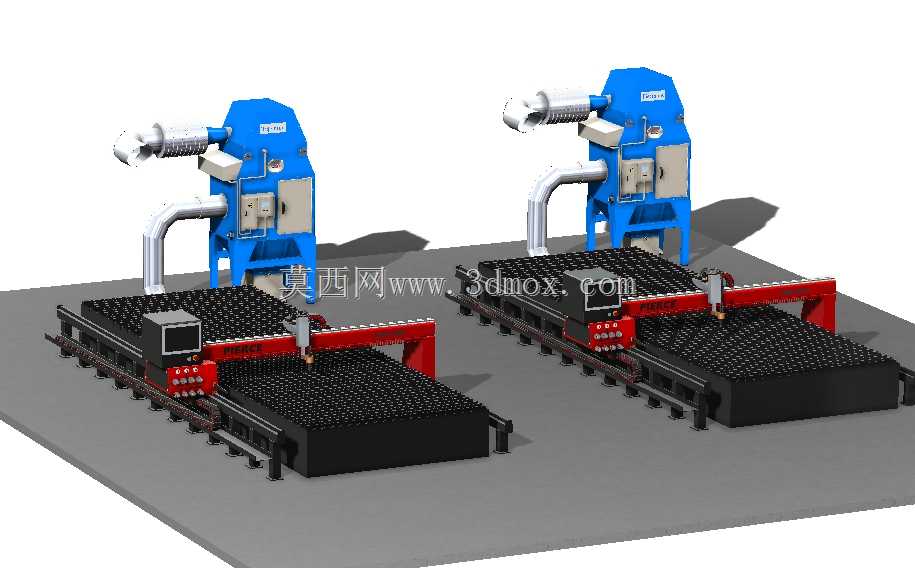

　　这套成套设备主要面向金属板材下料加工场景，在钢结构加工、工程机械零部件制备、通用金属结构件生产车间里，等离子切割作业会产生大量金属烟尘与熔融飞溅，配套的过滤塔直接对接切割工位的烟尘收集管路，能在切割作业全程同步抽吸含尘烟气，避免金属粉尘弥散在车间环境中，既保障作业区域能见度，也减少烟尘对车间内其他精密加工设备的侵入磨损。从结构布局来看，整套装置分为地面切割主机与侧置过滤塔两个独立单元，切割主机采用龙门式跨架结构，跨距覆盖整张标准板材的放置范围，工作台面采用栅格承托结构，栅格间隙预留足够的落渣空间，切割产生的高温熔渣会直接穿过栅格落入下方集渣腔，避免熔渣堆积在承托面影响板材放置平整度。龙门横梁上搭载的切割头可沿横梁横向移动，

　　配合龙门架沿床身纵向的导轨进给，能覆盖整个工作台面的加工范围，切割头侧方设置的烟尘收集口通过金属波纹软管连接到过滤塔的进风端，管路走向沿龙门架侧方排布，预留足够的活动余量，不会干涉龙门的全行程移动。过滤塔采用立式塔体结构，下部设置支腿将塔体抬离地面，方便底部集灰抽屉的抽拉清理，塔体内部依次设置初效阻火段与过滤段，初效阻火结构可拦截切割带出的高温火星，避免火星直接接触滤材引发安全隐患，过滤段采用模块化滤筒布置，可根据实际处理风量需求调整滤筒配置数量，塔体顶部设置离心风机单元，为整个烟尘管路提供稳定的抽吸负压。在建模设计过程中，两个单元的安装边界需要重点校核，切割主机的床身基础需要预留水平调整垫铁的安装空间，

　　床身导轨的安装平面平面度公差需要控制在每米0.1mm以内，避免龙门运行出现卡滞或切割轨迹偏差；过滤塔的安装位置需要与切割主机保持合适的管路间距，连接管路的弯头数量尽量控制在两个以内，减少风阻损耗，同时要预留过滤塔侧方检修门的开启空间，方便后期更换滤筒与清理内部积灰。切割工作台的栅格条采用耐磨耐热钢材制作，单根栅格条的截面为梯形，上窄下宽的结构能减少熔渣附着的接触面积，降低栅格被熔渣粘连堵死的概率，栅格条采用可拆卸式安装，当局部栅格被切割损伤后可单独更换，无需整体更换工作台面。龙门横梁的截面采用箱型焊接结构，内部设置加强筋板提升整体刚性，避免切割头高速移动时横梁出现震颤影响切割断面质量，横梁上的直线导轨安装面经过精加工处理，

　　保证切割头移动的直线度精度。过滤塔的进风口设置在塔体中下部，采用侧进风结构，含尘气流进入塔体后首先经过阻火网，大颗粒熔渣与火星被拦截后直接落入下方集灰斗，气流随后向上穿过滤筒组，粉尘被阻隔在滤筒外表面，过滤后的洁净空气从顶部风机出口排出，塔体侧方设置的脉冲清灰接口可外接压缩空气，定期对滤筒进行反吹清灰，维持滤筒的透气性能，保证抽吸风量稳定。整套设备的管路连接采用法兰对接结构，接口处设置耐高温密封垫，避免管路漏风影响烟尘收集效果，切割主机的电气控制箱安装在床身端部，与过滤塔的控制线路采用快插接头连接，方便现场安装布线，两个单元的接地端子需要单独接入车间接地网，避免等离子切割作业时的高频干扰影响设备控制稳定性。在实际车间布局时，还要考虑板材上下料的操作空间，切割主机的上料侧需要预留至少整张板材长度的周转空间，方便叉车或吊装设备将板材转运到工作台面，过滤塔的出风方向尽量避开车间人员经常通行的区域，同时要保证塔体周围有足够的散热空间，避免风机长时间运行出现过热问题。
