钻床加工用深度限位止动支座结构

　　该深度止动部件属于钻削加工工序里配套使用的限位辅具，在普通台钻、立钻以及多轴钻孔专机的批量加工场景中十分常见，车间里做孔深管控的时候，操作工不需要每次反复进给摇动手轮去对照深度尺核对尺寸，把这个支座固定在钻床主轴对应的导向或进给路径旁，当主轴进给抵达预设深度时，止动面直接抵住对应限位基准，就能快速锁定钻孔的进给行程，避免孔钻超深，既省去每一件都反复测量的辅助工时，也能杜绝批量加工里孔深尺寸超差的报废问题，在五金件、汽配小零件的成批钻孔工位上，这类小部件的实用性非常突出。

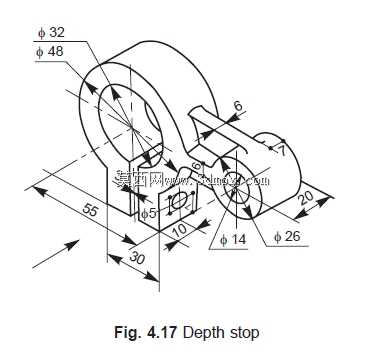

　　从结构布局来看，部件主体一侧是同轴的双层环形安装座，外圆直径做到φ48，内孔贯通直径为φ32，这个环形座的作用是套装在钻床的导向套或者固定导柱上，大尺寸的同轴环面保证了部件安装之后的回转同轴度，不会出现偏摆卡滞的情况。环形座下方延伸出一体式的支撑立壁，立壁底部的安装基准面做了平直加工，从环形座的中心基准到底部安装边的轴向尺寸标注为55，立壁上预留了直径φ5的锁紧销孔，装配的时候锁紧销穿过这个孔，就能把整个部件锁死在导柱的指定高度位置，需要调整限位深度的时候，松开销子上下滑动支座，对准刻度之后再锁死即可，调节操作非常顺手。

　　支撑立壁侧向伸出的是悬臂式的止动连接段，悬臂部分的厚度尺寸为6，悬臂末端集成了第二组同轴套筒结构，这组套筒的外圆直径为φ26，内孔贯通直径为φ14，套筒的轴向长度方向标注尺寸为20，这个套筒是用来穿装止动顶杆或者配套锁紧螺钉的，φ14的内孔可以适配常用的标准止动螺栓，螺栓顶端伸出的高度可以自由微调，锁死之后螺栓的顶面就作为和主轴进给滑套接触的止动面。悬臂和立壁衔接的位置做了加厚过渡，衔接区域的宽度尺寸为10，从立壁内侧基准到末端套筒中心的水平跨距标注为30，这个跨距设计刚好避开钻床主轴的加工工作区，装夹工件、更换钻头的时候部件不会和刀具、夹头发生运动干涉。

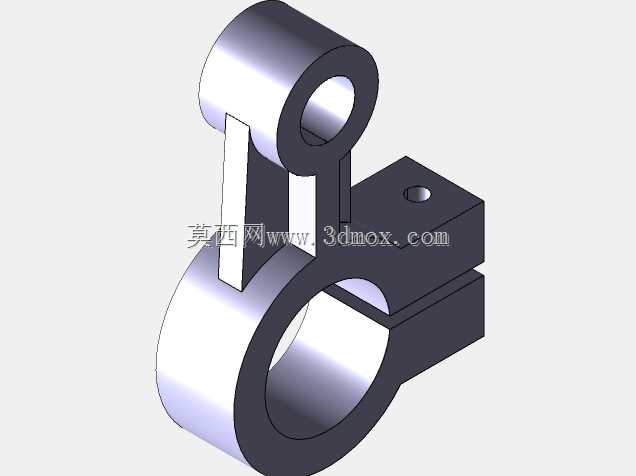

　　建模过程中首先要敲定两个核心同轴孔系的空间位置关系：第一组φ32、φ48的环形安装孔和第二组φ14、φ26的悬臂套筒孔，二者的中心高差、水平中心距都要严格对照工程图的标注基准来搭建草图，两个孔系的平行度必须控制在合理公差范围内，不然套装到导柱和止动杆之后会出现别劲、滑动不畅的问题。主体的壁厚要兼顾刚性和轻量化，环形座的壁厚、悬臂的板厚都取6毫米左右，既保证钻头进给触碰到止动面的时候，悬臂不会因为进给冲击力发生弯折变形，长期使用后限位尺寸也不会跑位，同时整体部件重量轻便，操作工手动调整位置的时候不会费力。所有棱边位置都做了小半径的铸造圆角过渡，避免应力集中，要是采用铸件毛坯加工，圆角结构也能避免浇铸的时候出现冷隔、裂纹缺陷；如果是用型材机加工成型，圆角也能减少热处理环节的应力开裂风险。

　　现场安装使用的时候，首先把主体的φ32内孔套入钻床床身配套的固定导柱，根据当前工件要求的钻孔深度，换算好止动支座需要停留的高度位置，把φ5的锁紧销拧入锁死，确认部件不会沿导柱下滑；之后在末端φ14的套筒孔里装入适配的止动螺栓，调整螺栓顶端的伸出量，让主轴进给至预定孔深时，滑套下端面刚好压在螺栓顶面上，调整完毕之后锁死套筒上的紧定螺钉，防止螺栓在反复撞击下出现松动退牙。试钻首件的时候，可以先打一个样件复测孔深，要是深度存在微小偏差，只需要微调止动螺栓的伸出长度就能补偿尺寸，不需要改动支座本身的安装位置。这套结构没有复杂的传动零件，整体刚性足、维护简单，在长期满负荷的批量钻孔生产里，能稳定把孔深尺寸的一致性控制在公差范围内，大幅降低操作工的劳动强度，也减少了深度测量环节的辅助时间，是钻加工工装里非常典型的实用限位构件。
