摆锤振动运动仿真分析装置结构

　　这套摆锤振动运动分析结构主要面向机械动力学教学演示、振动特性验证以及小型往复摆动机构的方案验证场景。在实验室教学环节中，可通过该装置直观呈现单摆类构件在重力作用下的周期摆动规律，配合运动仿真模块能够实时输出摆锤角位移、角速度、角加速度随运动进程的变化曲线，帮助结构设计人员理解阻尼、初始摆角、铰接间隙对摆动衰减过程的影响；在轻工自动化设备的送料、分选工位中，类似的摆杆振动结构也常被用作间歇拨动、物料导向的执行单元，该三维结构的建模逻辑可直接迁移到这类工位的结构设计中，提前校核运动干涉与行程边界。

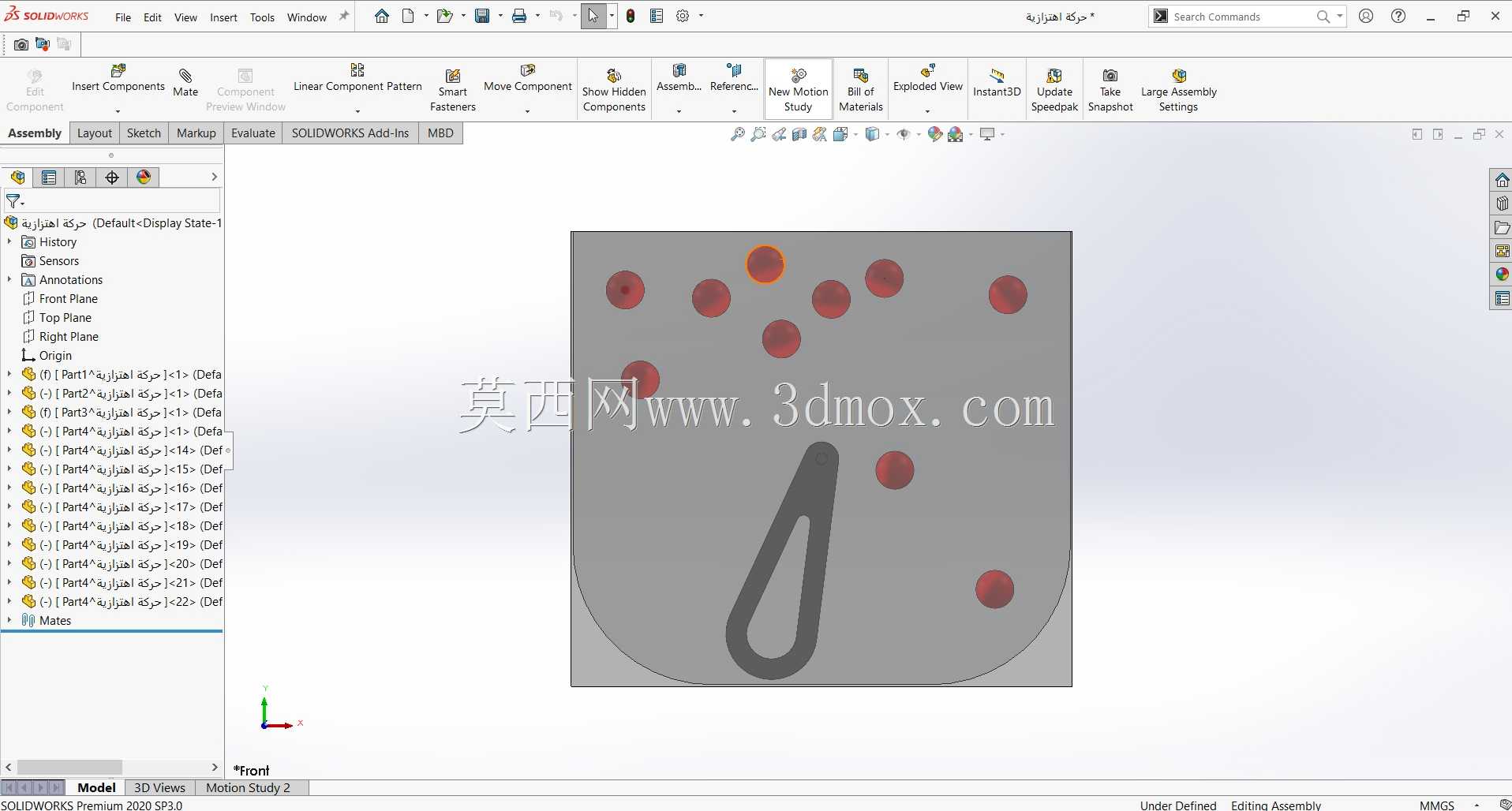

　　从结构组成来看，整套装置以一块矩形安装基板作为承载基础，基板上按阵列分布多组安装定位孔，既可以通过孔位调整铰接支座的固定位置，也能够适配不同长度摆杆的安装需求，基板底部做了圆角过渡处理，避免装配过程中锐边磕碰，同时基板的厚度尺寸经过校核，能够承受摆锤往复摆动带来的周期性交变载荷，不会出现基板挠曲变形影响运动精度的问题。核心运动构件为长条形开槽摆杆，摆杆末端集成一体式配重锤体，长槽结构允许铰接销轴在槽内调整固定位置，相当于可灵活改变摆的力臂长度：当销轴固定位置靠近锤体端时，摆的等效转动惯量更大，摆动周期更长；销轴远离锤体端时，摆的回复响应速度更快，可模拟不同动力学参数下的振动特性。

　　设计过程中首先完成基板的基准建模，以基板底面作为安装贴合基准，所有定位孔的位置尺寸均从该基准出发标注，保证实际加工时孔位坐标与三维模型完全一致，后续装配时铰接支座可直接通过螺栓锁紧在对应孔位，不需要额外配钻。摆杆部分采用拉伸特征生成主体轮廓，末端锤体通过合并实体的方式与摆杆整合为单一构件，减少装配体中零件数量，降低运动仿真时的配合约束复杂度；摆杆上的长调节槽采用切除拉伸生成，槽宽与铰接销轴的直径采用间隙配合，预留0.1至0.2毫米的活动余量，既保证销轴能够在槽内顺畅滑动调整位置，又不会因间隙过大导致摆动过程中出现横向窜动。

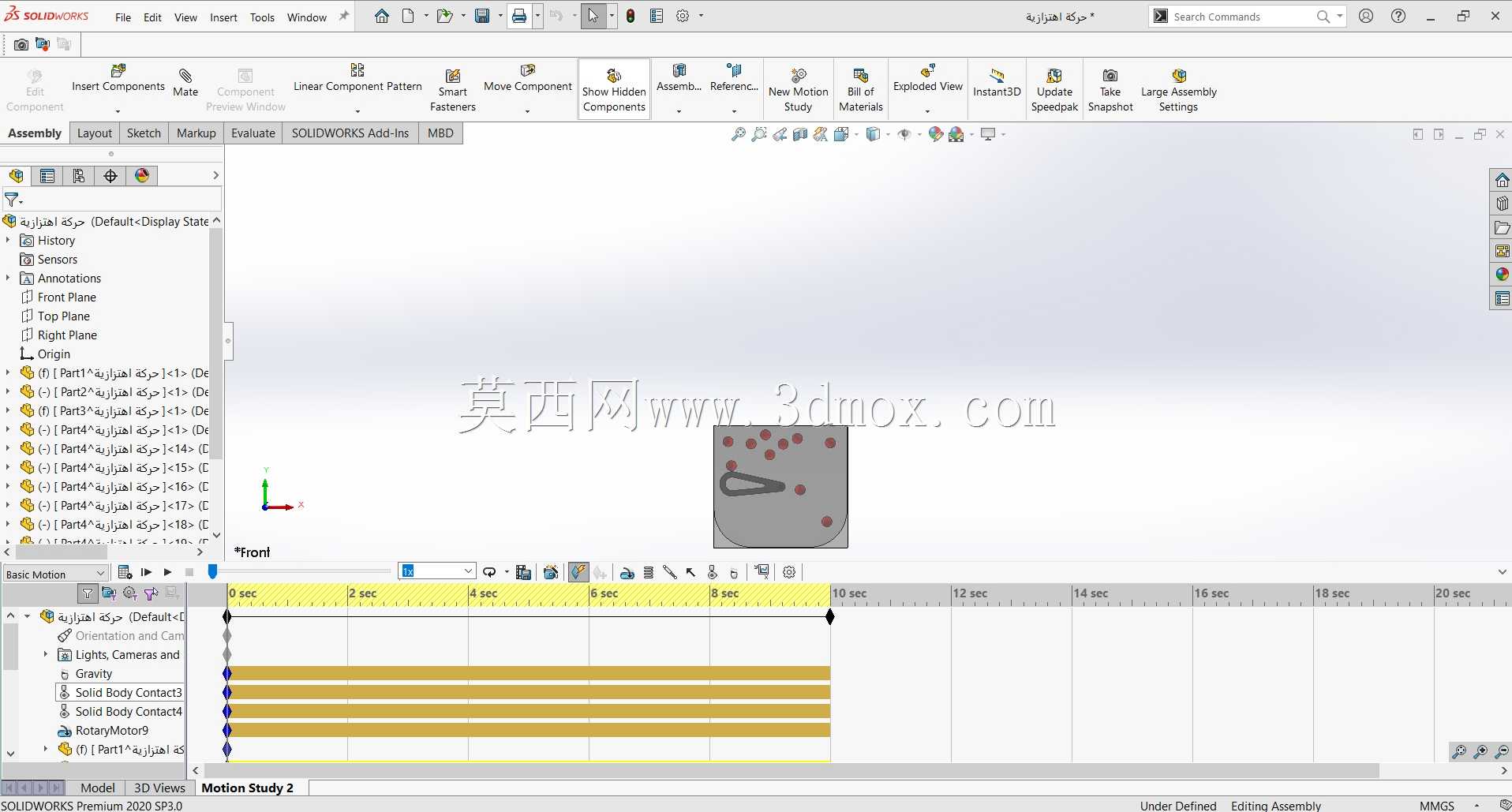

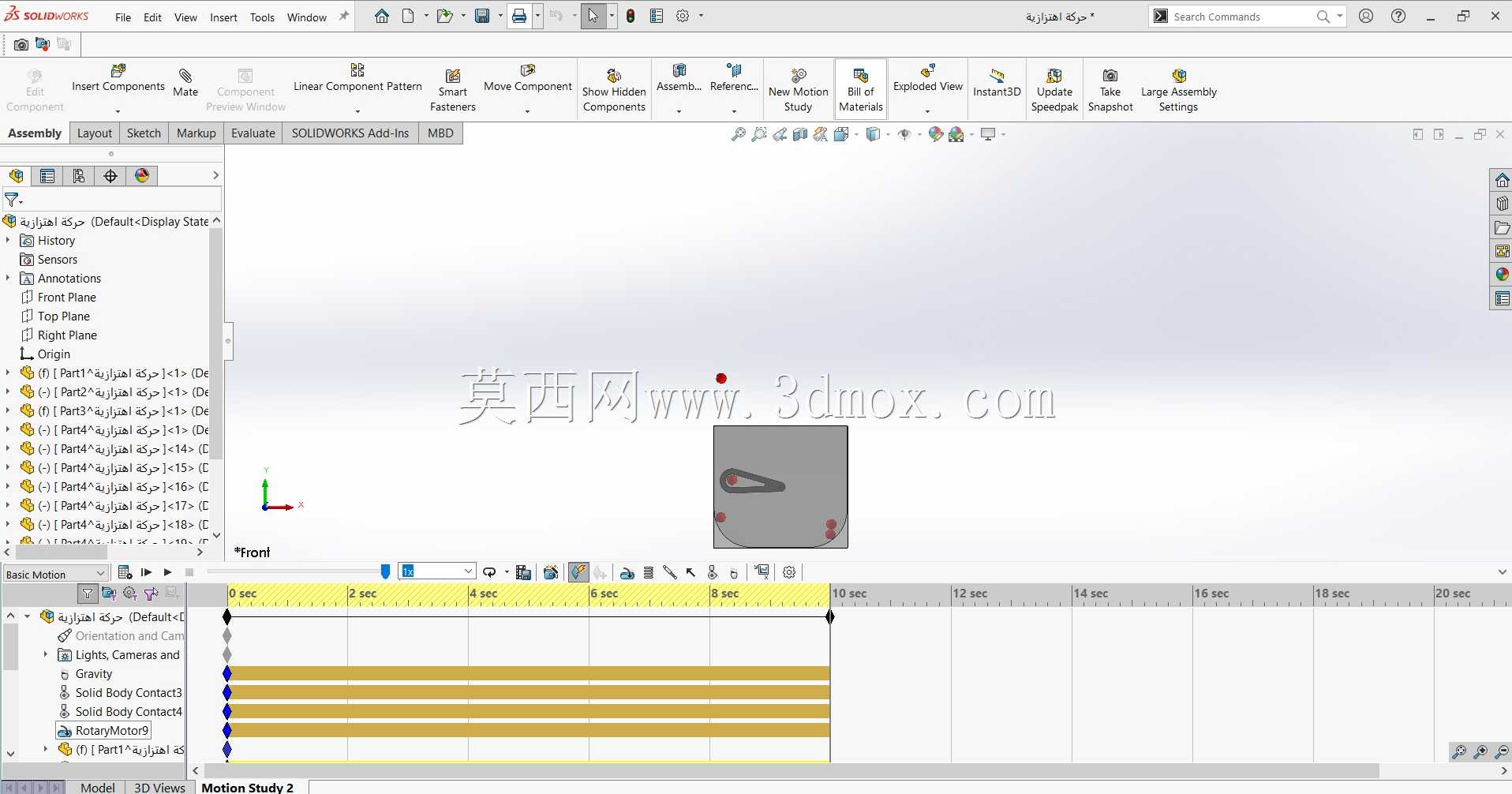

　　运动逻辑的搭建围绕铰接旋转副展开，将摆杆与基板支座的连接位置定义为同心配合，同时限制摆杆沿铰接轴线方向的移动自由度，仅保留绕轴线的旋转自由度，模拟实际销轴连接的运动状态。仿真环境中添加重力载荷，设定摆杆的初始偏转角度作为运动起始条件，可根据验证需求添加铰接处的摩擦阻尼参数，模拟真实工况下空气阻力、销轴摩擦带来的摆动能量衰减，最终输出的运动轨迹能够完整呈现摆锤从初始位置释放后，绕铰接点往复摆动、振幅逐步减小直至静止的全过程。

　　安装边界方面，基板的外轮廓尺寸适配常规实验台的安装台面，四周预留的固定孔可直接通过T型螺栓将整套装置锁定在实验台工作台面上，避免摆锤高速摆动时装置整体出现移位；摆杆处于最大摆角位置时，锤体的运动扫略范围与基板边缘、周边安装的其他检测元件之间预留了足够安全距离，不会发生运动碰撞。若将该结构移植到自动化设备的拨动工位，只需将基板替换为设备的安装墙板，调整摆杆力臂长度匹配物料拨动行程，再搭配驱动件带动摆杆往复摆动，即可实现稳定的间歇送料动作，结构简单可靠，维护时仅需定期检查铰接销轴的磨损情况即可。
