曲柄滑块连杆机构装配实训演示

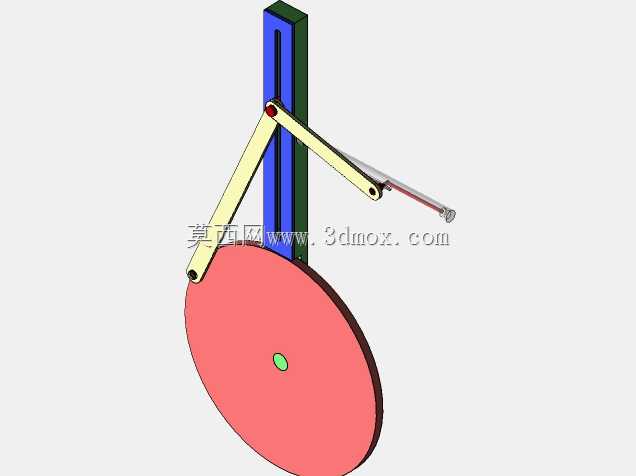

　　这套曲柄滑块连杆机构装配实训模型，是面向机械原理教学与三维装配能力考核搭建的典型平面连杆演示装置，整体由底部偏心圆盘、竖直导向立柱、双段铰接连杆、水平滑动导杆四大核心构件组成，完整复现了回转运动转化为直线往复运动的经典传动路径，在轻工送料机构、小型冲压设备驱动端、内燃机曲柄传动演示台、自动化生产线直线推送工位中都有广泛的应用场景。

　　从实际设备用途来看，这类机构最核心的价值是把驱动端的连续回转扭矩，稳定转化为执行端可控行程的直线往复动作：圆盘作为主动件绕底部固定轴心旋转，铰接在圆盘偏心位置的第一根连杆随圆盘做平面复合运动，带动中段铰接的摆杆沿竖直立柱的铰接支点小幅摆动，再通过末端铰接点拉动水平导杆沿导向支座做定向往复滑动，整套运动链没有复杂的电控元件，纯机械传动的可靠性极高，在低速重载、粉尘油污较多的车间工位里，不需要频繁维护就能长期保持稳定的动作节拍，很多简易推料、工位顶出、布料裁切的小型专机都会采用这套传动逻辑做核心驱动。

　　设计思路上完全贴合平面连杆机构的工程校核逻辑：首先确定从动滑块的目标行程，反推圆盘的偏心距——滑块行程近似等于两倍偏心距，建模时先锁定底部圆盘的旋转中心作为整机安装基准，竖直立柱的底面与圆盘安装基面共面固定，保证两个基准的平行度误差不会在运动中累积卡滞；连杆两端的铰接孔全部采用同轴配合约束，铰接位置预留了标准销轴的装配间隙，既不会因为过约束导致运动锁死，也不会因为间隙过大出现运行冲击。竖直立柱同时承担两个功能：一是作为摆杆中段的回转支点，二是为水平导杆提供侧向支撑，立柱的截面厚度在建模时做了加厚处理，避免摆杆摆动过程中立柱受侧向弯矩出现挠曲变形。

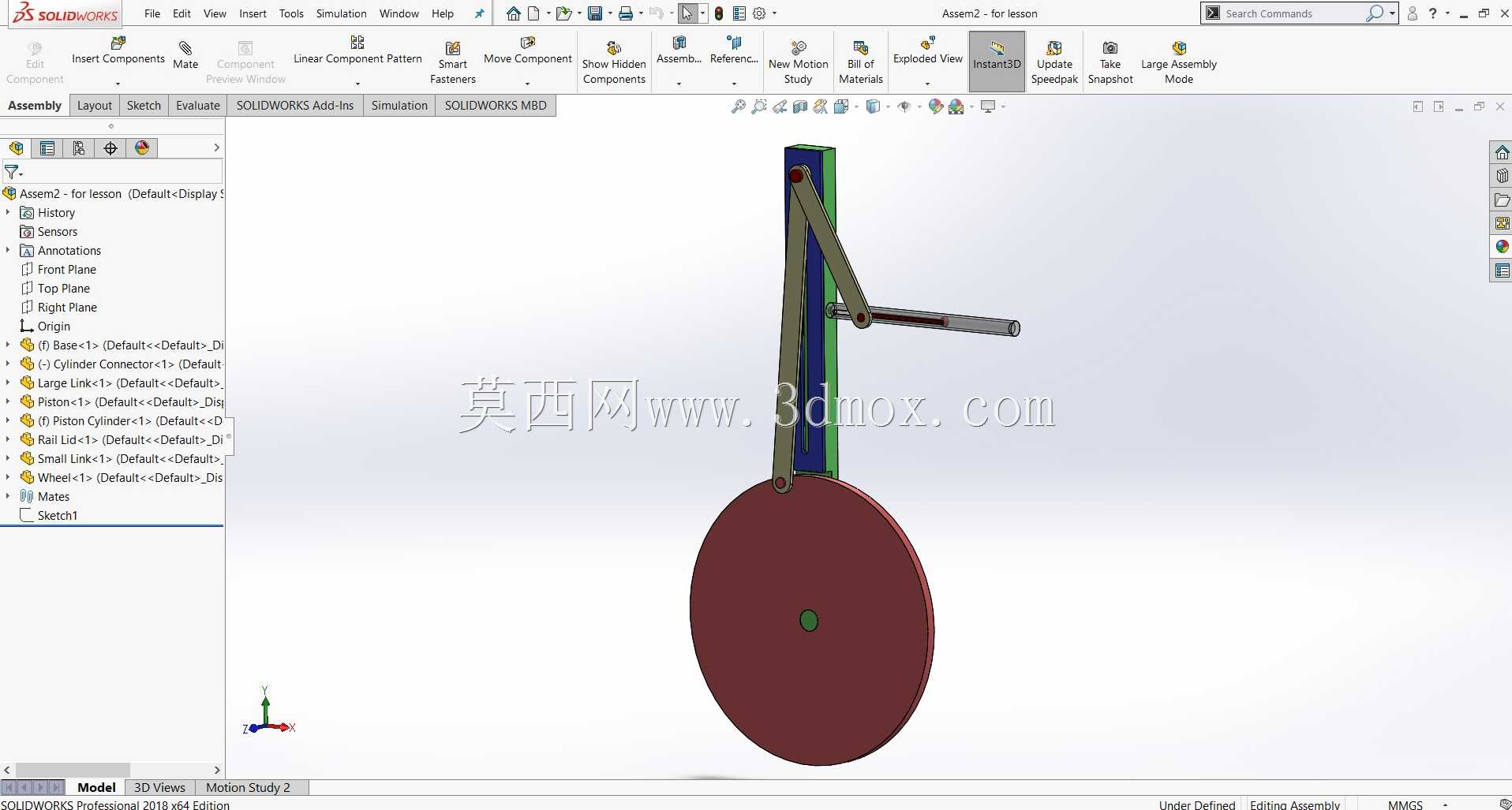

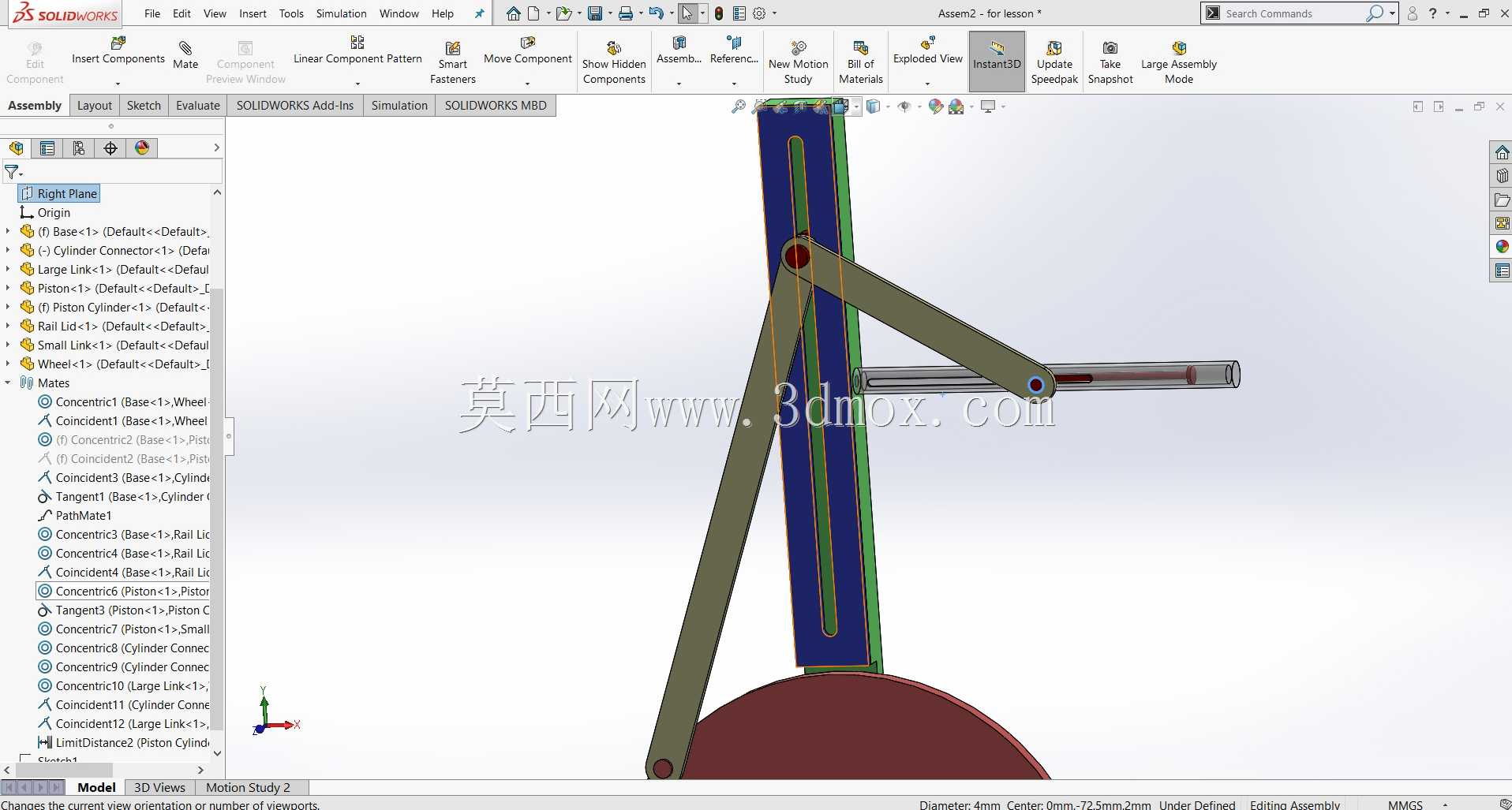

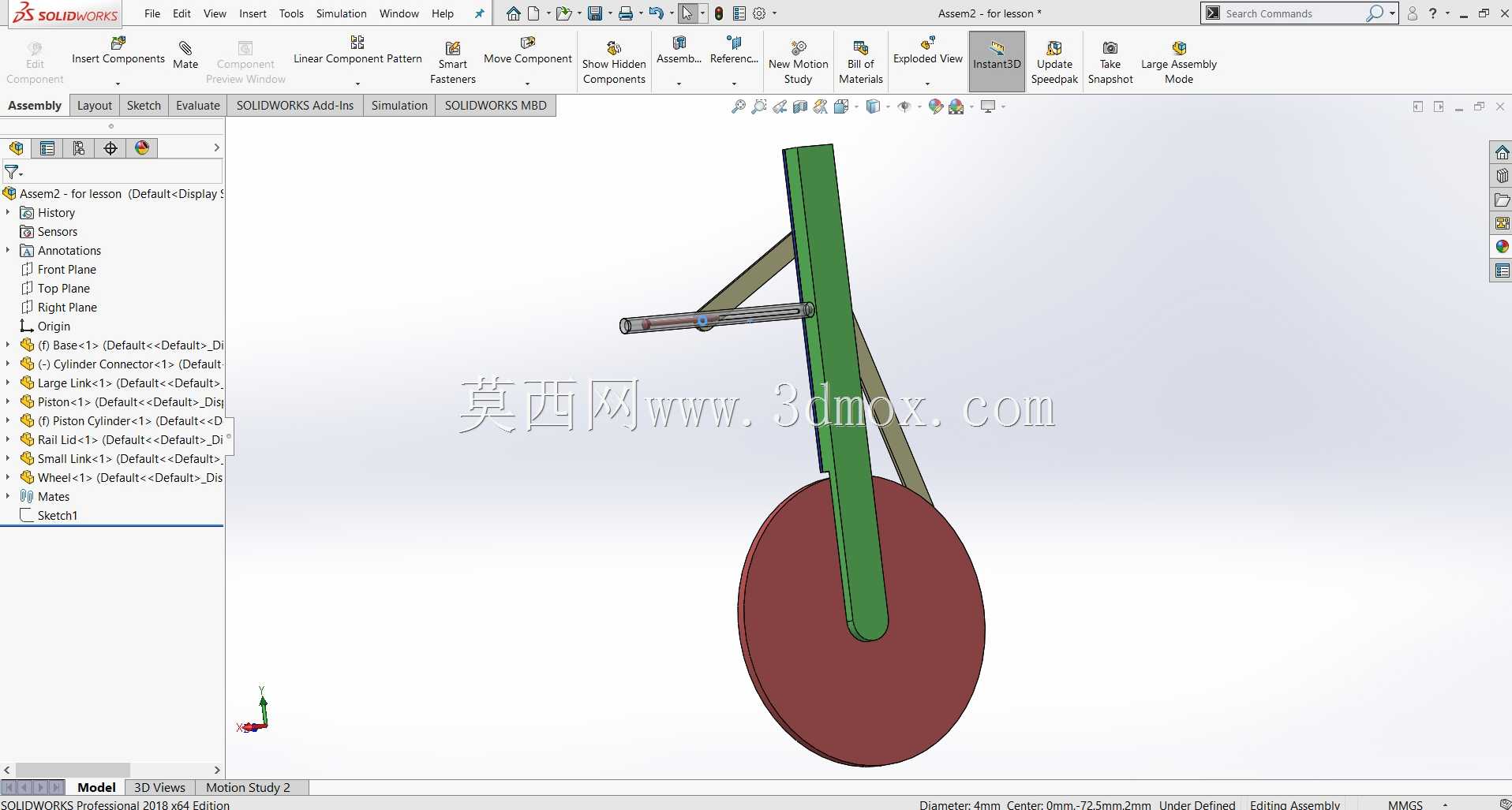

　　外形尺寸与安装边界方面，整机沿竖直方向的总高度由摆杆长度决定，水平方向的最大伸出长度出现在导杆运动到前止点位置，安装时需要在导杆的前后两个止点外侧预留至少相当于15%行程的安全余量，避免滑块运动到极限位置时和周边工位设备发生碰撞；底部圆盘的安装基面需要预留螺栓固定孔位，保证整机运行时的动载荷不会让基座出现移位；水平导杆的导向段长度要覆盖滑块全行程，导杆和导向支座的配合长度不小于导杆直径的1.5倍，防止滑动过程中出现别卡。建模过程中所有配合关系按照实际装配顺序添加：先固定基座类的立柱和圆盘支座，再依次装入主动圆盘、一级连杆、摆杆、二级连杆、水平导杆，每添加一个铰接配合就手动拖拽构件验证运动自由度，避免出现冗余约束导致机构无法运动，最后添加旋转马达驱动圆盘，就能完整演示整个曲柄滑块的运动循环，也能直接输出运动轨迹、速度变化曲线用于机械原理教学演示，帮助初学者快速理解装配约束逻辑和平面连杆的运动特性。
