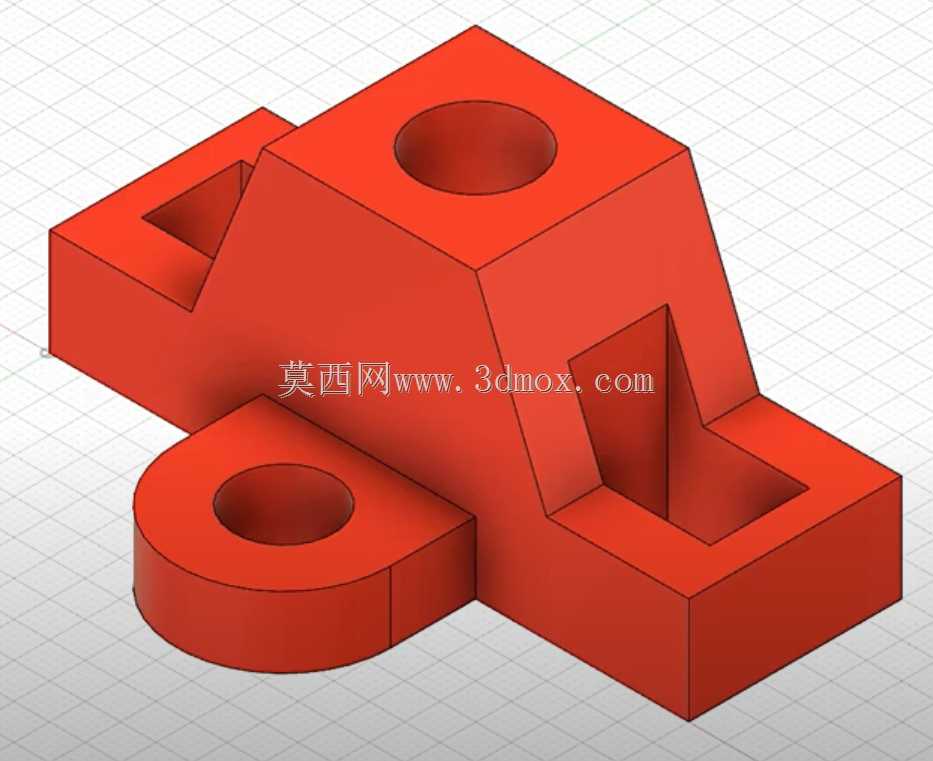

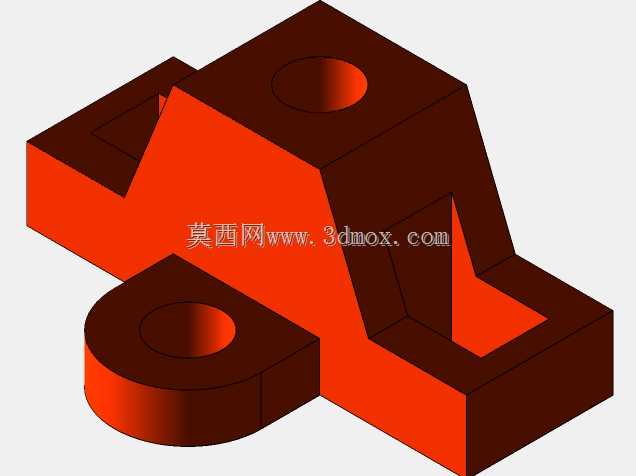

这款一体式支撑基座在常规工装夹具、小型检测台架以及轻型自动化输送线的侧边定位工位中使用频率很高,整体没有额外拼接焊缝,所有受力部位都通过实体拉伸后做局部切除成型,后期加工时仅需对底面和各孔位端面做一次铣削找平,就能直接投入装配,省去了多件拼焊后反复校正形位公差的工序。从结构布局来看,基座主体采用中间高、两侧低的阶梯式构型,中部斜向过渡的侧壁并非单纯做外观斜面,而是对应工位上斜向布置的检测传感器安装角度,斜面上方开设的同轴通孔用于穿装锁紧螺栓,孔口预留的沉台深度刚好容纳标准内六角螺栓的头部,锁紧后螺栓顶面不会高出基座上平面,避免工件输送过程中发生剐蹭。基座左右两侧分别设置了不同形式的安装定位结构:左侧延伸出带圆孔的圆形凸台,
凸台厚度小于主体基座高度,这个圆形工位主要用来承托带圆柱定位面的小型工件,圆孔既可以作为定位销的穿装孔,也可以接入压缩空气管路作为真空吸附的通气孔,当工位需要切换为吸附固定模式时,只需在孔底接入气管,圆形凸台的端面贴合工件底面就能形成稳定负压;右侧的矩形下沉槽采用三面围合、一侧开口的构型,槽体内腔的直角边做了微小清角处理,对应矩形工件的侧边定位,工件从开口侧滑入槽内后,两个相邻侧壁直接限制X、Y方向的自由度,不需要额外加装侧向挡块。建模过程中优先以底面为装配基准绘制整体外轮廓草图,先拉伸出主体的最大实体块,再通过凸台拉伸命令分别生成左侧圆形凸台和两侧的矩形安装边,之后使用拉伸切除命令完成三处通孔、左右两个下沉槽的材料去除,

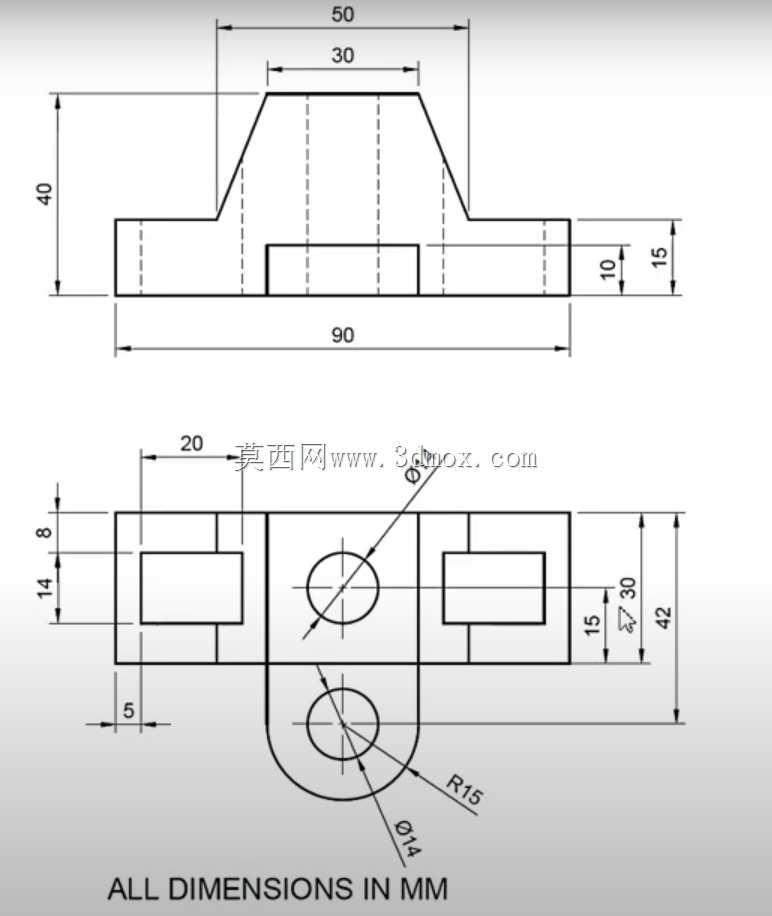

斜向侧壁的过渡部分直接在草图中绘制倾斜边线,拉伸后自然形成连续的支撑斜面,不需要额外做曲面缝合,整个零件所有特征都保留了完整的参数关联,后期如果工位安装尺寸发生变动,只需修改草图中孔位间距、凸台高度、槽体宽度的对应尺寸,整个实体模型会同步更新,工程图中的尺寸标注也能随之刷新。安装边界方面,基座底面为完整连续的平面,整体长宽尺寸适配常规120mm规格的铝型材工作台面,底部四个边角区域都预留了足够的锁固空间,既可以通过贯穿螺栓从基座上方孔位直接锁入工作台T型槽,也可以在底面加装定位销实现快速换型,基座的最大高度控制在100mm以内,不会遮挡上方工位的操作空间,两侧下沉槽的深度设置为主体高度的三分之一,既保证槽体有足够的定位接触面积,
又不会因为切除材料过多导致侧壁刚性不足。在实际受力场景中,中部斜向支撑面承受工件下压的分力会直接传导到底部整个安装平面,左侧圆形凸台和右侧矩形槽的受力分别向主体中部汇聚,没有出现悬空的悬臂结构,常规轻型工件的装夹作用力不会导致基座出现形变,孔位的壁厚都保留了足够的安全余量,反复拆装螺栓也不会出现孔壁滑牙或者开裂的问题。
