通讯壳体粘接定位工装模具结构

　　这套结构面向小型通讯类壳体与前端连接部位的胶粘装配工序，核心任务是在胶层固化前把紫色壳体、筒状接口以及相关小件保持在确定的空间位置上。现场类似工序常见的问题并不是涂胶本身，而是零件受压后滑移、旋转或局部翘起，尤其是壳体外形带曲面、接口又存在同轴要求时，单纯靠手工按压很难稳定控制胶层厚度。该工装通过下半模腔、侧向压紧件和端部定位结构共同约束零件，使粘接面在闭合后获得均匀接触，减少因人工施力差异造成的偏缝、溢胶不均和固化后错位。

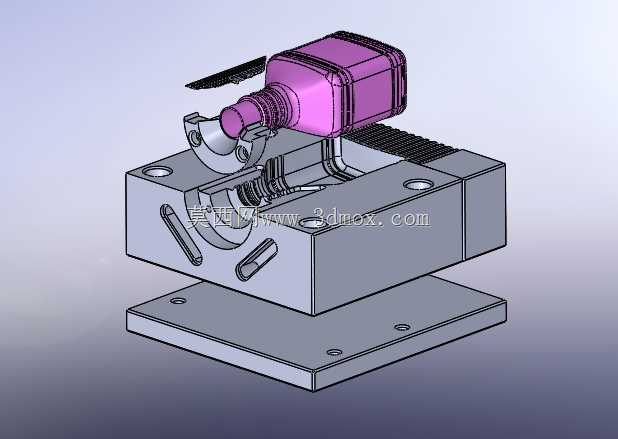

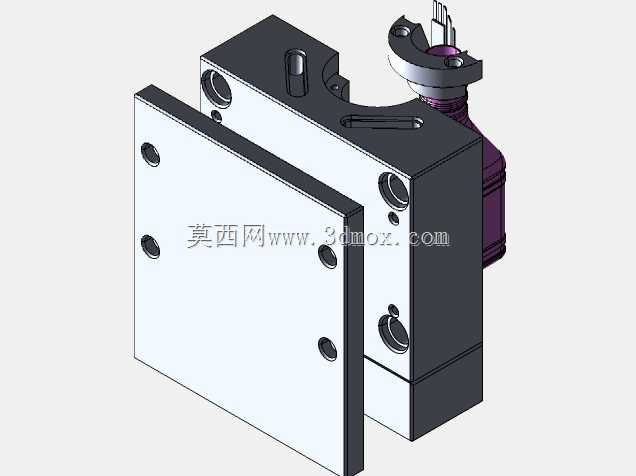

　　从使用场景看，这类模具适合小批量精密装配件的工位作业，也可嵌入简单装配台或气动压合机构中。工件放入后，下部型面承担主要承托，左右及端部构件限制水平方向自由度；上方压块沿导向区域下行，对壳体背部或上表面施加稳定压力。模型中可以看到底座采用平板式安装边界，四角预留固定孔，便于直接锁付在工作台、标准铝型材架或专用压合设备上。底座上方的模体具有较厚的刚性区域，能够降低反复受压后的变形，保证长期使用时定位面不轻易偏移。

　　设计思路上，模腔并非按简单外轮廓全包处理，而是围绕粘接关键区域布置支撑。与胶接面相邻的位置设置贴合型面，使载荷尽量传递到需要压紧的区域；非关键部位则留出避让空间，方便取放工件，也避免模具与壳体外观面发生大面积摩擦。前端圆弧托块用于承接筒状接口，其轮廓与零件外形相匹配，可在涂胶后快速判断零件是否落位。侧向开槽和斜向操作件兼顾了夹紧与脱模需求，工人在装配时能够通过明显的机械限位完成闭合，不必反复测量位置。

　　尺寸边界方面，整体结构呈矩形底座叠加模块化模体的形式，底座外轮廓大于上部工作区，为螺栓固定和周边避让留出余量。上部模腔的高度依据壳体最高点和压块行程确定，压块完全闭合后不应与非压接特征发生干涉；侧向机构的运动范围需要纳入工位安全距离，尤其在连接手动快速夹或气缸时，要保证操作侧有足够手部空间。模型中的孔位、槽位和台阶面均可作为详细设计时的参考，实际投产前还应结合零件公差、胶层厚度和材料收缩率对型面进行补偿。

　　功能特性上，该工装强调定位重复性、压接稳定性和脱模便利性。粘接过程中，胶层需要一定压紧时间，模具的刚性支撑可避免零件因外力扰动产生微动；开合结构则让工件在固化后能够顺利取出，减少强行撬伤。对于通讯产品壳体这类外观要求较高的零件，接触面可根据产量选用尼龙、电木、铝件加表面处理或钢材，以平衡耐磨性、成本和防划伤需求。若用于节拍更快的产线，可在现有结构基础上增加导向柱、限位螺钉、防呆销和气液压紧接口，使手工治具进一步演化为半自动化粘接工位。

　　结构建模时需要重点检查三类关系：一是工件与模腔在闭合状态下的贴合间隙，尤其曲面过渡处不能出现悬空压接；二是压块行程与壳体薄弱部位之间的安全距离，防止压裂卡扣、薄壁或装饰面；三是底座安装孔与设备台面的孔位匹配，保证工装更换后无需重新找正。通过这些细节处理，该模具能够把依赖经验的胶粘动作转化为有明确限位、有稳定压力、有统一取放方向的工艺装备，从而提升通讯组件装配后的尺寸一致性和后续装配可靠性。
