带刮料刀的层叠式精密冲压模具结构

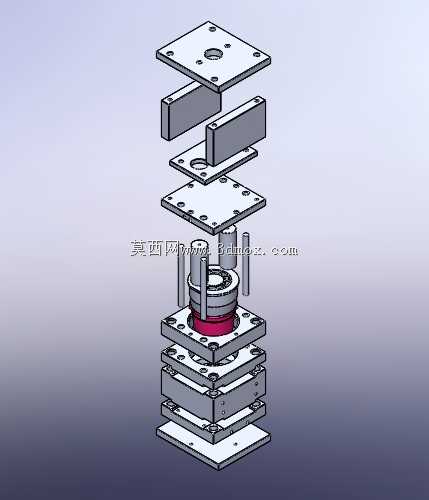

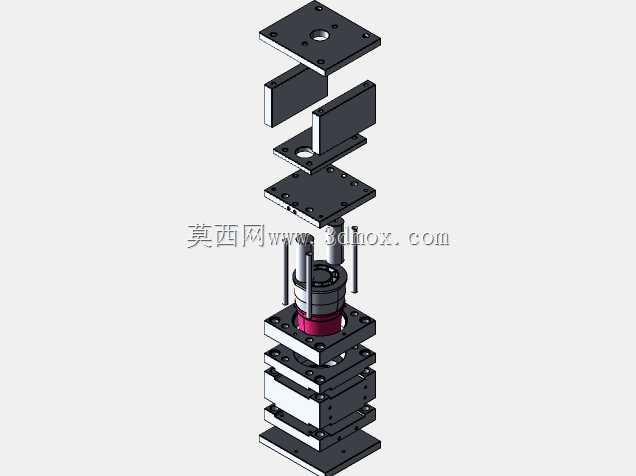

　　这套带刮料刀的模具采用多层板叠装的典型冷冲压模架布局，整体为立式柱导向结构，从爆炸视图可以清晰看到上下模座、垫板、固定板、卸料板、凹模板以及核心成型模仁的分层装配关系，配套的刮料刀组件布置在模架上部工位，主要用于冲压工序完成后将粘附在凸模表面的料带、成品件或者冲压余料强制刮离，避免工件带料上行导致的工位偏移、叠料压伤问题。

　　在实际冲压生产场景中，这类带刮料结构的模具多用于薄金属板材的连续冲裁、浅拉伸成型工序，常见于电子五金件、小型通讯结构件的批量冲压车间：普通无刮料刀的模具在加工薄软料、带轻微油性的冲压板材时，材料很容易在冲裁完成后随凸模回程上浮，轻则需要操作工频繁停机清理模面，重则上浮的料屑掉入模腔会直接硌伤模仁刃口，造成批量工件报废。这套结构在模架上集成的刚性刮料刀，刃口贴合凸模工作侧面，凸模回程时刮料刀会横向限位，把挂在凸模上的料件直接刮落到落料工位，不需要额外加装气动吹料或者传感器检料机构，结构可靠性更高，在高速连续冲床上长时间运行也不会出现漏检故障。

　　从设计思路层面拆解这套结构：最底部为下模座，承担整套模具的安装承重，四个角位预留了模脚安装孔和冲床工作台T型槽固定位，安装边界完全适配常规开式冲床的工作台面尺寸；下模座上方依次叠装凹模板、垫板、冲头固定板，板件之间通过内六角销钉定位、螺栓锁固，所有板件的导向孔同轴度在建模时就做了同步约束，四根独立导柱穿过各层板的导套，合模时导向精度可以控制在微米级，避免凸凹模偏心啃刃。上部的刮料刀组件安装在上模座下方的挂板工位，两把对称布置的长条刮料刀通过腰型孔固定，可以根据凸模的实际外径微调刮料刃口的贴合间隙，间隙控制在0.02~0.05mm区间，既可以顺利刮除粘附料，又不会硬摩擦凸模表面造成拉伤。

　　模架中部的核心成型工位设置了弹性卸料组件，红色的弹性体为聚氨酯卸料胶或者矩形弹簧，合模时弹性体压缩提供压料力，把料带紧紧压在凹模面，防止冲裁过程中材料翘曲变形；开模时弹性体回弹推动卸料板把料带从凸模上提前推离，和上部的刚性刮料刀形成双重防带料保护，哪怕弹性体长期使用出现疲劳衰减，刚性刮料刀依然可以完成最终刮料动作，双重冗余设计大幅降低了模具的维护频次。

　　外形尺寸方面，整套模架的长宽边界控制在中小型冲模的常用规格区间，四周外伸的安装板预留了起重吊孔，车间吊装换模时可以直接穿吊环起吊，不需要额外捆绑锁具；各层板的厚度按照受力梯度分配：上下模座厚度最大，承受冲床的开合冲击载荷，中间的垫板承担冲裁力的分散传递，避免应力集中压伤模座平面，薄型的固定板和卸料板在保证刚性的前提下控制整体模重，减少冲床滑块的运动负载。

　　对于结构设计从业者来说，这套三维模型完整还原了板类冲压模具的层级装配逻辑，刮料刀的可调安装结构、双重卸料防带料的设计思路，都可以直接复用在同类薄料冲压模的开发项目中，建模时所有板件的孔位、导柱导套配合、刃口间隙都做了参数化关联，修改模仁尺寸时对应的固定板、垫板开孔可以同步更新，能大幅减少同类型模具的重复建模工作量。在模具装配调试阶段，现场钳工可以参照爆炸视图的分层顺序依次叠装板件，先预装导柱导套验证开合模顺滑度，再调整刮料刀的贴合间隙，最后试冲验证卸料和刮料效果，整个装配流程不需要反复测绘核对板件顺序，有效缩短新模的上机调试周期。
