圆盘式多层塑料注塑模具结构

　　这套圆盘式多层塑料注塑模具主要面向小型回转类塑料件的批量成型场景，常见于电子外壳、通讯配件、绝缘垫片、旋钮座以及带中心孔的薄壁塑胶零件生产。模具整体采用同轴叠层布置，各模板围绕中心轴线展开，便于在标准注塑机上完成合模、注射、保压、冷却和开模顶出。

　　从实际用途看，该结构重点解决圆形塑件在成型过程中充填不均、同轴度偏差和脱模干涉等问题。上部设置定位环与主流道入口，用于和注塑机喷嘴对中；中心区域布置浇口衬套及导流零件，使熔融塑料沿轴向进入型腔。多层模板之间通过导柱、导套保持精确配合，合模时能够承受锁模力，并减少分型面错位。

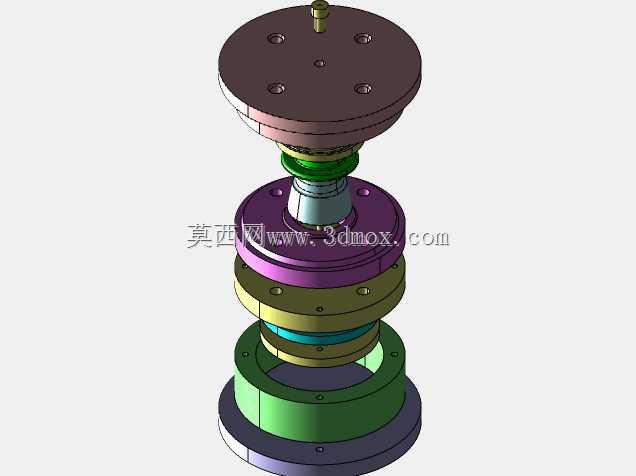

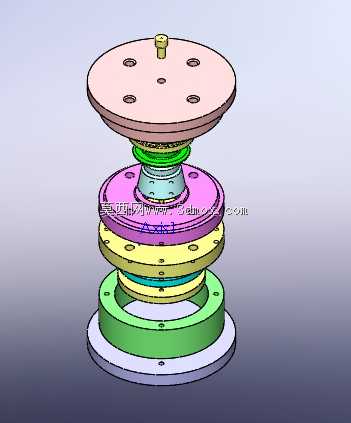

　　型腔部分采用圆盘式布局，适合一模一腔或中心进料的圆形制品。塑件若带有中心孔、凸台或环形台阶，可通过型芯与镶件组合实现；分型面选择在塑件轮廓转折处，既方便加工，也有利于飞边控制。模具中部可见不同颜色区分的功能板件，分别对应定模板、动模板、支承板、顶出板及冷却相关结构，这种分层表达在三维校核时能够清楚展示开闭模顺序。

　　设计思路上，该模具强调轴线对称与受力平衡。圆形模板外周布置紧固螺钉孔，锁模载荷沿环向均匀传递；中心型芯承担成型和导向双重作用，周边设置避空与配合段，避免装配时发生硬摩擦。浇注系统短而直接，可降低流程压力损失，对于流动性一般的热塑性材料也能保持较稳定的充模状态。冷却回路若沿模板环形分布，可使型腔温度趋于一致，减少圆形件翘曲和内应力。

　　顶出机构布置在模具下部，开模后由注塑机顶杆推动顶出板，带动推杆或推板将塑件从型芯上脱离。由于回转体塑件包紧力通常集中在中心型芯附近，顶出力需要均匀分布，避免顶白、顶穿或变形。模型中多层环形板件留有安装孔和定位孔，现场装配时可按销钉定位、螺钉锁紧的顺序完成，后期维护镶件也不必整体拆卸模架。

　　外形边界以圆形轮廓为主，外径、厚度和中心定位尺寸需要与目标注塑机拉杆间距、开模行程及最小模厚匹配。安装时，上部定位环进入定模板固定板中心孔，喷嘴球面与浇口衬套贴合；下部则通过压板或螺钉固定在动模侧。模具总高包含浇注衬套、型腔板、支承垫铁和顶出行程空间，选型时不能只看模板直径，还要核对开模后塑件加流道凝料的取出距离。

　　在三维建模阶段，这类结构需要重点检查分型面贴合、螺钉孔深度、冷却水孔与顶杆孔干涉、导柱导套配合长度以及型芯冷却通道走向。环形板件虽然加工便利，但热处理和磨削过程中要控制平面度，否则合模后容易产生局部飞边。对于量产模具，还应在易磨损浇口、型芯配合面和顶杆孔位置考虑镶拼结构，以便维修更换。整体而言，该模型把注塑模的进料、成型、导向、顶出和安装关系集中在同轴圆盘结构中，适合作为圆形塑胶件模具方案评审和结构学习的参考。
