小型精密塑胶件两板注塑模具结构

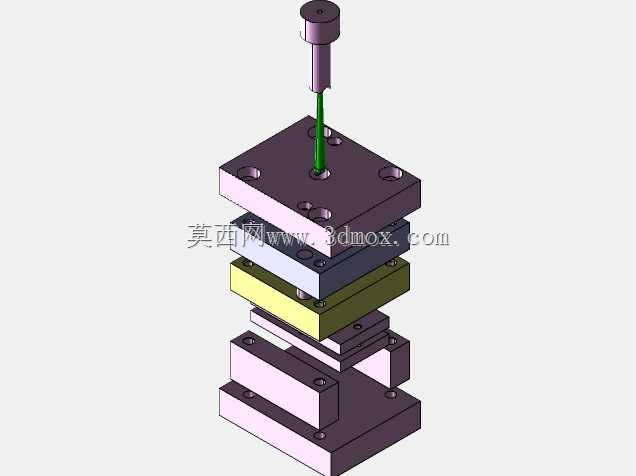

　　这套模具结构面向小型精密塑胶件的批量注射成型场景，常见于消费电子外壳、通讯器材小结构件、家电功能件以及日用塑胶配件的生产环节。整套结构采用典型两板模布局，从分层爆炸视图可以清晰看到定模侧、动模侧、浇注导向部件以及成型镶块之间的装配关系，适合在卧式注塑机上完成连续自动化生产。

　　从实际用途来看，该模具的核心任务是将熔融塑料经由主流道、分流道引入型腔，冷却固化后开模顶出，得到尺寸稳定、外观一致的塑胶制品。顶部绿色部件为注塑机喷嘴对接的主流道衬套及定位环区域，其轴线与模具中心重合，保证注射时料流能够平稳进入模腔。定位环嵌入注塑机定模板安装孔内，可快速完成模具上机对中，减少装夹调整时间；主流道衬套单独做成可拆卸件，便于在浇口磨损或拉伤后更换，而不必整体返修定模板。

　　模架部分采用标准板式堆叠结构，上下两块较厚的板件分别承担定模安装和动模支撑功能。板件四角布置导柱导套配合孔，合模时由导向机构先于型腔贴合进入配合，保护细小型芯不受偏心载荷损伤。对于小型精密件而言，导柱导向不仅决定合模精度，也直接影响壁厚均匀性和飞边控制，因此在三维结构中需要重点检查导柱长度、进入顺序以及与顶出空间的干涉关系。

　　成型区域集中在模具中部。定模侧与动模侧分别加工出对应制品外形和内形的型腔、型芯，分型面沿制品最大轮廓布置，便于开模时制品留在动模一侧并由顶出机构推出。中间带颜色区分的板层包含流道凝料脱出、镶块固定以及冷却水路布置的空间。黄色板件附近可看到成型镶块的安装层次，这种分体镶拼结构有利于复杂部位的加工、排气和抛光，也能在局部损坏时单独更换镶件，降低维修成本。

　　设计思路上，该结构优先保证成型工艺路线清晰：注射阶段模具闭合锁紧，塑料经主流道进入分流道，再通过浇口填充型腔；保压阶段持续补充物料以收缩补偿；冷却阶段通过模温回路带走热量；开模后动定模沿分型面分离，流道凝料与制品随动模后退，随后由顶出系统将制品从型芯上顶落。图中多层板之间的避让槽和连接孔，体现了顶针、回程杆、紧固螺钉以及冷却水道在有限模架空间内的交叉布置。

　　安装边界方面，模具外形以矩形模板为基础，长宽尺寸需与目标注塑机的拉杆间距、定动模板安装尺寸及最小模厚相匹配。顶部定位环外径、主流道球面半径要和注塑机喷嘴规格对应；模具总厚度应落在注塑机允许的闭合厚度范围内，开模行程则需满足制品与流道凝料的取出距离。模板四周的螺钉孔、压板槽或吊装位置用于上机固定，底部支撑面需要保证平行度，避免合模时受力不均导致模板变形。

　　从结构工程角度审查，这类模具在建模时应逐层确认装配关系：定模板与型腔镶块的定位止口不能过松，否则长期注射后会产生错位；动模侧顶针布置要避开型芯薄弱区，并尽量靠近包紧力较大的部位，防止顶白、顶穿或制品变形；冷却水道距离型腔表面应保持均匀，避免局部温差造成收缩不一致；分型面上需设置合理排气槽，尤其在料流末端，让填充过程中的气体顺利排出。

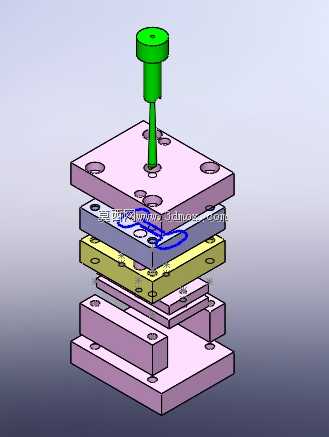

　　外形尺寸上，整套模型属于小型模架规格，模板厚度和导柱长度围绕制品投影面积、注射压力以及锁模需求配置。虽然制品体积不大，但型腔数量、流道平衡和浇口位置仍会显著影响成型周期。若用于多腔生产，分流道应采用对称布置，使各腔同时填充；若为单腔结构，则可通过缩短流道长度减少凝料比例。图中蓝色圈注区域附近对应流道或成型关键位置，提示在结构复核时需要关注料流转折、浇口去除以及镶件拼缝。

　　在维护层面，两板模结构相对简单，动作环节少，适合产量稳定、结构不太复杂的塑胶件。导套、顶针孔、回程杆等滑动部位需要保持润滑和防尘；流道衬套、浇口套和易损型芯应做成可更换形式；冷却水路进出口需明确标识，避免接反造成模温失控。三维模型把这些板件、镶块、导向件和浇注件分层表达，便于工程师在投产前完成干涉检查、行程校核和加工工艺拆分，也可作为模具设计教学、结构评审以及标准模架选型的参考对象。
