曲柄滑块联动锁杆传动机构

　　这套锁杆传动结构主要面向需要直线锁止与摆动驱动联动的机械装置，常见于舱门锁紧、夹具压紧、设备防护门闩、小型工装定位以及自动化执行末端。它把旋转或小幅度摆动输入，通过连杆和滑块约束转化为锁杆沿导轨方向的往复运动，同时借助钩形端部完成咬合、拉紧或释放动作。机构的核心价值不在于复杂外形，而在于各铰接点位置、杆件长度比例和滑块行程之间的配合：当驱动端推动短曲柄转动时，中段连杆将力传递到滑动副，锁杆沿长基座平稳前移；继续越过设计死点附近后，钩头与被锁件形成约束，反向扰动不易使机构自行脱开。

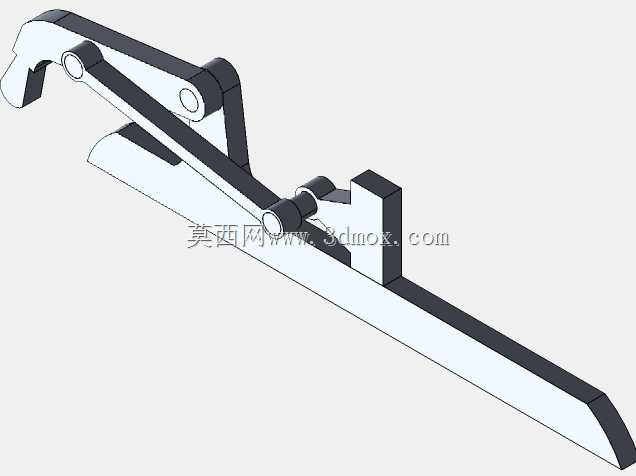

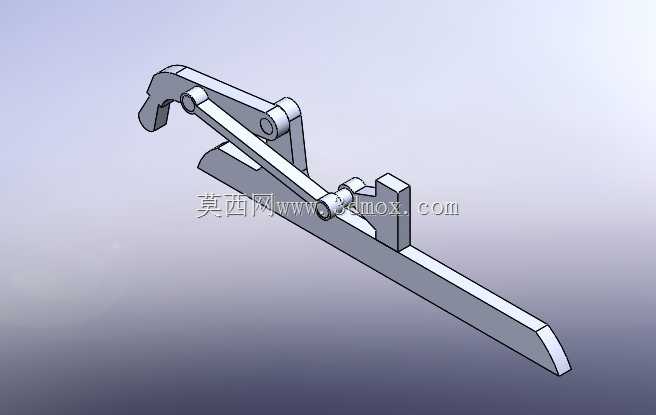

　　从实际布置看，长条形基座承担主要安装基准，底面可贴合设备机架或门板内侧，通过端部及中部支座固定。锁杆在基座上方做近似直线运动，侧向由凸起挡块和铰接座限制，避免受压时产生明显偏摆。钩头位于前端，形状按照被锁销轴或卡口轮廓设计，进入锁合位置后具有一定勾接深度；后端则通过连杆与曲柄相连，曲柄回转中心固定在基座立座上。该类结构在空间受限时比较实用，驱动件不必直接沿锁杆方向布置，可通过连杆把动力源偏移到便于安装的位置。

　　设计时首先要确定锁杆有效行程。行程过小，钩头无法完全脱离卡口，拆卸或开门会发生干涉；行程过大，则连杆摆角增加，传动角恶化，推动阻力上升。滑块与导轨段应保留足够的支承长度，使锁杆在伸出和缩回两个极限位置都有稳定导向，尤其在锁合瞬间承受侧向拉力时，不能只依赖单个铰接点承载。曲柄半径、连杆中心距和滑块铰点高度需要一起校核：传动角在整个运动范围内不宜过小，否则机构接近卡死，手动操作手感沉重，气动或电动驱动也会出现峰值力。

　　外形上，基座采用狭长板式结构，适合安装在门板边缘、夹具底座或设备侧壁。立座高度根据曲柄回转半径和连杆运动包络确定，过高会增加整体高度并削弱刚性，过低则可能导致连杆与基座表面摩擦。各销轴端部设置限位结构，装配后杆件只能绕规定轴线转动，不能沿轴向窜动。钩头部位承受锁止冲击和拉开载荷，截面应比普通连杆更厚实，并在弯折过渡处保留圆角，减少应力集中。滑块与锁杆连接区域则要兼顾导向和拆装，维修时可从侧面或上方拆出销轴，不必整体切割基座。

　　在设备用途方面，这种机构适合需要“先移动、后钩紧”或“先脱钩、后退让”的场合。锁合过程中，钩头不是单纯顶住零件，而是通过直线位移进入卡口，再由杆件过中心位置形成机械保持；释放时反向驱动曲柄，钩头先脱离约束面，再沿导轨退回安全距离。这样的动作顺序能避免门体或夹具在未完全解锁时被强行拉开。对于手动操作场景，可在曲柄端连接手柄，利用杠杆放大力矩；对于自动设备，也可将曲柄轴与小型气缸、电磁铁或电机摇臂连接，实现远程锁紧。

　　建模时应把铰接轴线的平行度作为重点。所有转动副中心线若发生偏斜，连杆在运动中会产生扭转，实物装配后容易卡滞。长基座上的安装孔位置要与锁杆运动方向保持一致，导轨面和滑块底面之间预留合理间隙，既不能因间隙过大造成锁点头动，也不能因加工误差导致压紧。配合面上可设置耐磨衬套或垫片，便于长期使用后补偿磨损。杆件之间的运动包络需要在三维环境中逐帧检查，特别是曲柄转到极限角度时，连杆、立座、滑块和钩头之间不能发生碰撞。

　　从受力路径看，外部拉开载荷首先作用在钩头，再经锁杆传到滑块和连杆，最终由曲柄轴及基座支座承受。若机构利用死点锁止，驱动端在锁合状态下承受的保持力较小，但销轴和钩头仍按满载工况校核。连杆两端宜采用对称铰接结构，使拉力尽量通过杆件截面中心，避免附加弯矩。长基座的固定螺钉不能只布置在前端，后端和中部也应提供支承，否则锁杆受拉时基座会翘曲。安装边界上，需在钩头前方预留退出门闩的直线空间，在曲柄侧预留摇臂或驱动元件转动空间，并在销轴端部留出拆装工具的操作位置。

　　整体结构没有复杂曲面，加工以板材铣削、型材切割、销轴车削和支座焊接或螺栓固定为主，适合小批量设备自制，也适合作为标准锁紧模块进一步系列化。后续优化可围绕钩头角度、死点位置、手柄力曲线和滑块耐磨面展开，使锁合动作更干脆，解锁过程更稳定。
