曲柄连杆凸轮联动滑块传动机构

　　这套联动传动结构面向轻工装配、小型送料以及工位间歇推送类场景搭建，核心是把旋转输入、连杆摆动、凸轮轮廓约束和滑块直线往复动作整合在同一组立式安装基座上，实际调试时可以直接作为机构原理验证件，也能在拆分工位后移植到自动送料、短行程推料、夹具顺序动作等设备里。

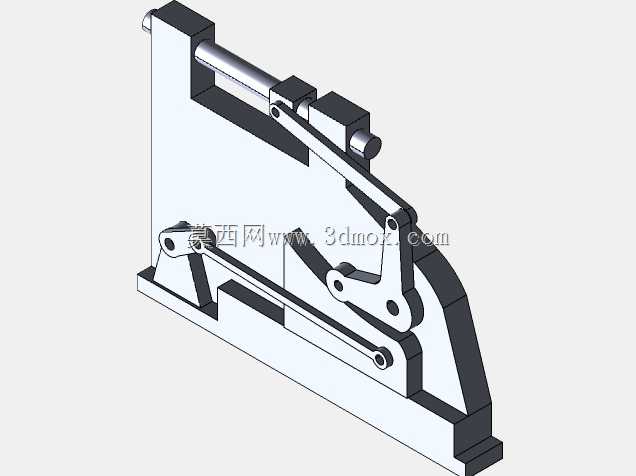

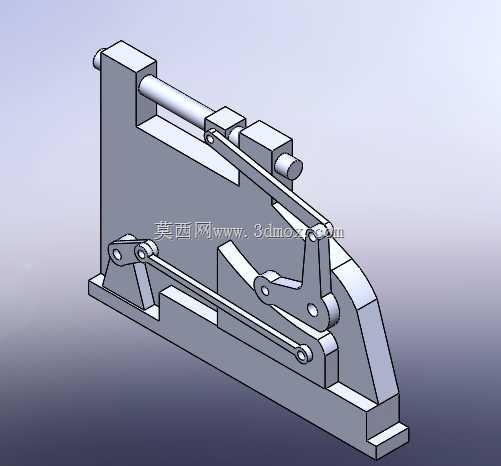

　　从现场布置角度看，整套构件依托一块带侧向立板的阶梯底座承载，底座底部预留平直安装面，立板侧用于固定输入轴和各铰接支点，前端阶梯台面对应滑块导轨与凸轮随动件的安装位置。安装边界上，长度方向要给输入轴外伸端留出联轴器或手轮连接空间，高度方向需避让上方摆杆的上极限抬升位置，宽度方向则要保证两侧连杆摆动时不与周边护板、传感器支架发生干涉；底座的固定孔位沿底部轮廓分布，装配时先找正输入轴与滑块导轨的平行度，再依次锁付各铰点，能大幅降低后期卡滞概率。

　　功能实现上，动力从后侧输入轴传入后，先带动曲柄做整周回转，曲柄通过长连杆把回转运动转化为下方摆臂的往复摆动；与此同时，另一路传动链带动带轮廓槽的凸轮件转动，凸轮曲面与随动滚子配合，约束摆杆按照预设轨迹做变速摆动，最终由前端铰接点驱动滑块沿导轨完成设定规律的直线往复。多杆与凸轮组合的价值在于，单纯曲柄滑块只能输出近似简谐的匀速往复，而叠加凸轮轮廓后，可以在滑块行程中插入短暂停歇、慢速进给、快速退回这类非匀速动作，正好匹配装配工位“快进—工进—保压停留—快退”的动作节拍需求。

　　设计思路层面，各连杆长度、铰点间距和凸轮轮廓曲线是联动匹配的：先依据工位需要的滑块行程、停歇区间确定输出端运动规律，再反推凸轮理论轮廓，随后校核四杆机构的传动角，避免铰点走到死点附近时出现传力效率骤降；所有铰接位置都采用销轴加滚子的结构，相对运动面预留均匀间隙，既保证转动灵活，又控制侧向窜动。滑块与导轨配合段做成长度大于行程的导向面，防止往复过程中出现偏载啃轨；立板上的轴孔采用同轴布置，保证输入轴、曲柄回转中心和摆杆支点的位置度，减少运转时的附加弯矩。

　　外形上各构件多采用板件与块状本体组合，连杆为细长杆身、两端做铰接孔加强，凸轮件保留轮廓曲面与减重槽，滑块部分做成与导轨贴合的方正滑台，整体没有多余外凸装饰，所有轮廓都服务于运动传递与安装固定。实际选型应用时，若用于轻载演示工位，可按现有铰点尺寸直接配标准销轴与衬套；若要接入生产线承受推送负载，则需在凸轮接触面、连杆铰点处校核接触应力与疲劳寿命，对应放大销轴直径、加厚连杆截面，并在底座下方增加支撑筋，保证高速往复下基座不产生共振变形。整套结构把多种典型机械传动形式集成在同一安装基准上，既可以作为运动规律验证的实训载体，也能为专用设备的顺序动作机构提供直接的结构参考。
