级进式钣金冲压成型模具结构

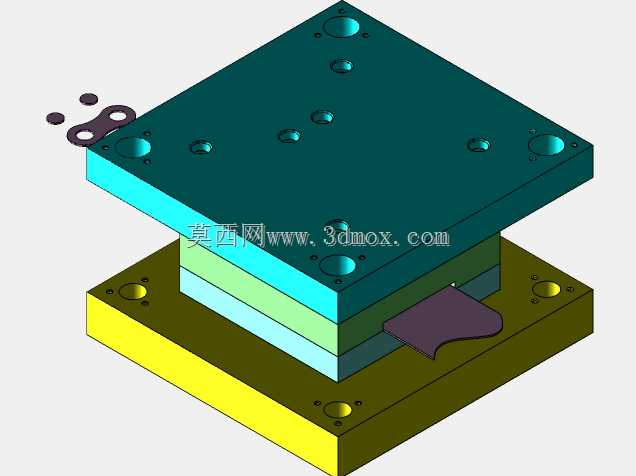

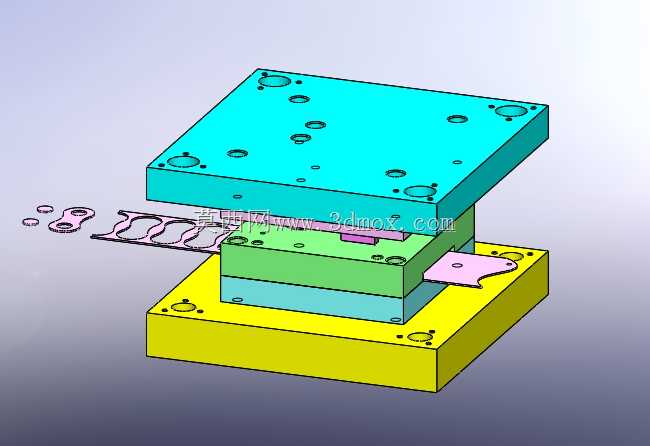

　　这套模具面向薄板连续冲压产线，核心解决薄金属料带在单次压机行程内完成多工位递进加工的需求，常见于消费电子金属支架、通讯器材连接片、小型五金弹片这类批量冲压件的生产场景。整套结构采用上下分层叠装的经典冷冲模架构，最下方为黄色下模座，承担整副模具在压机工作台面的定位与承重，底座上预留多组沉头安装孔与定位销孔，安装时可直接通过压板锁紧在压机T型槽工作台上，底座轮廓方正，边角做避让倒角，适配常规开式单点压力机的工作台安装边界，无需额外改造台面即可完成装夹。下模座上方依次叠装下垫板、凹模板，凹模板对应各冲压工位排布冲裁型腔、成型镶块，料带从模具侧向沿送料方向步进送入，图中可见粉色料带依次经过冲定位孔、外形冲裁、折弯成型、

　　最终分离的完整工位路径，料带自带的导正孔会在每一次冲压前由导正销插入校准步距，避免送料偏移造成零件尺寸超差。中间绿色层为卸料板组件，内置弹性卸料元件，冲压下行时卸料板先压紧料带，约束薄板在冲裁瞬间的材料窜动，冲头回程时卸料板将包在凸模上的料带刮下，保证料带平稳步进，不会随凸模上行带料。上层青色部分为上模座，通过模柄或压板与压机滑块连接，上模座内部排布凸模固定板、垫板，所有冲裁凸模、成型凸模均通过固定板定位，垫板承受冲压瞬间的冲击载荷，避免凸模端部直接压损上模座平面。模具所有板件之间均通过内导柱完成合模导向，导柱与导套采用小间隙配合，合模过程中上下模的对位精度可以控制在微米级，避免凸凹模发生啃刃故障。从结构布局来看，

　　各工位的冲压力载荷做了对称分布，冲裁工位集中在料带送进前段，成型工位布置在中段，最终落料工位放在末端，压机受力中心与模具中心基本重合，减少偏载造成的导柱异常磨损。料带的排样采用单列直排方式，搭边值预留量适配0.3至1.2毫米厚度的冷轧钢板、铝板或者不锈钢带，材料利用率可以控制在百分之七十五以上，大批量生产时材料损耗成本明显低于单工序模。模具的安装边界完全匹配常规中小型冲压设备的闭合高度，开模行程满足卸料板抬起后料带下方有足够空间顺畅送进，不需要额外更换长行程压机。日常调试时，只需拆开对应工位的压板即可更换磨损的凸模镶块，不用整体拆卸整副模具，维护耗时短，适配百万冲次以上的批量生产要求，成型出的零件平面度、折弯角度一致性稳定，不需要后续大量人工校正工序。
