刮刀冲压成型模具整体结构设计

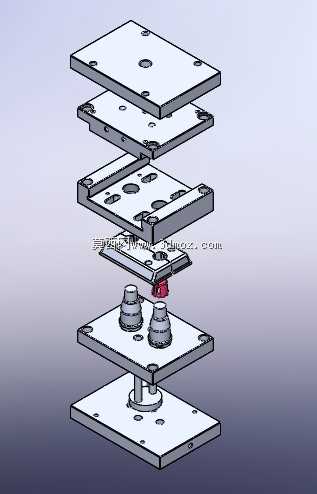

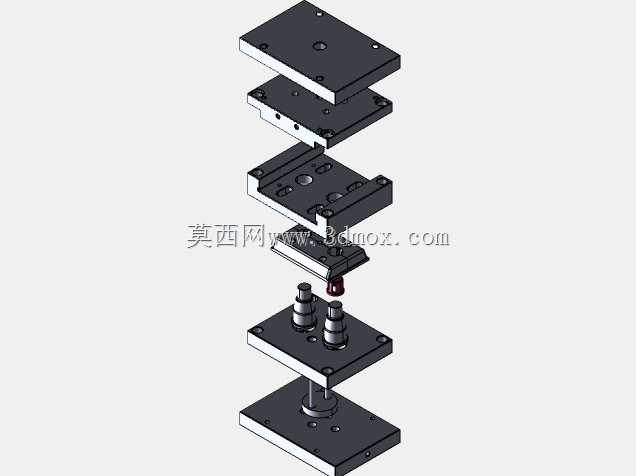

　　这套模具围绕薄片状刮刀类五金零件的批量冲压成型展开，整体采用分层叠装的板件式模架布局，从下至上依次布置下模座、弹性顶出组件、凹模型腔、卸料板、凸模固定板、上模座等核心功能层，各板件通过导柱导套完成合模导向，保证上下模在连续冲压行程中的对位精度。模具适配的制件属于小型带异形刃口的五金刮件，料厚偏薄，成型过程中既要保证刃口轮廓的冲裁断面质量，又要控制平面翘曲，因此在结构排布上没有采用单一冲裁工位的简化设计，而是将落料、型孔冲制、局部折弯成型、卸料脱模的动作拆分到不同板层对应工位，配合带弹性缓冲的顶料销完成制件与废料的分离。

　　从实际产线应用场景来看，这类模具一般安装在中小吨位开式压力机上，用于电子装配、通讯耗材配套的小五金刮刀件量产，制件后续会装配到手持清理工具或者小型贴膜作业辅具中，对刃口直线度、安装孔位同轴度有明确要求。下模部分预留了两组弹性顶件柱的安装空间，合模时弹性元件被压缩，开模行程中顶件柱同步抬起，把卡在凹模型腔内的料带顶出，避免薄料贴附在模腔表面造成带料变形。卸料板区域布置了多组等高套筒与卸料螺钉，保证开模时卸料板平行抬升，不会因单侧受力倾斜刮伤凸模工作表面。

　　凸模工作端针对刮刀的异形轮廓做了分段避让设计，冲裁刃口区域预留了合理的冲裁间隙，折弯成型部位做了小圆角过渡，防止冲压过程中材料在折弯线位置出现应力集中开裂。上、下模座的四角都加工了沉头固定孔与定位销孔，模座整体外形方正，安装时可以直接通过压板压紧在压力机工作台面，不需要额外加装过渡连接底板，安装边界规整，适配常规压力机的T型槽间距。板件上的各个过孔、螺纹孔位置都做了同轴度校验，导套安装孔与导柱安装孔的位置度统一管控，合模过程中导柱先于凸模进入导套，提前修正上下模的对位偏差，避免冲裁刃口发生啃模损伤。

　　设计过程中优先考虑了薄料冲压的卸料稳定性，卸料板上对应各个凸模的位置都加工了精准的让位孔，孔壁与凸模的间隙控制在小间隙范围内，冲压时卸料板先压紧料带，再让凸模下行完成冲切，能有效抑制料带在冲裁瞬间的翘曲变形。模架内部还预留了安全检测元件的安装位，可在后续自动化改造时加装误送检测探针，料带送进位置出现偏差时设备可即时触发停机，保护模具刃口。整套结构没有冗余的复杂机构，所有板件均为标准平板类零件，加工时可以通过平面磨床完成厚度尺寸的精准管控，后续量产维护时，只需拆解对应板层更换磨损的凸凹模镶件，不需要整体拆卸模座，能大幅降低停机维护的工时成本。
