法兰连接快开式篮式管道过滤器

　　该篮式过滤器主要应用于化工、石油、轻工、食品及给排水等行业的管路上，安装在泵、阀门、流量计、换热器等关键设备的入口端，用于拦截流体中夹带的固体颗粒、焊渣、铁锈、碎屑等杂质，避免杂质进入下游设备造成阀芯卡涩、叶轮磨损、流道堵塞或仪表失灵，从而保护管路系统中的精密设备并延长其使用寿命。

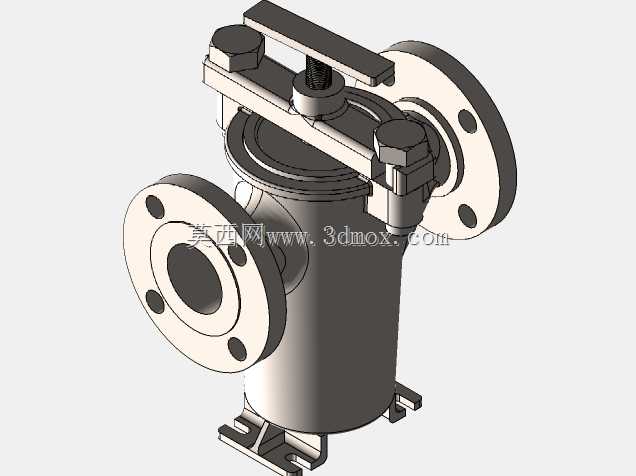

　　从结构上看，整机采用立式桶体布局，两侧为水平布置的法兰接口，流体从一侧法兰进入桶体内部，经过内置的篮状滤篮后从另一侧法兰流出，杂质被截留在滤篮中。桶体底部设有支撑脚，可直接坐落在设备基础或管廊支架上，承受整机重量并抵消部分管路振动。顶部采用快开盖结构，横梁压盖配合螺栓锁紧，松开紧固件后即可快速提起上盖，取出滤篮进行清洗或更换，无需拆卸两侧管路法兰，大幅缩短了停机维护时间。

　　设计思路上，桶体容积按一定的纳污容量进行匹配，使滤篮在两次清洗之间能够容纳足够的杂质，减少维护频次；进出口法兰采用标准法兰连接形式，法兰盘上均布螺栓孔，密封面与管道法兰对应，安装时只需保证两侧管道同轴度并均匀拧紧螺栓即可。上盖与桶体之间设置密封面，依靠压盖横梁将密封件压紧，保证承压状态下无外漏；中部的压紧螺杆用于在闭合时提供预紧力，开盖时辅助提升上盖。

　　外形方面，主体为圆柱形筒体，两侧法兰沿水平轴线对称伸出，顶部压盖横梁沿垂直于进出口轴线方向布置，底部支撑脚向两侧展开以提高放置稳定性。安装边界需要重点关注：水平方向要预留两侧法兰与管道对接的螺栓操作空间，法兰外侧应留出穿装螺栓和扳手作业的距离；垂直方向上，顶部快开机构上方必须保留足够的提盖、取篮空间，便于将滤篮竖直向上抽出；筒体底部支撑脚应落在平整的支撑面上，并校核支撑结构的承载能力。

　　建模过程中，筒体、法兰、压盖横梁、锁紧螺栓、滤篮、支撑脚等零件分别建立后进行装配，配合关系按照实际装配逻辑约束：法兰与筒体同轴贴合，压盖横梁跨接在桶体上方，螺栓沿轴向锁紧，滤篮以间隙配合置于桶内定位台阶上。工程使用中，选型时需依据管路公称通径、设计压力、介质特性及杂质含量确定筒体规格和滤篮孔径，运行中通过进出口压差判断滤篮堵塞程度，压差达到设定值时及时开盖清理，以保证管路通流能力与过滤效果。
