圆盘类塑料件两板注塑模具结构

项目分类:注塑模图纸 发布时间:2022-06-09 ID:652641
  • 圆盘类塑料件两板注塑模具结构
  • 圆盘类塑料件两板注塑模具结构

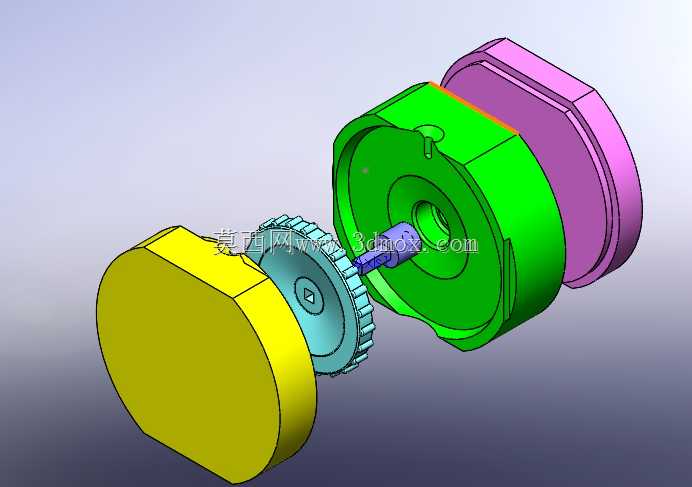

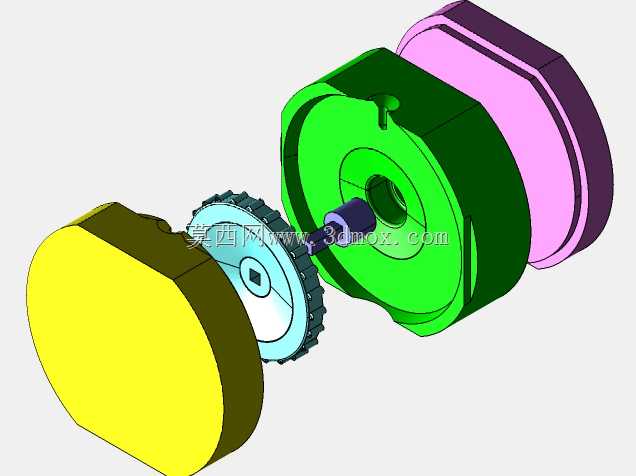

  这套模具面向中小型圆盘类塑料零件的批量注射成型,整体采用两板模布局,定模侧与动模侧沿主分型面对开,成型区域集中在模具中心,外围轮廓随制品外形做成近似带切边的圆形,结构紧凑,适合安装在常规规格卧式注塑机上。从三维剖切状态可以看到,模具内部包含定模板、动模板、成型镶件、齿轮状传动件以及中心推出与导向相关部件,各零件按成型流程分层布置,能够完整反映从塑料充模、冷却固化到开模顶出的工作逻辑。

  在实际生产场景中,这类模具多用于外壳、端盖、轮盘类薄壁塑件的加工。制品主体呈盘状,一侧带有较大面积的圆形端面,另一侧需要形成内腔、凸台和局部安装结构,因此模具型腔不能只靠简单平板成型。定模部分负责制品外表面的轮廓复制,型面随圆盘外沿和侧边切面变化,保证外观面完整顺滑;动模部分则承担内腔成型,中心设置凸起型芯,用来塑造塑件中部的孔位与装配止口,周边型面按照内壁深度和拔模角度逐步过渡,减少开模时的抱紧阻力。

  设计思路上,模具没有采用复杂的多层抽芯结构,而是把主要成型特征分解到前后模两个半模中。制品外侧的圆弧面和切边由型腔侧壁直接成型,内部环形凹槽、中心孔及局部柱状结构则由动模镶件组合完成。这样处理的好处是零件数量相对可控,加工时可优先对圆形型面采用车削、数控铣削配合抛光,关键镶件单独热处理后再装配,既便于保证同轴度,也方便后期维修更换。对于产量稳定、外形以回转体为主的塑料件,这种方案比多块复杂滑块结构更利于控制制造成本和成型周期。

  浇注与填充路径围绕盘形件的中心区域布置。熔融塑料从机床喷嘴进入模具后,经主流道转向型腔,进料点靠近制品中心,可使物料沿径向向四周流动,缩短长流程填充距离,降低圆盘边缘出现缺胶或熔接痕的概率。盘类零件壁厚通常较薄且面积较大,若进料位置偏在一侧,容易造成流动不平衡,一侧已充满而另一侧仍在补缩,进而产生内应力和翘曲。中心进料方式能够让充模压力分布更均匀,也便于保压阶段向远端传递压力。

  冷却系统的布置需要随圆形模腔展开。定模侧和动模侧均应围绕成型区域设置冷却回路,水道与型面保持均匀距离,避免靠近浇口部位温度过高而外缘过早冷却。圆盘件在冷却时容易因收缩不均发生平面翘曲,尤其是大面积薄壁端盖,若动、定模温差控制不当,开模后会出现向一侧弯曲的现象。建模时需要把水道孔位、密封圈槽和堵头位置一并表达清楚,并核对冷却通道与顶杆、螺钉、型芯之间的安全间距,防止加工时发生干涉。

  脱模机构集中在动模一侧。制品冷却后包裹在动模型芯上,开模时随动模后退,随后由推出系统将其从型芯上顶出。模型中可见的齿轮状零件可用于传动或螺纹脱模相关动作,若制品内部带有细小螺纹、齿形或需要旋转脱出的结构,该类零件能够把注塑机的开模动力或推出动力转化为旋转运动。设计时要重点确认齿形参数、传动比、轴向移动距离和旋转角度之间的关系,保证塑件在顶出前完全脱离约束,避免强行拉白或拉伤内孔。

  外形尺寸与安装边界方面,模具整体外轮廓接近圆形模块,厚度方向由定模座板、型腔板、动模板、垫板和推出空间叠加形成。装入注塑机时,需要核对拉杆间距、最小模厚、最大开模行程以及顶出行程。由于制品为盘状结构,开模后不仅要留出塑件本身的厚度,还要保证浇注凝料拉出和传动件动作所需的轴向空间。定位环与浇口套应按机床定模板中心孔匹配,主流道球面半径与喷嘴接触尺寸需一致;动、定模之间则通过导柱导套保证重复合模精度,防止圆形型腔偏心。

  从结构建模角度看,装配中需要重点检查分型面沿制品边缘的封胶连续性,圆形周边不得出现断差或薄钢位;中心型芯与模板的配合要兼顾定位精度和排气便利;顶杆布置应避开齿轮传动区和冷却水道,并尽量作用在塑件刚度较好的环形区域。对侧向切面、局部凸台和细小柱位,还应在对应模腔边缘设置合理圆角与拔模斜度,使钢材受力更平缓,也让塑件脱模更顺畅。整体结构体现了盘形塑料件注塑模在成型、传动、冷却和顶出之间的平衡,适合作为同类端盖、轮盘及外壳模具设计时的结构参考。
