多孔位圆形塑胶注塑模具结构

　　这套圆形多孔注塑成型工装主要面向小尺寸塑胶件的大批量生产场景，常见于电子绝缘垫片、密封堵头、小型端盖、通讯配件内托以及日用塑胶粒状零件的成型工序。整套结构采用同轴圆盘式布局，上下模板围绕中心轴线叠合，型腔在圆盘端面上按环形阵列均匀排布，单次合模即可完成数十个同规格小型塑件的注射成型，相比单腔或直线排布模架，单位投影面积内的型腔数量更高，注射机锁模力利用更充分，量产节拍下的单件成型能耗也更低。

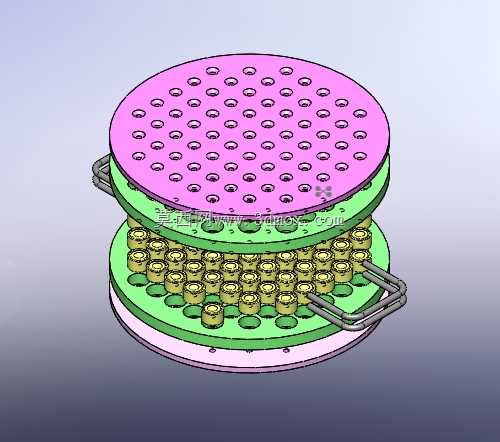

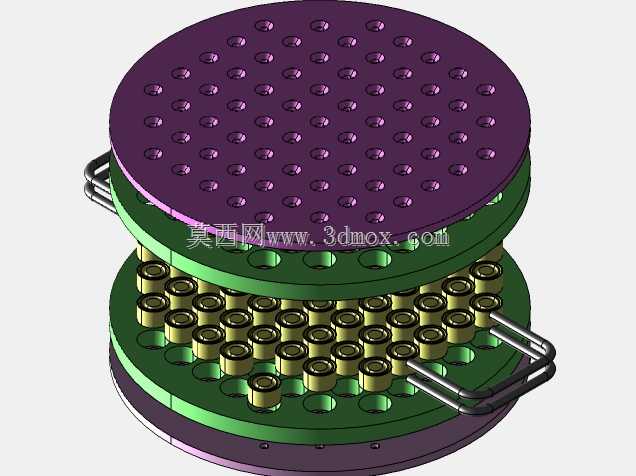

　　从实际成型逻辑看，上层粉色圆盘为型腔固定板，板面密布的沉孔对应塑件上端成型轮廓，孔位按多圈同心圆排列，最外圈孔位贴近圆盘外缘，内圈逐步向中心收拢，排布时兼顾进料平衡与冷却间距。中间绿色板件承担分型与顶出导向作用，板面上对应每一个型腔位置设置通孔，成型后塑件随动模侧离开定模，再由下方成排布置的金色筒状型芯完成脱模。下层圆盘作为动模基座，承担型芯固定、顶出空间预留和整机安装定位功能，两侧伸出的金属管状构件可作为吊装、搬运或开合模辅助导向结构，便于模具在机台拆装时整体吊运，也能在部分简易立式注塑工位上限制模板相对转动。

　　设计这类多腔圆形模具时，首先要处理的是浇注平衡问题。由于型腔沿圆周分布，主流道通常设置在圆盘中心，熔融塑胶经中心向各圈型腔分流，若仅靠单一平面流道送料，外圈流程明显长于内圈，容易出现内圈已填充满、外圈缺胶或内圈飞边、外圈保压不足的缺陷。因此结构上需要配合热流道或多级冷流道，在各环型腔之间设置平衡槽，通过调整流道截面、浇口直径和冷料井位置，让每一个型腔内的熔体到达时间、压力损失保持接近。图中密集孔位之间保留了连续的钢板区域，这部分正是布置环形冷却水道的关键空间，冷却回路不能与型腔、顶杆、螺钉发生干涉，同时要保证外圈与内圈模温差异控制在较小范围，避免塑件收缩不一致导致整模产品尺寸离散。

　　型芯部分采用独立筒状镶件形式，而不是在整块模板上直接加工成型柱，这种思路更符合小尺寸多腔模的维护需求。单个型芯若发生磨损、拉伤或浇口损伤，可单独拆卸更换，不必整块模板返修；筒状结构也有利于在型芯内部布置中心冷却或通气孔，缩短塑件内壁冷却时间。多腔模具的顶出同步性同样重要，数十个型芯沿圆盘分布，顶出板推动时若受力偏载，靠近边缘的塑件可能出现顶白、顶穿或脱模不顺。基座设计时需保证顶出环或顶杆固定板沿中心均匀受力，必要时在圆盘外周增加导向柱，使动定模合模时孔位与型芯同轴对准，防止多腔错位造成型腔碰伤。

　　安装边界方面，圆盘外形需要与注塑机拉杆间距、模板安装螺孔相匹配，外周不能超出机台容模量，吊装管位置也要避开机床安全门和机械手取件路径。模具闭合高度由上固定板、型腔板、动模垫板和下基座叠加确定，顶部进料口中心需对准注塑机射嘴轴线，下方顶出孔则要与机台顶杆位置重合。由于型腔数量多，模具总投影面积虽呈圆形分布，但锁模力计算仍需按全部型腔投影面积加上流道投影面积校核，不能仅凭外形直径估算。分型面周边需设置足够的锁模承压面，避免高压注射时模板局部变形导致多腔同时飞边。

　　在三维建模过程中，应先建立中心轴线与各圈型腔的阵列基准，再按型腔数量生成孔位、型芯和冷却通道的关联特征。这样调整腔数、孔径或圈间距时，整套结构可同步更新，便于后续根据塑件产量衍生出不同腔数版本。模板上的螺钉、销钉、导柱和吊环构件需分层装配，检查开合模行程内是否存在干涉，尤其要关注侧置管状构件与机床外部管路、取件机械手的空间关系。整体结构并不追求复杂抽芯动作，而是通过高型腔密度、均衡进料和可靠顶出来实现小型塑胶件的稳定重复成型，适合对单件成本敏感、批量较大且外形相对简单的圆盘阵列类产品开发。
