薄板五金件连续冲压成型模具结构

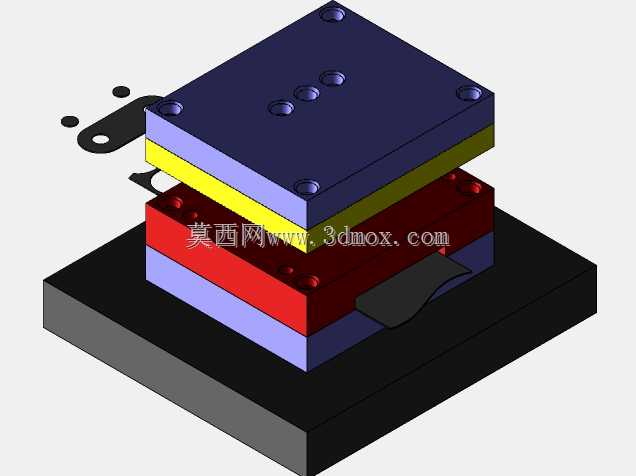

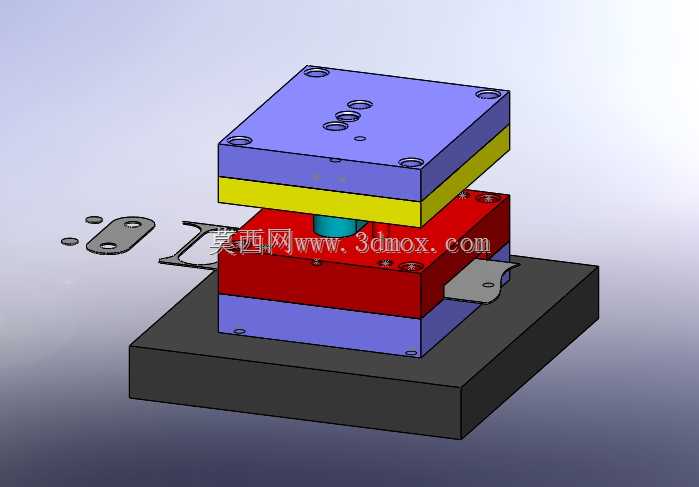

　　这套模具针对小型薄板五金件的批量冲制需求开发，整体采用上下对合的模架布局，下模座以宽厚底板承载全部成型工位，上模座通过导柱导套与下模保持精确合模导向，合模过程中上下模的相对位置偏差被严格约束在微米级，避免冲裁间隙不均导致的毛刺过大、刃口啃伤问题。模具分层排布的彩色结构块清晰区分了不同功能单元：最下层黑色基座为整机提供刚性支撑，直接固定在压力机工作台面上，基座上预留的T型槽安装位适配常规开式压力机的装夹尺寸，无需额外改造即可上机；蓝色下模体内部集成凹模镶块、卸料弹性元件与定位挡料销，红色中体部分承担压料与成型力传递，黄色垫板将冲压力均匀分散至上模座，避免局部应力集中造成模板凹陷变形。

　　从实际冲压工艺来看，该模具面向的是带异形轮廓与安装孔的薄金属支架类零件，料带沿送料方向逐步送入，依次完成冲定位孔、外形落料、弯曲成型等工位，最终从模体侧方输出成品件，模外散落的几个工序件直观呈现了从平板料带到最终成型支架的演变过程。这类零件广泛应用于通讯设备内部固定、家电钣金支架、电子电器安装卡扣等场景，量产节拍要求高，手工单件加工根本无法满足产能与一致性要求，采用连续模结构后，压力机每完成一次行程即可产出一件成品，效率较单工序模提升数倍。

　　设计思路上，整套模架优先保证刚性与维护便利性：凹模与凸模全部采用镶块式结构，而非整体在模板上线割成型，当刃口长期使用出现磨损或崩缺时，只需单独拆卸更换对应镶块，无需报废整块模板，大幅降低后期维护成本；卸料板采用弹性卸料结构，合模前先将料带压紧在凹模表面，冲切完成后上模回程时将包在凸模上的料边顺利刮下，防止带料变形移位。导柱布置在模架对角位置，合模过程中导套先于凸模接触导向，在凸模触及料带之前就已经建立稳定的导向约束，即便压力机滑块存在微小的运动间隙，也不会直接传导至冲切刃口。

　　安装边界方面，下模座的长宽尺寸按照常用吨位压力机的工作台开孔范围匹配，模座四周留出足够的压板装夹空间，送料高度与自动送料机的出料标高对齐，不需要额外垫高或转接；上模柄位置与压力机滑块的模柄孔尺寸适配，装夹时只需锁紧模柄、压紧下模压板即可完成上机准备。模具闭合高度、开模行程都预留了充足余量，既能满足薄料冲裁的小行程快速作业，也能兼顾带浅弯曲特征零件的成型开合需求，内部的弹性元件选用标准规格氮气弹簧或矩形弹簧，维修替换时可直接采购通用标准件，不需要定制非标弹性部件。

　　结构细节上，上下模的对应位置全部设计了定位销与紧固螺丝，组装时先通过销钉完成模板之间的位置精确定位，再锁入螺丝紧固，避免装配过程中出现错位；成型工位的凸模预留了微调垫片空间，试模阶段如果发现成型角度存在微小回弹偏差，可以通过增减垫片厚度微调凸模进入凹模的深度，快速修正成型尺寸，不需要重新加工模体。料带送进路径上设置了多组浮动导料销，送料时将料带略微顶起高于凹模表面，防止料带在拖动过程中被凹模面刮擦产生划痕，同时挡料销与初始定位孔配合，保证每一步送料的步距精度一致，避免出现孔位偏移、轮廓错位的废品。
