热喷涂歧管成型层叠工装模具结构

　　这套层叠式模具主要面向小尺寸歧管类零件的热喷涂成型与包覆加工场景，常见于通讯设备、流体控制组件、微型管路连接件以及需要在复杂型面上形成耐磨、耐蚀或功能涂层的制件生产。它并不是单纯追求一次压制成型的普通型腔模，而是把定位、承托、合模、避让和喷涂边界控制拆分成多块板件，通过逐层叠装来约束工件外形，使喷涂材料能够在指定区域沉积，同时保护非加工面不受涂层影响。

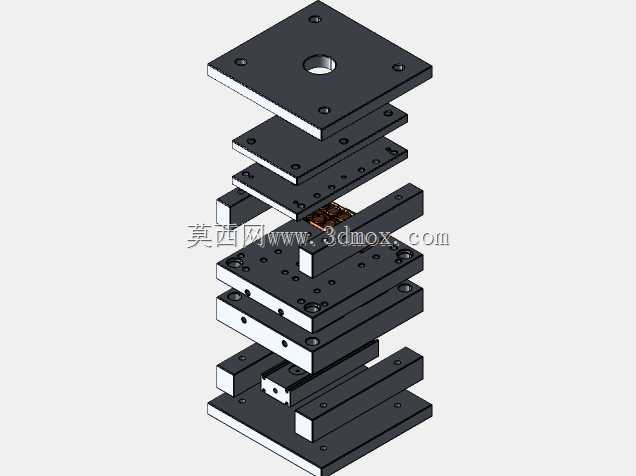

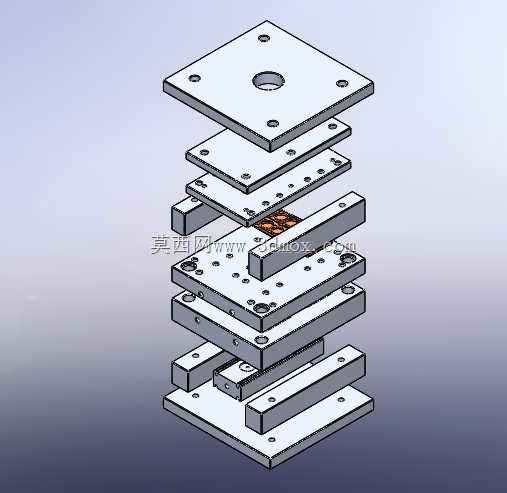

　　从结构上看，模具采用上下对称倾向明显的板叠布局。最外侧为较厚的安装板，板面四角布置紧固孔，中心区域设置主定位或注入通道孔；中间多块模板分别承担型腔成型、侧向限位、管路轮廓避让和支撑作用。板与板之间通过销孔、螺钉孔和外形止口形成重复定位，装配时能够控制层间错移，拆卸后也便于清理喷涂残留、检查型面磨损。对于歧管这类带有分支通道、转折轮廓和局部薄壁的零件，整体式模具往往会在取件、密封和加工避让之间产生矛盾，而分层结构可以把复杂内腔转化为若干容易加工的板状轮廓，降低铣削、线切割和研磨的难度。

　　模具中部可见工件成型区域，型腔周围布置了密集的小孔和槽口。这些特征并不只是减重结构，更多是为紧固件、定位销、冷却或排气通道、喷涂遮蔽边界提供位置。实际使用时，坯件或预先加工好的歧管基体被放置在中层模板之间，侧向块和压条从不同方向约束管路端部，合模后仅露出需要热喷涂的表面。喷涂过程中，高速粒子沉积会带来热输入和局部应力，模板的厚度、接触面积和锁紧点分布需要保证型面不发生明显翘曲；同时，分层接触面还要控制缝隙，防止涂层材料沿配合面钻入，造成后续脱模困难或非加工面污染。

　　设计思路上，该结构强调工艺可达性与拆装维护。歧管零件的外形不是规则回转体，分支方向多、密封面窄，如果采用单一封闭型腔，刀具难以深入加工，热处理后的变形也不易修正。层叠模板可以分别加工每一层的轮廓槽，再通过销钉统一基准；侧向压条则负责固定细长管段，避免喷涂气流冲击造成工件微动。顶部和底部的长条支撑件提高了模具在工作台面上的放置稳定性，也让螺栓锁紧力能够沿模具长度方向均匀传递。对于需要反复试制的小批量产品，这种结构还可以通过更换中间某几块模板来适配相近规格的歧管，而不必重做整套模架。

　　外形与安装边界方面，整体呈矩形层叠箱体形态，长宽方向由外侧模板决定，高度方向随模板数量和工件厚度叠加。四角安装孔适合与设备工作台或转接底板连接，中心孔需与喷涂设备的送粉、对刀或压紧轴线保持同轴。建模时应重点核对闭合状态下各板件的干涉关系，尤其是侧向块、压条、螺钉头和销钉端部是否超出外轮廓；开槽位置不能削弱模板主承载区，孔边到型面的壁厚也要满足反复受热和夹紧工况。管路端部的避让槽应略大于工件外径，但配合间隙不能过大，否则喷涂时容易出现遮边区毛边。

　　在工程应用中，这类模具的价值在于把不稳定的手工遮蔽转化为可重复的机械定位。操作人员按层装入工件并锁紧后，喷涂区域、遮蔽区域和支撑区域都被模板明确限定，成品一致性更容易控制。模板材料通常需要兼顾耐热、耐磨和一定的韧性，配合面需保持平整，关键型腔边缘应做圆角或倒角，以减少应力集中和清理时的崩边。对于结构设计人员来说，三维建模不仅要表达爆炸装配关系，还应体现合模方向、定位基准、紧固件行程、工件取放空间以及热膨胀余量，这样才能直接服务于工艺验证和现场装配。
