曲柄滑块联动凸轮杠杆传动机构

　　这套组合传动结构把曲柄回转输入、滑块直线往复、凸轮轮廓推程和杠杆摆角输出整合在同一块长条形安装基座上，主要面向教学演示台、小型自动化送料工位、轻工包装辅机以及需要把连续旋转运动拆分成多段规律动作的实验装置。现场使用时，驱动端接入低速电机或手摇转盘，曲柄销牵引长连杆沿基座长度方向推拉，前端滑块在直线导向槽内完成定行程往复；中部凸轮型面随轴转动，推动从动摆杆按照预设升程、停歇和回程曲线动作，杠杆支点附近的铰接孔则用于外接推杆、拨叉或夹紧元件，使同一动力源能够同时输出直线位移与角度摆动。

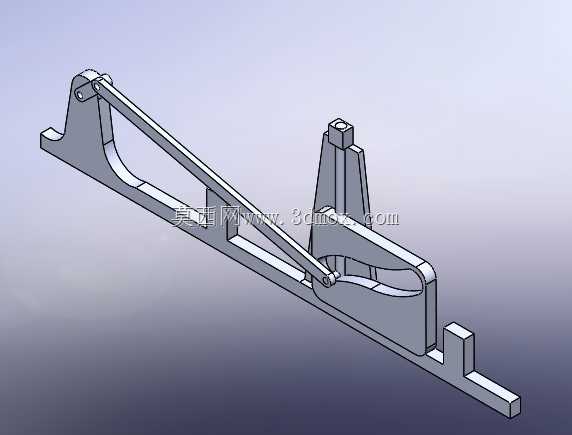

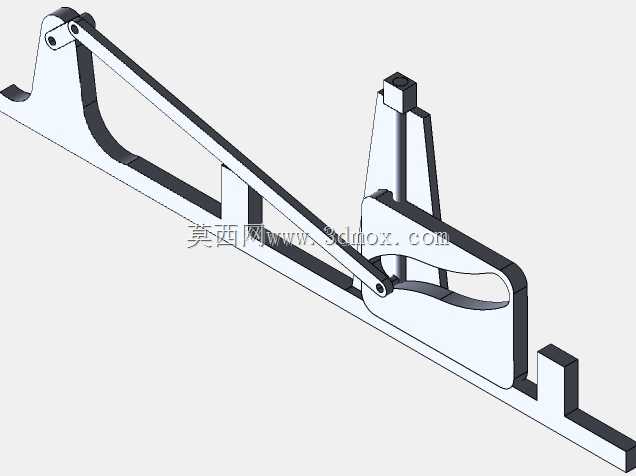

　　从结构布置看，基座采用狭长平板加两侧立板的形式，既承担导轨、支座和凸轮架的定位作用，也通过镂空肋板控制整体重量。左端高立板设置曲柄转轴孔，右端阶梯挡块限定滑块末端位置，中间凸起的双肋支座容纳凸轮轴和摆杆铰接点；各支承面之间的同轴度、导向面平行度在建模时均按装配约束处理，避免运动件在极限位置出现卡滞。连杆两端采用铰接销连接，销孔与杆件之间保留转动间隙，滑块底部与基座导向边贴合，凸轮从动件接触位置可加装滚子以降低型面磨损。

　　设计思路上，机构没有采用独立气缸或多电机方案，而是利用机械轮廓保证动作时序：曲柄决定往复运动的基本周期，凸轮轮廓负责在特定相位插入抬升、压紧或避让动作，杠杆则把较小的凸轮升程放大为执行端所需摆幅。工程师在调整方案时，可先按工位要求确定滑块行程和执行端摆角，再反推曲柄半径、连杆长度、凸轮基圆半径与升程曲线；若送料节拍要求短暂停顿，可在凸轮型面上设置等半径圆弧段，使从动件在停留区间保持位置不变。

　　外形边界方面，整体呈长条状布置，长度方向明显大于宽度和高度，适合安装在设备台面、实验机架或输送线侧旁。基座底部预留平直安装面，可通过螺栓固定在型材框架或钢板工作台面上；高度方向的最高点集中在凸轮支座和左端铰接立板，设计外围护罩时应覆盖曲柄销、连杆铰接处和凸轮接触区，同时在转轴输入端留出联轴器或手轮连接空间。宽度方向需保证滑块两侧导向、杠杆摆动和连杆平面运动互不干涉，尤其在杠杆下摆极限位置，要核对其与基座凸台、滑块侧壁以及凸轮轴座之间的最小间隙。

　　实际建模装配时，应先固定基准机架，再依次装入曲柄轴、连杆、滑块、凸轮轴、从动摆杆和杠杆销轴，通过运动约束检查铰链回转范围、滑块行程端点和凸轮压力角变化。对于高速工况，需要关注连杆平面内的惯性力和凸轮接触冲击，可在从动件处增加复位弹簧或采用对称布置平衡往复质量；对于低速演示与轻载送料场景，该结构凭借清晰的运动传递路径、紧凑的长基座布局和可修改的凸轮型面，能够直观展示多种典型机构协同工作的方式，也便于后续扩展挡料、推料、夹紧和顺序拨动等执行功能。
