直列四缸内燃机曲轴结构三维数模

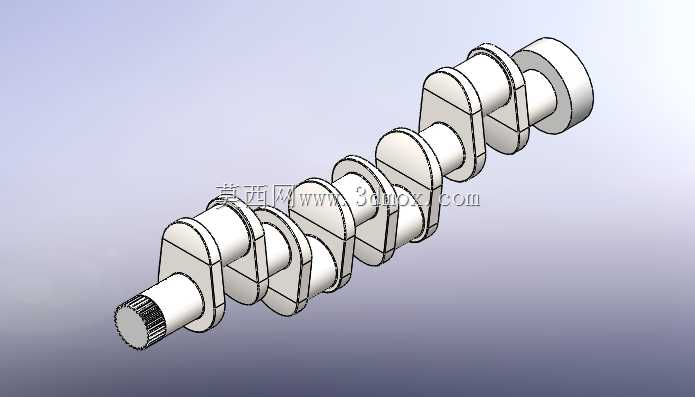

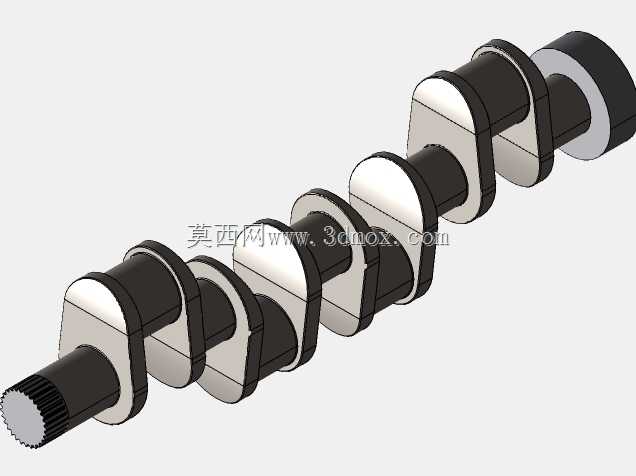

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载件，这款直列四缸曲轴数模完整还原了量产机型曲轴的全部结构特征，覆盖前端动力输出花键段、多组曲柄销、主轴颈、平衡配重块以及后端法兰对接段的全部几何细节，可直接用于发动机总成装配校核、运动仿真分析、零部件受力验算以及教学演示场景。

　　从实际装机的使用场景来看，这类曲轴普遍适配小排量直列四缸汽油机或者小型四缸柴油机，广泛搭载在民用乘用车、小型工程机械动力单元、固定式发电机组以及农用机械的动力舱内。整机运行过程中，活塞通过连杆将燃烧做功产生的爆发压力传递到曲柄销上，曲轴绕主轴颈的轴线做连续旋转运动，把各个气缸按点火顺序输出的脉冲冲击力整合为连续平稳的旋转扭矩，最终通过前端或者后端的对接结构把动力传递给变速箱、发电机或者其他作业负载。

　　数模的结构设计完全遵循量产曲轴的工程逻辑：沿轴向依次排布的四道曲柄销按照直列四缸机型的点火相位错开对应角度，相邻曲拐的夹角设置保证四个气缸的做功行程均匀间隔，抵消大部分一阶往复惯性力；每一组曲拐两侧都集成了扇形平衡配重块，配重块的轮廓和偏心质量经过匹配设计，用来平衡曲柄销、连杆大头随曲轴高速旋转产生的离心惯性力，同时抵消部分活塞往复运动带来的二阶惯性力矩，降低发动机整机运行时的振动幅度，避免轴承出现异常偏磨。主轴颈作为曲轴的旋转支撑位，和缸体上的主轴承瓦配合形成滑动摩擦副，数模里各段轴颈的同轴度、相邻轴颈的过渡圆角都做了写实还原，过渡圆角的设计是为了规避轴颈和曲柄臂交接位置的应力集中，避免曲轴在高频交变载荷下出现疲劳断裂。

　　前端的花键轴段用来对接正时齿轮、皮带轮或者启动电机的驱动结构，花键的齿形参数保证扭矩传递过程中不会出现打滑，轴端预留的锁紧结构位置可以实现轮系部件的轴向定位；后端的法兰对接面用来安装飞轮，飞轮的大转动惯量可以储存做功行程的能量，带动曲轴顺利越过排气、进气、压缩三个非做功行程，让整机运转转速保持平稳。

　　建模过程中严格对齐了装机的尺寸边界：整体轴向长度适配对应排量发动机的缸体轴向宽度，各主轴颈的直径和缸体主轴承座的安装孔径匹配，曲柄销的直径和连杆大头轴瓦的内孔尺寸对应，平衡配重块的旋转外轮廓和缸体内部的曲轴箱避让腔留有足够安全间隙，曲轴运转全程配重块不会和缸体内壁、机油泵、连杆杆身发生运动干涉。所有轴段的轴向定位台阶尺寸都和实际装配关系对应，主轴承的轴向止推面位置也在数模里做了明确体现，装配时可以直接校核曲轴的轴向窜动间隙是否在设计允许范围内。

　　从工程应用的角度，这套数模既可以用来开展曲柄连杆机构的运动学仿真，模拟不同转速下活塞、连杆、曲轴的运动轨迹和受力变化，也可以导入有限元分析环境，对曲轴做交变载荷下的应力分布计算，校核危险截面的疲劳安全系数，还能作为曲轴加工工艺编制的参考依据，辅助完成主轴颈、曲柄销的磨削工序工装设计，以及动平衡校验的配重参数预设。
