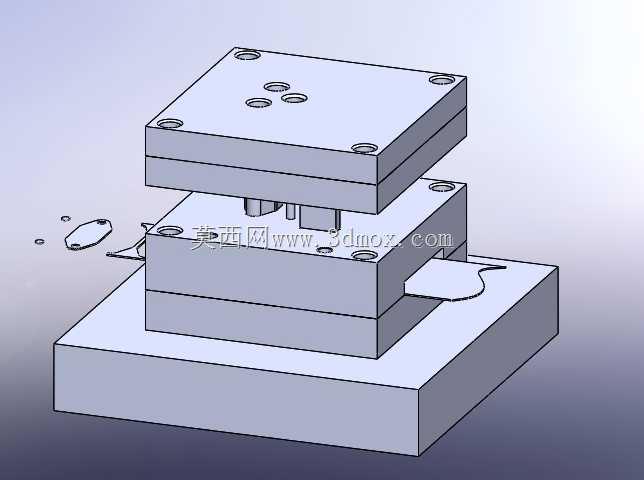

这套模具面向薄板五金件的批量冲压工序,整体采用上下分层的板件式模架布局,核心工作部分集中在上下模座之间,可在压力机单次行程内完成料片定位、外形冲裁、局部折弯及成型件退出。现场使用时,下模通过底板固定在压力机工作台面,上模随滑块完成闭合与开启,条料或单片坯料沿下模型面送入,导向件保证凸模与凹模在反复合模过程中保持稳定对位。
从结构布置看,下部由厚重底板、凹模板、成型镶件和定位构件组成,承担坯料支撑、刃口配合和折弯型腔约束;上部由上模座、固定板、垫板及多个工作凸模构成,负责传递压力并执行冲切、压弯动作。板件四周预留的安装孔用于模座与机台、固定板之间的螺栓锁紧,孔位分布兼顾装拆便利性和受力对称性,避免偏载造成导配合间隙变化。
模具的工作逻辑围绕薄板材料流动展开。合模初期,压料构件先接触板料,限制材料在型腔内的自由窜动;随后冲裁凸模切入材料,沿封闭或半封闭轮廓分离废料;继续下行时,折弯凸模将板料压入凹模成型区域,使材料围绕折边发生塑性变形。开模阶段,上模随滑块回升,卸料与顶出结构把包紧在凸模或留在凹模内的工件松开,操作人员或自动送料机构即可将成型件移出,并送入下一坯料。
设计这类模具时,首先要确认制件的展开尺寸、折弯半径、材料厚度和回弹趋势。冲裁刃口之间需要保留合理单边间隙,间隙过小会增加冲切力并加剧刃口磨损,过大则容易造成毛刺增大、断面质量下降。折弯部位则需根据材料屈服特性修正凸模角度或预留回弹补偿,使开模后的制件尺寸稳定落在公差范围内。模型中多个凸模按工序顺序排布,高度差经过协调,保证冲裁与折弯动作不在同一瞬间产生峰值载荷叠加,从而降低压力机吨位需求。

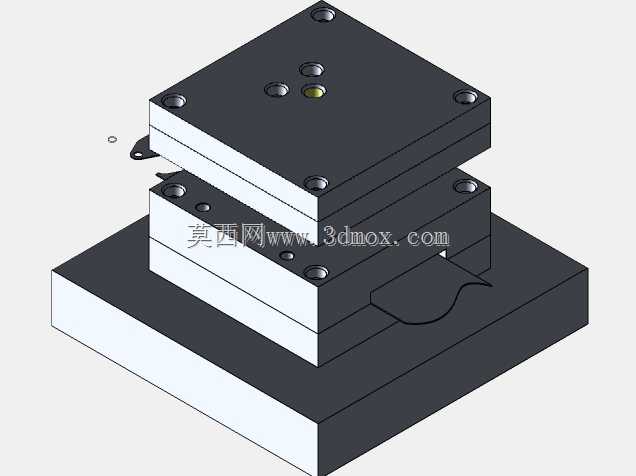

外形边界方面,整套模架呈矩形堆叠结构,底板面积最大,为安装和承压提供基础;上方各层板件轮廓逐级收束,工作区域集中在模架中心。上下闭合高度需要与所选压力机的装模空间匹配,底板厚度决定下模刚性,垫板和固定板厚度则影响凸模支承稳定性。导向元件布置在模架受力平衡位置,能够抵消薄板冲压过程中产生的侧向分力,尤其在不对称折弯轮廓附近,导向精度直接关系到刃口寿命和制件一致性。
维护层面,冲裁刃口、折弯镶件和定位销均属于需要重点检查的部位。批量生产中,板料表面的氧化皮、润滑残留和微小废料会影响定位精度,因此型面应保持清洁,刃口磨损后需及时修磨或更换镶件。卸料构件的回弹行程也要与压力机滑块行程协调,防止工件未完全脱离就进行送料。整体结构适合教学演示、冲压工艺分析、模具结构评审以及同类钣金工装的方案参考,能够帮助设计者理解板件模架、凸凹模配合、料片定位和成型退出之间的工程关系。
