级进式薄板冲压钣金模具结构

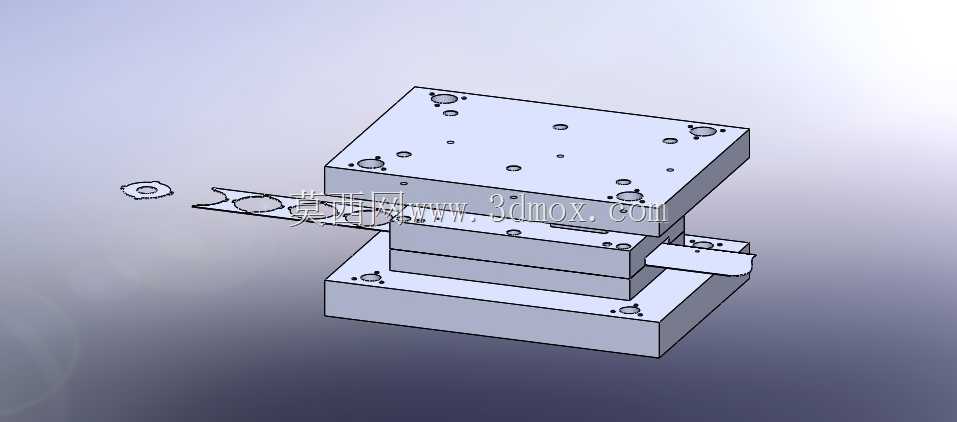

　　这套三维结构围绕薄金属带料的连续冲压工序展开，整体采用上下分层的模架布局，将冲裁、局部成型、料带输送与终件分离等动作集成在同一套工装内，适合通讯类薄壁五金件、小型连接支架类零件的批量冲压生产。现场布局时，模具沿送料方向的长度需要和压力机工作台面的有效装夹区间匹配，左右两侧留出导柱、导套的避让空间，上下模闭合高度要落在所选压力机的装模高度调节范围内，避免出现滑块到下死点时模具无法合死、或者开模后料带抬升量不足的问题。

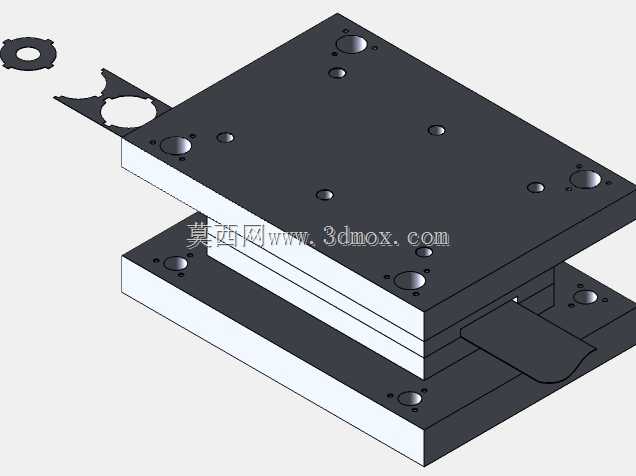

　　从结构分层来看，下部模座承担凹模、浮料销与送料导向组件的安装基准，底板上的定位槽和紧固孔位按照压力机T型槽的跨距预留，装模时可以快速找正，不需要额外配做过渡垫板。上部模座固定凸模固定板、卸料板与冲裁凸模，导柱导套布置在模架四角，合模过程中先完成导向再进入冲裁动作，能够抵消高速送料时产生的微小偏载。料带从模具侧向送入，步距由送料机和模具内的导正销共同控制，每经过一个工位完成一处孔位冲切或者轮廓成型，最后一个工位将成品从 carrier 料带上分离，废料沿漏料孔直接落入压力机下方的废料槽。

　　设计这套模具时，首先要根据零件的展开料厚确定卸料弹簧的排布数量和预压量，料厚越薄，卸料板的压料力越需要均匀，否则薄板在冲裁瞬间会发生翘曲，孔边产生毛刺或者带料变形。凸模的刃口长度按照冲裁间隙、入模量和修磨余量综合设定，细小冲头根部做加粗过渡，避免连续冲压过程中因侧向力发生断裂。凹模洞口采用直壁加漏料锥的结构，直壁段保证刃口强度，下部锥面让冲裁后的废料顺畅下落，不会卡在型腔内造成闷模。浮料销的高度要保证开模状态下料带下表面高于凹模工作面，送料机推送时不会和成型凸起发生干涉，合模时浮料销被压回，料带贴紧凹模面完成定位。

　　成型工位的安排遵循先冲定位孔、再分步成型、最后分离的顺序，避免先成型后冲裁导致料带刚性变化、步距精度丢失。局部弯曲位置的凸凹模间隙按照料厚加上回弹补偿量设置，折弯圆角处做抛光处理，减少材料流动阻力，防止薄板表面出现拉伤。模具侧面伸出的料带导向板对送入的带料做左右限位，导向宽度比料带宽度大出微量间隙，既能约束窜动，又不会刮伤料边。上下模座的外形轮廓保持方正，起重孔和吊装槽按照模具总重量布置，车间换模时可以直接用吊环起吊，翻转和对位都比较方便。

　　在日常冲压生产中，这套结构能够适配普通开式压力机或者高速精密冲床，操作人员只需要把卷料通过校平机送入送料器，模具内部即可自动完成各工序动作。维护时拆开卸料板就能检查所有凸模的刃口状态，磨损后可以单独拆下修磨，不需要整体拆解模架。定位销和紧固螺钉按照受力方向排布，受侧向力的工位额外增加反侧块，抵消成型过程中产生的水平分力，让导柱只承担导向功能而不承受侧向载荷。整体结构把薄板冲压所需的冲切、压弯、导正、浮料和退料动作整合在紧凑的模架空间内，工位之间的余量和料带连接桥经过排布，既保证送料强度，又尽量提高材料利用率，适合小型钣金零件从工艺排样到模具结构落地的完整设计参考。
