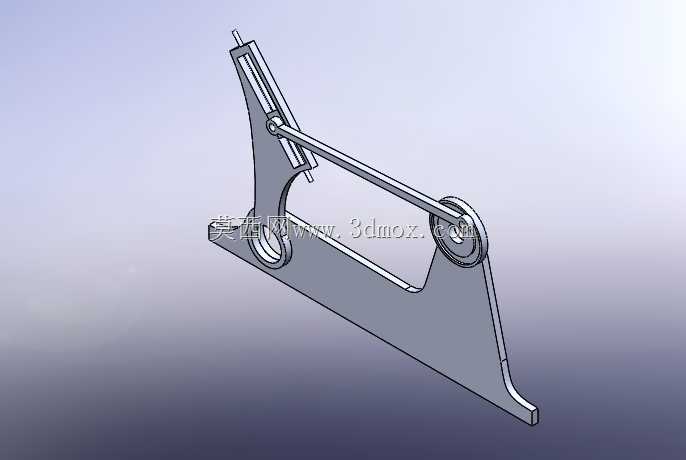

这套可调摆臂式四杆联动传动结构,主要面向需要在有限安装空间内实现非匀速往复摆动、行程可按需微调的机械传动场景,常见于轻工包装设备的间歇拨料工位、小型工装夹具的联动压紧单元、教学演示用连杆运动试验台,以及部分通讯外设里的翻盖、托板同步抬升机构。整套结构以一块一体式弯折成型的主承载底板作为安装基准,底板两端分别预留铰接安装位,一端作为固定回转支点承载带轮式铰接座,另一端开出长槽型导向避让位,用来承托可调整摆臂组件的滑动铰接轴,底板底部延伸出平直安装边,边上预留多个沉头固定孔,可直接锁附在设备安装面板或者铝型材机架台面上,安装时不需要额外加工复杂定位面,只要保证底板基准面与设备安装面贴合、铰接轴线保持平行即可,整体外轮廓沿长度方向铺开,占用的竖向高度很小,适合布置在设备内部层板之间的狭窄空间里。
机构核心的可变长度摇臂采用分体滑槽式设计,摇臂本体沿自身长度方向开出贯通式长导槽,铰接销轴可以沿着导槽滑动调整位置,调整到位后通过锁紧件把销轴固定在导槽的指定刻度位置,不需要更换不同长度的摆臂零件,就能改变摇杆的有效力臂长度。实际调试设备的时候,操作人员只需要松开锁紧件,滑动销轴改变支点到摇臂回转中心的距离,就可以直接调整输出端摆杆的摆动角行程:当销轴靠近回转中心时,摇臂有效长度缩短,输出端摆角变小、传动输出力相应增大;当销轴向摇臂远端滑动时,有效力臂变长,输出端摆角范围扩大,从动件的往复行程同步增加。这种可调设计在多品种小批量生产的设备上实用性很强,同一款机构本体不用改动主体结构,就能适配不同工位对摆动行程的差异化需求,省去了重新加工更换摆臂零件的工序,调试阶段可以快速试错匹配动作参数。
连接主动摇臂和从动回转座的传动连杆采用两端带球头铰接的直杆结构,杆身做等直径轻量化处理,两端铰接处预留小间隙配合,既可以补偿两个铰接座之间少量的安装平行度误差,避免机构运动过程中出现卡滞顶死,也能在高速往复摆动时降低连杆自身的转动惯量,减少运动冲击。从动端的回转支座集成了带轮造型的限位轮缘,轮缘侧面和主底板的侧边限位面贴合,回转过程中可以承受连杆传递的径向侧向力,避免铰接轴出现单侧偏载磨损,支座内部的铰接孔采用同轴镗削加工,保证回转轴线和主动端摇臂的回转轴线平行度控制在较小公差范围内,从根源上减少四杆机构运动时的蹩劲问题。
从设计思路层面看,这套结构没有采用复杂的凸轮或者伺服直驱方案,而是用纯机械连杆的方式实现预定摆动规律,优势在于不需要电气控制程序、不需要额外动力元件配套,只要在主动端铰接位接入旋转动力或者手动扳动输入杆,就能输出设定轨迹的往复摆动,在防爆、无供电或者要求高可靠性的简易工位上,故障点远低于电控驱动方案。主底板采用弯折一体成型的结构,把两个铰接支座的安装基准、整机固定边、避让槽整合在同一块板件上,减少了零散支座零件的数量,装配时只需要依次装入主动可调摇臂、传动连杆、从动回转轮、各铰接销轴和锁紧件即可,装配累计误差更容易控制。安装边界方面,整套机构的最大外伸尺寸集中在底板长度方向,摇臂摆动到极限位置时,最高点不会超出底板上方预留的安全空间,连杆运动扫过的区域没有其他凸起零件干涉,设计人员在把这套机构布置进设备整体布局时,只需要预留出摇臂摆动的扇形空间、连杆直线往复运动的条形空间,再在底板下方留出锁紧件的操作空间,就可以完成整机干涉校验,不需要为机构额外设计复杂的防护罩壳。日常维护时,各个铰接点都可以直接接触到注油位置,可调摇臂的滑槽也暴露在可视范围内,清理滑槽内的粉尘杂物、调整锁紧销轴位置都不需要完全拆解机构,很适合车间现场的快速维保作业。
