薄板级进冲压成型模具结构

　　这套薄板冲压成型工装针对小型金属片状零件的连续量产工序搭建，整体采用上下分层的板件堆叠式架构，在冲压产线中配套机械式压力机完成条料的自动送料、多工位冲裁与成型作业。模具最底部为厚重的下模座，承担整机承重与工作台面定位功能，下模座上方依次叠装下垫板、凹模板，凹模板内部按工位排布冲裁凹模刃口、成型型腔以及导料通道；上模部分对应设置上模座、上垫板、固定板与卸料板，合模时卸料板先压紧条料，随后凸模下行完成冲切与折弯动作，开模后卸料板将包在凸模上的料带剥离，送料机构按设定步距将条料推送至下一工位。

　　从实际产线布局来看，这类级进冲压模多用于消费电子金属配件、通讯器材接触弹片、小型五金连接件的批量加工，料带从模具侧向沿导料板送入，依次完成定位孔冲制、外形冲裁、局部折弯、载体分离等工序，最终成型零件从模具侧方滑出，料带载体则持续向前输送。整套结构的导向依靠模座四角的导柱导套组件保证上下模合模精度，细小凸模通过固定板与上垫板锁紧，承受冲裁反力的垫板经过淬火处理，避免长期冲压后板面出现凹陷变形。

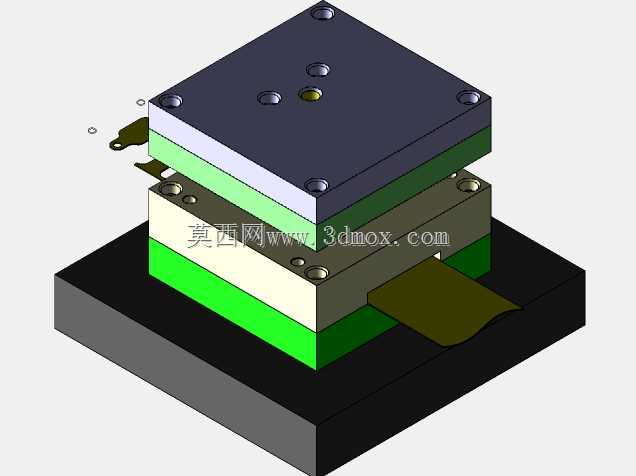

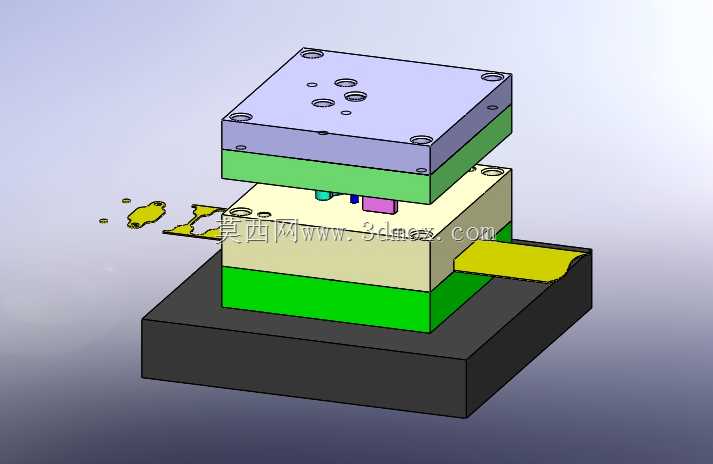

　　建模过程中优先还原了各板件的分层装配关系：上下模座采用宽厚的实体结构，保证安装时与压力机工作台、滑块的贴合面积，安装孔位对应通用压力机的T型槽间距预留；中间工作板件按功能区分厚度，凹模板、卸料板选用合金工具钢对应的实体色块区分，垫板承担载荷扩散作用，厚度大于固定板以分散冲压力。条料的送进轨迹在模型中同步呈现，侧方伸出的料带直观展示了连续冲压的工位排布逻辑，散落的成型工序件也对应不同工位的中间加工形态，能清晰看到从平板料带到最终立体钣金件的成型过程。

　　模具的工作边界尺寸围绕目标零件的展开料宽与工位数设定，条料宽度方向两侧预留导料余量，步距匹配送料机的夹持行程，闭合高度适配常规中小型开式压力机的装模空间。内部的弹性卸料组件采用隐藏式弹簧布置，在上模座与卸料板之间预留压缩行程，保证压料力均匀作用在料带表面，避免薄料冲压时出现翘曲、移位。细小的冲孔凸模在结构上增加了护套加固，防止小直径凸模受偏载折断；成型工位的凸凹模配合间隙按薄板料厚的合理比例设置，冲裁工位刃口预留锋利剪切边，折弯工位则做圆角过渡防止料件拉伤。

　　整套三维结构完整呈现了级进冲压模从模座基础、导向系统、工作零件到卸料定位的全部核心组成，各板件的连接螺钉、定位销孔均按实际装配关系排布，合模状态下各零件无干涉，开模行程内凸模完全退出凹模面，满足自动化连续生产的动作逻辑。对于模具设计从业者而言，该结构可以直接参考其分层布局思路，在对接同类薄板冲压件项目时，按零件成型工序调整工位排布、更换工作刃口零件即可快速衍生出适配不同产品的工装方案，同时也能直观理解连续模中料带导向、卸料力传递、冲裁载荷分散的工程设计要点。
