枕式水平包装机整机结构设计方案

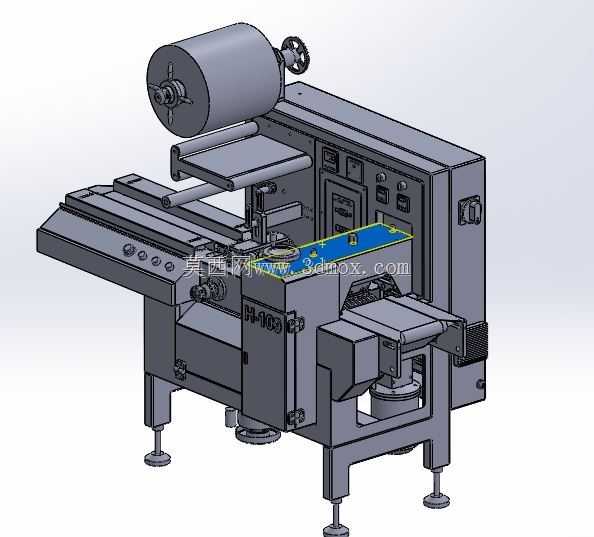

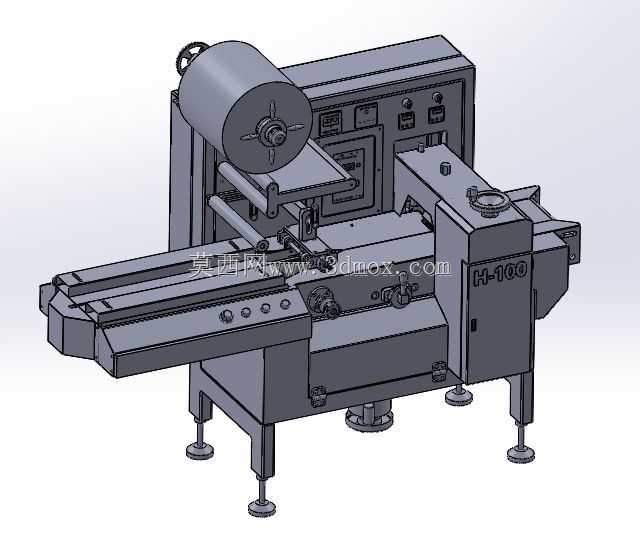

　　该设备为连续式水平枕式包装装备，主要面向食品、日化、医药、小五金等行业的单件或集合物料自动封装场景，可完成卷膜牵引、成袋、物料进料、封口、切断全工序连续作业，替代人工套袋封装，在面包、饼干、方便面、香皂、口罩、工业小零件等规整块状物料的批量包装产线中应用广泛。整机采用卧式长机架布局，进料输送段从机身左侧向外延伸，可直接对接上游理料机、分拣线或人工投料工位，无需额外增设转接爬坡机构；机身中段集成膜卷安装、牵引、成型器、纵封及横封切断组件，右侧为成品输出端，包装完成的产品可直接落入下游收集箱或成品输送线。设备支脚采用可调脚杯结构，安装时可根据地面平整度调整机身水平度，同时抵消部分运行振动，保障封切位置精度。膜架布置在机身上方后侧，

　　采用气胀轴承载包装膜卷，搭配手轮锁紧结构，换膜时无需额外工具即可完成卷料拆装；膜料走膜路径设置多根导向辊，可根据膜厚与拉伸特性调整张紧度，避免走膜过程中出现膜料偏移、拉伸变形或褶皱问题。进料输送采用带挡板的链式或带式输送结构，输送速度与主机走膜、封切速度通过电气系统同步匹配，可根据物料长度调整袋长参数，适配不同尺寸规格的产品包装需求。机身正面设置操作控制箱体，集成参数设置、启停、急停及状态显示元件，操作人员可在设备正面完成参数调试与运行监控，控制箱高度符合站立操作的人机工程要求，减少长期操作的疲劳感。纵封与横封机构采用加热封合结构，可根据包装膜材质调整封合温度与压力，保障封口纹路平整、密封严实；横封切刀采用往复式运动结构，

　　在走膜连续过程中完成同步封切，切口整齐无毛刺。建模过程中完整还原了各组件的装配关系，包括输送链的张紧调节结构、封辊的轴承支撑、膜架的翻转锁紧结构、机身护板的安装位置，可直接用于设备方案评审、装配干涉校验、产线布局模拟，也可作为同类包装设备改型设计的基础参考框架。
