立式托盘缠绕覆膜包装设备结构

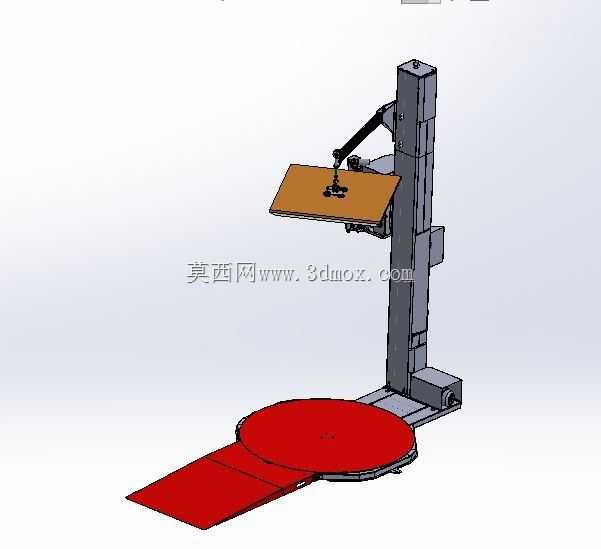

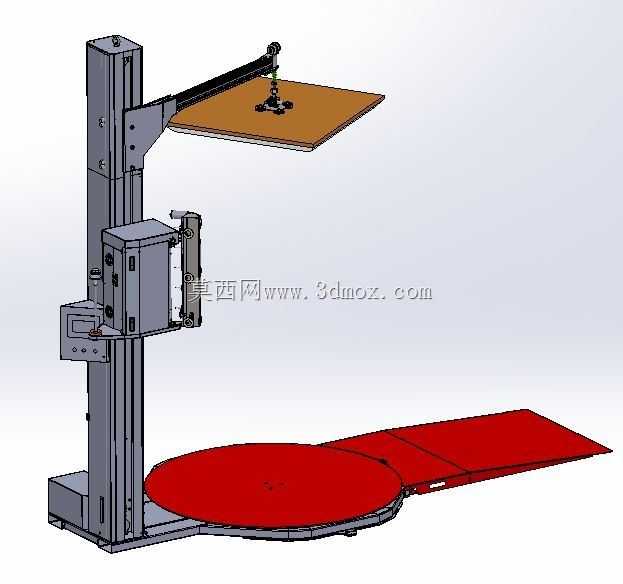

　　该模型呈现的是一台面向托盘货物集装化包装的立式缠绕覆膜设备，核心结构由回转托盘、垂直立柱、悬臂膜架、压顶机构及上货坡道组成，适合在仓储出货区、成品暂存区、物流分拣线末端等位置完成整托货物的薄膜裹包。设备运行时，托盘承载货物随转盘低速旋转，膜架沿立柱做升降进给，拉伸膜自下而上或按设定层序包覆在货物外侧；顶部压盘可在缠绕过程中轻压纸箱、袋装物或轻质堆叠件，避免旋转惯性造成散垛。对于需要频繁叉车转运的车间，前端延伸坡道能够降低托盘上下转盘的对位难度，手动液压车也可直接推入，减少对叉车作业节拍的依赖。从结构设计角度看，立柱采用矩形截面竖梁并在背部布置加强块，承担膜架升降和悬臂偏载带来的弯矩；膜架通过摇臂与滑块连接，既保留膜卷安装空间，

　　也便于调整出膜角度和张力。转盘下方预留驱动与支承安装区域，红色盘面在模型中用于区分承载面与机架本体，实际工程中可根据载荷选择钢板焊接盘、槽钢骨架或分段式装配结构。转盘边缘与坡道搭接处需要控制高度差和圆角过渡，防止托盘经过时产生冲击。安装边界方面，设备除自身占地外，还需在立柱后侧预留膜卷更换和电气维护空间，在膜架伸出侧预留膜卷宽度及安全距离，在坡道前方保留手动搬运车直线进入的通道。若布置在线体旁，应校核回转直径与最大货物高度，确保最高垛位旋转时不与立柱、护栏或周边线体干涉。压顶机构的行程要覆盖空托盘到满载高度，膜架升降行程则应略高于货物顶面，以便完成顶部覆膜和收边。三维建模时需重点处理转盘回转中心、立柱导轨面、膜架开合轴线及坡道搭接面的装配关系，这些位置直接影响后续工程图尺寸链、驱动选型和现场安装定位。整体结构强调稳定承载、连续缠绕和操作通道的平衡，可作为常规托盘缠绕机方案设计、改型评估或设备布局校核的参考。
