禽蛋自动裹包封装设备结构设计

　　该设备面向中小型禽蛋加工、农贸分拣与食品包装车间，核心用途是完成蛋品托盒或排列蛋组的覆膜、裹包与热封作业，减少人工逐枚套袋、整理封切的重复劳动。整机采用落地式四支腿结构，主机身近似长方体，上方设置透明防护仓，可直接观察内部层叠输送、封切与加热组件的运行状态；右侧伸出倾斜接料台，便于操作人员取放成品或衔接前段分拣线。从现场布置看，设备需要预留前方操作空间、右侧出料避让区以及后方维护通道，支腿下方应保证地面平整并可调平，避免封切工位因机身晃动出现膜边偏移。

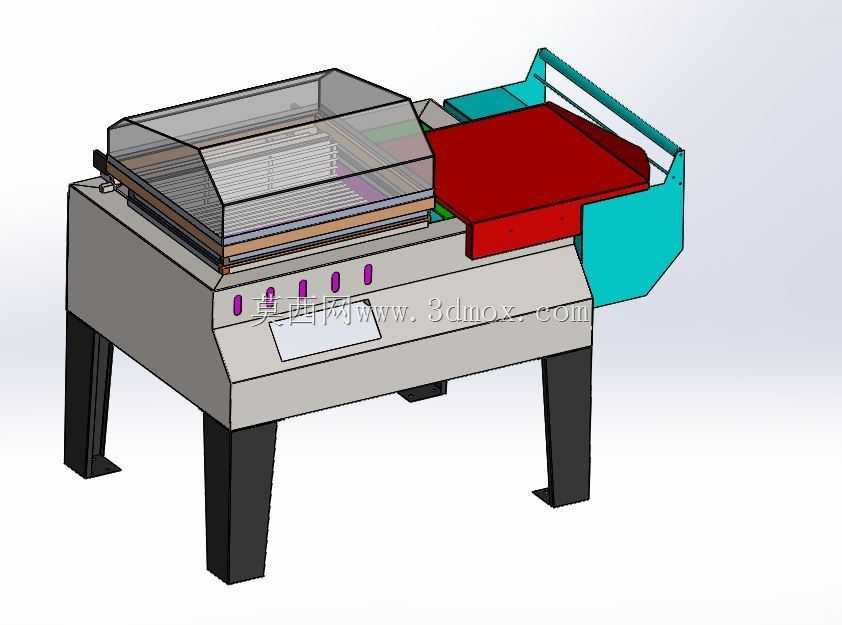

　　功能分区上，透明罩内主要布置膜卷承载、牵引导向、封切压合及热收缩相关机构；红色区域对应工件进入或封合执行位，青色护板构成侧边导向与出料边界，既限制包装物跑偏，也对运动部件形成隔离。机身正面预留数个按钮或指示灯安装位，下方斜面可嵌入操作面板，方便参数设定与启停控制。设计思路偏向实用化：将易换膜、易清擦、易观察的部位集中在上部和前侧，把机架承重、电气走线和动力支撑藏于封闭机身内；透明护罩不必整体拆除即可判断卡膜、空膜或封切异常，降低日常巡检难度。

　　在结构实现上，机架承担封切压力与输送负载，支腿间距决定设备稳定性，上部防护仓需兼顾开启便利性与闭合后的定位可靠性。侧出料台并非简单钣金件，其倾角、宽度和护边高度直接影响蛋托滑出姿态；若与外部输送带对接，应核算台面高度差和过渡间隙，防止蛋盒磕碰。封切区域需要考虑耐热、隔热与维护更换，加热元件附近应预留走线和散热空间，膜路导向则要保证张紧平稳，避免褶皱造成封口不良。

　　对于三维建模人员，建模时应重点还原机架焊接或拼装关系、护罩开合方式、膜卷轴向固定、输送辊排布以及封切部件的运动行程。外形尺寸与安装边界不能只看主体长宽，还需计入右侧接料台外伸量、透明罩上部开启高度、前侧操作面板占用深度以及腿座调节范围。车间选型时，还要结合蛋托规格、包装节拍和膜卷尺寸核对通道宽度；若布置在清洗、分拣后端，应保证进料高度与前段线体匹配，并在周边留出膜卷更换和故障排除空间。整体看，这是一台结构紧凑、功能分区明确的禽蛋裹包设备，模型对理解包装工位布置、护罩安全设计和出料衔接具有较强参考价值。
