卧式筒座铰接支撑支座结构

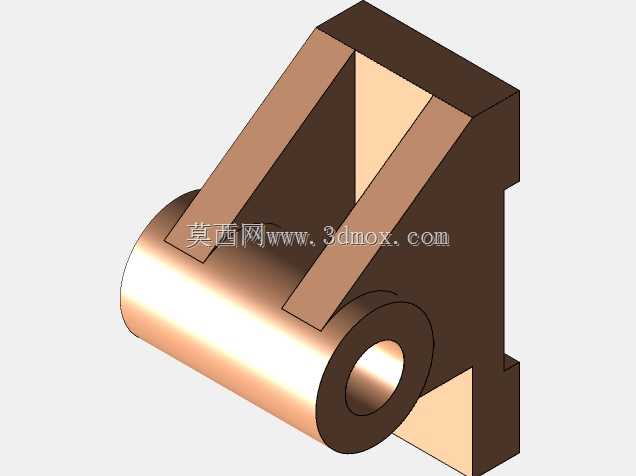

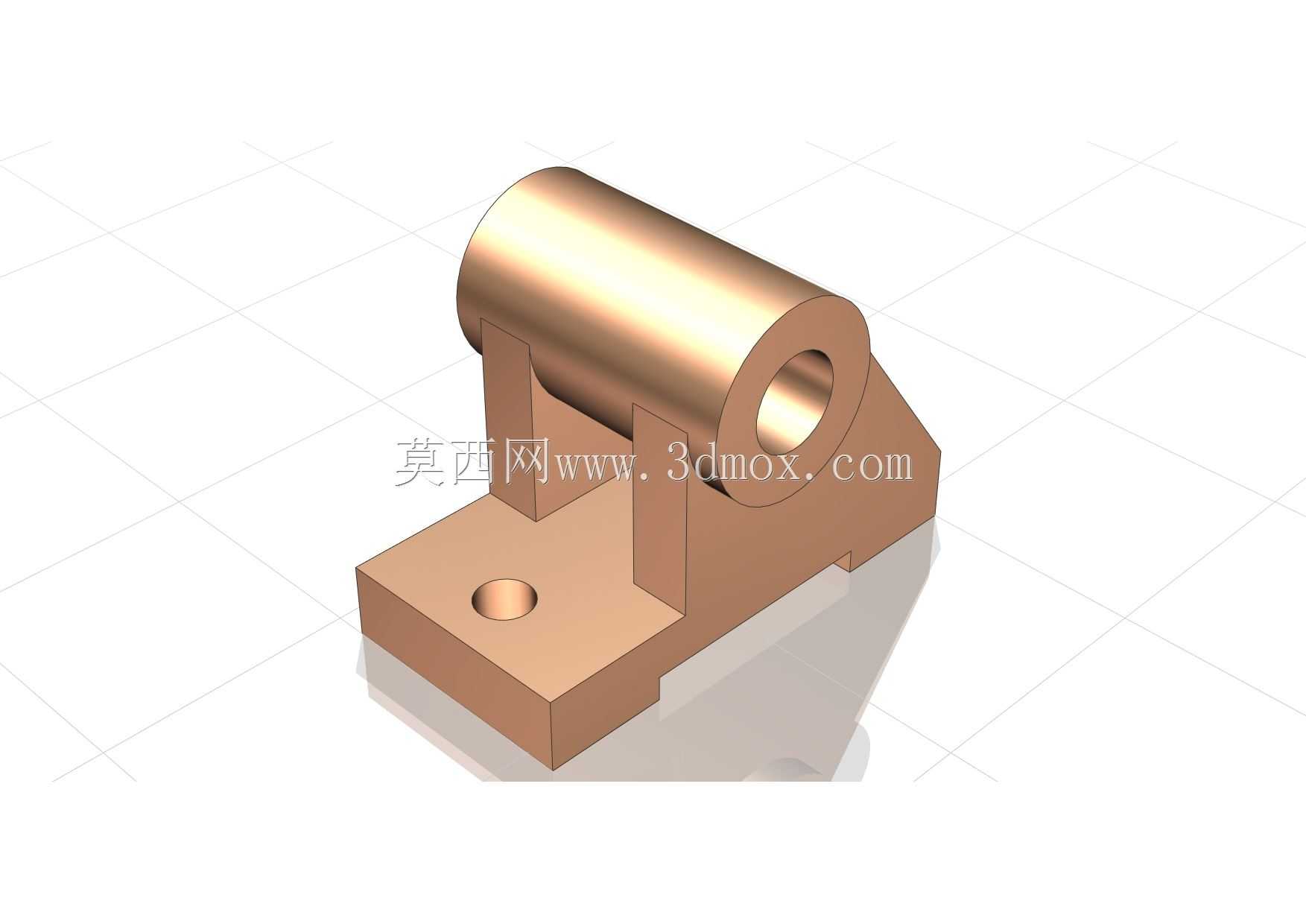

　　该零件属于小型设备中常见的铰接支撑类构件，整体由下部矩形安装底板、中部两侧立板以及上部水平圆筒三部分组合而成，主要用于需要绕水平轴线实现小幅摆动或转动连接的机构位置，常见于轻工输送线的张紧摆臂、小型工装夹具的翻转支点、检测设备的角度调节架以及教学实训台的连杆机构中。上部圆筒为核心配合部位，内孔用于穿装铰接销轴或转轴，外圆提供足够的壁厚以承受径向载荷，圆筒两端面可作为轴套或限位挡圈的贴合基准；两侧立板将圆筒载荷传递至底板，立板与圆筒、底板之间均采用圆角过渡，避免应力集中在焊接或铸造转角处，提升构件在反复受载下的疲劳寿命。下部底板为平直矩形结构，板面上开设一个沉孔式安装孔，可通过内六角螺栓将整个支座固定在设备机架台面或型材基座上，

　　沉孔设计可使螺栓头部完全埋入板内，不占用底板上方的装配空间，保证支座与安装面贴合严实；底板一侧延伸出斜向加强筋板，将立板侧面与底板上表面连接为一体，抵消支座在承受侧向翻转力矩时立板根部产生的弯曲应力，减少支座受载后的整体变形。建模过程中先绘制底板草图并拉伸得到基础安装板，再在底板上方绘制两侧立板轮廓并拉伸至圆筒下沿，随后创建上部圆筒实体并与立板执行合并布尔运算，补充斜向加强筋后对所有锐边添加铸造圆角，最后制作底板安装沉孔与圆筒内孔，保证各特征之间的装配基准统一。现场布置时需确认底板的安装孔距与机架预设螺纹孔位置对齐，圆筒轴线需与配对摆杆的铰接孔保持同轴，支座周边预留出扳手拧紧螺栓的操作空间以及摆杆摆动所需的运动间隙，避免运动过程中发生磕碰干涉；圆筒内孔可根据使用场景选配铜套或滚动轴承，降低转轴转动时的磨损，底板底面要求与安装台面平整贴合，必要时可加装调整垫片补偿机架平面的平面度误差，保证铰接转轴运转顺畅无卡滞。
