带同轴凸台的铰接支座机械结构

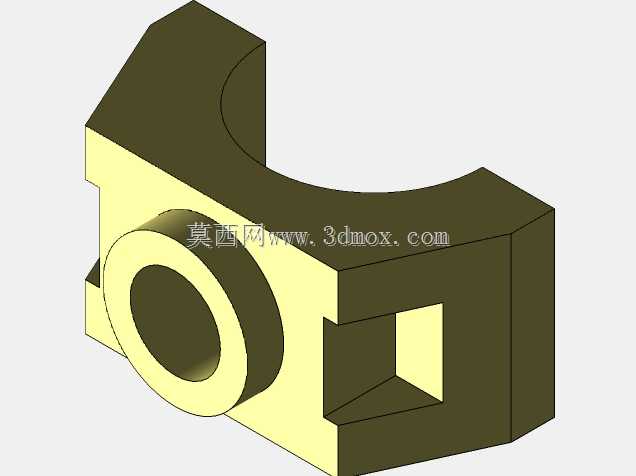

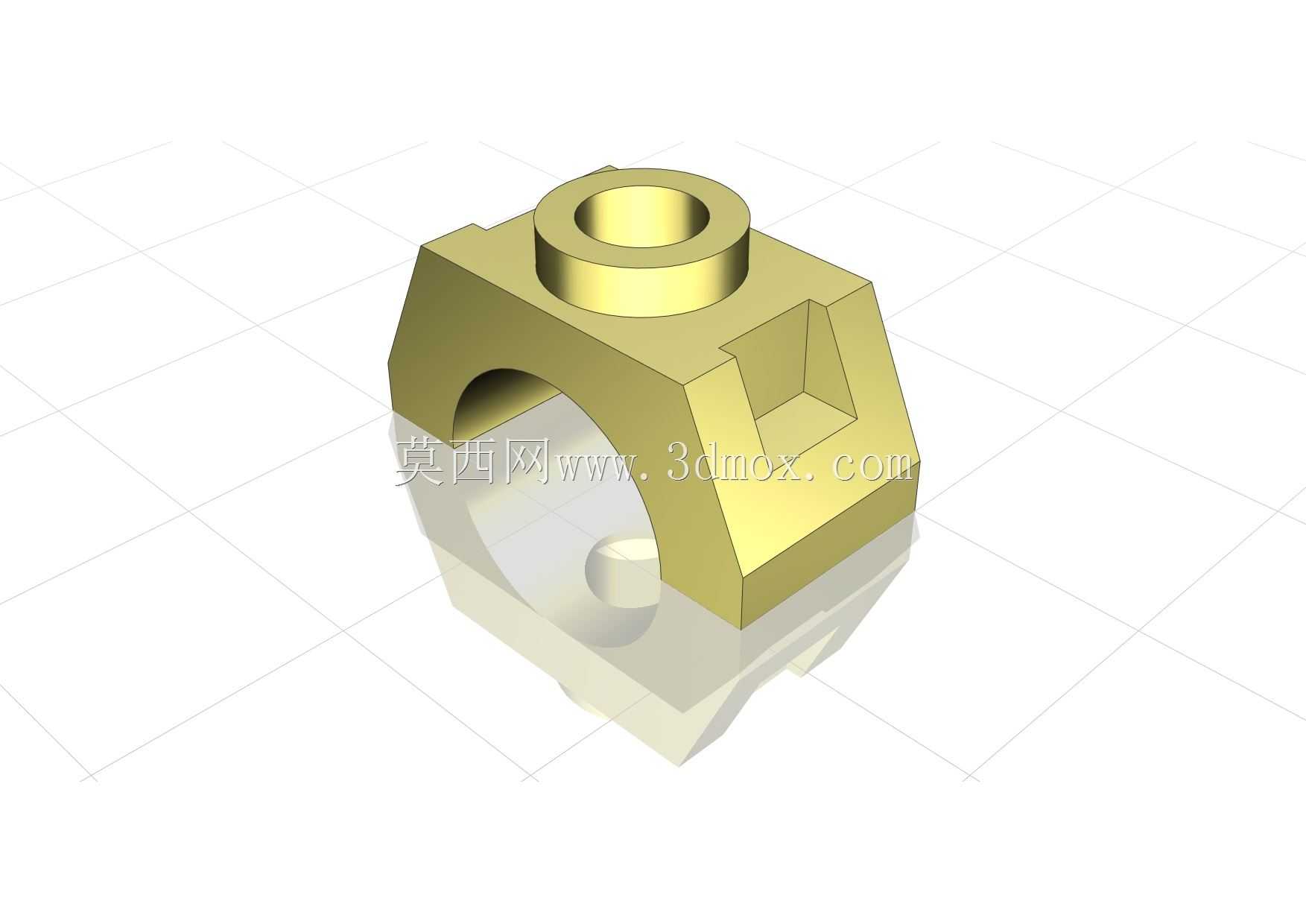

　　该铰接支座类构件在中小型工装夹具、轻工输送线、可调式支撑机构中十分常见，核心作用是作为两个相对摆动部件的中间连接载体，同时承担径向铰接承载与轴向定位约束。从结构布局来看，构件主体采用近似方块的基座形态，底部预留半开放的弧形避让空间，该空间并非随意切除：一方面为配套铰接销轴的穿装、拆卸留出操作间隙，避免装配时销轴与基座底面发生干涉；另一方面在支座安装到配套安装板后，弧形腔可容纳销轴端部的锁紧挡圈或润滑脂留存空间，减少日常维护时的拆解工作量。顶部同轴设置的带孔圆柱凸台是整个零件的核心功能位，凸台内孔与铰接销轴采用间隙配合，凸台的轴向高度经过匹配设计，既保证与配对铰耳的接触面宽度足够，降低接触面压，又不会因凸台过高导致整体结构冗余、

　　重量不必要增加。构件侧部开设的方形凹槽属于减重与避让复合结构，在不影响主体受力筋位强度的前提下去除低应力区域的材料，同时为相邻摆动部件的行程末端提供让位空间，避免机构运动到极限位置时发生硬碰撞。设计思路上优先遵循铸造或铣削加工的工艺合理性：所有外部棱边均设置过渡圆角，避免应力集中在交变载荷下产生裂纹；凸台与基座衔接处做加厚补强，抵消铰接孔受径向力时产生的弯曲应力；基座底面为完整安装基准面，平面度要求控制在常规工装安装公差范围内，保证支座固定后铰接孔轴线与安装基准的平行度符合装配要求。外形尺寸边界方面，基座的长宽尺寸以覆盖铰接受力的支撑范围为原则，宽度方向预留足够的安装孔布置空间，顶部凸台外径大于内孔直径的两倍，

　　保证孔壁拥有充足的承压厚度；整体高度适配配套铰耳的叠装厚度，安装时基座底面贴合设备安装面，销轴贯穿凸台内孔与两侧配对铰耳，侧部凹槽朝向机构摆动的活动侧，底部弧形腔对齐销轴的拆装操作方向。实际工况中，这类支座会承受反复的摆动冲击，因此结构上没有采用单薄的悬臂式铰耳设计，而是将铰接孔布置在实体基座上方，让载荷直接传递到下方安装面，受力路径短且刚性充足，既可以作为手动调节机构的旋转支点，也能用于轻载自动化设备的连杆铰接位置，建模过程中各特征的先后逻辑也完全贴合实际加工顺序，先构建主体方块毛坯，再加工顶部凸台、内孔、侧部凹槽与底部弧形避让腔，最后统一处理圆角与工艺倒角，保证三维结构和实际加工出的零件状态完全一致。
