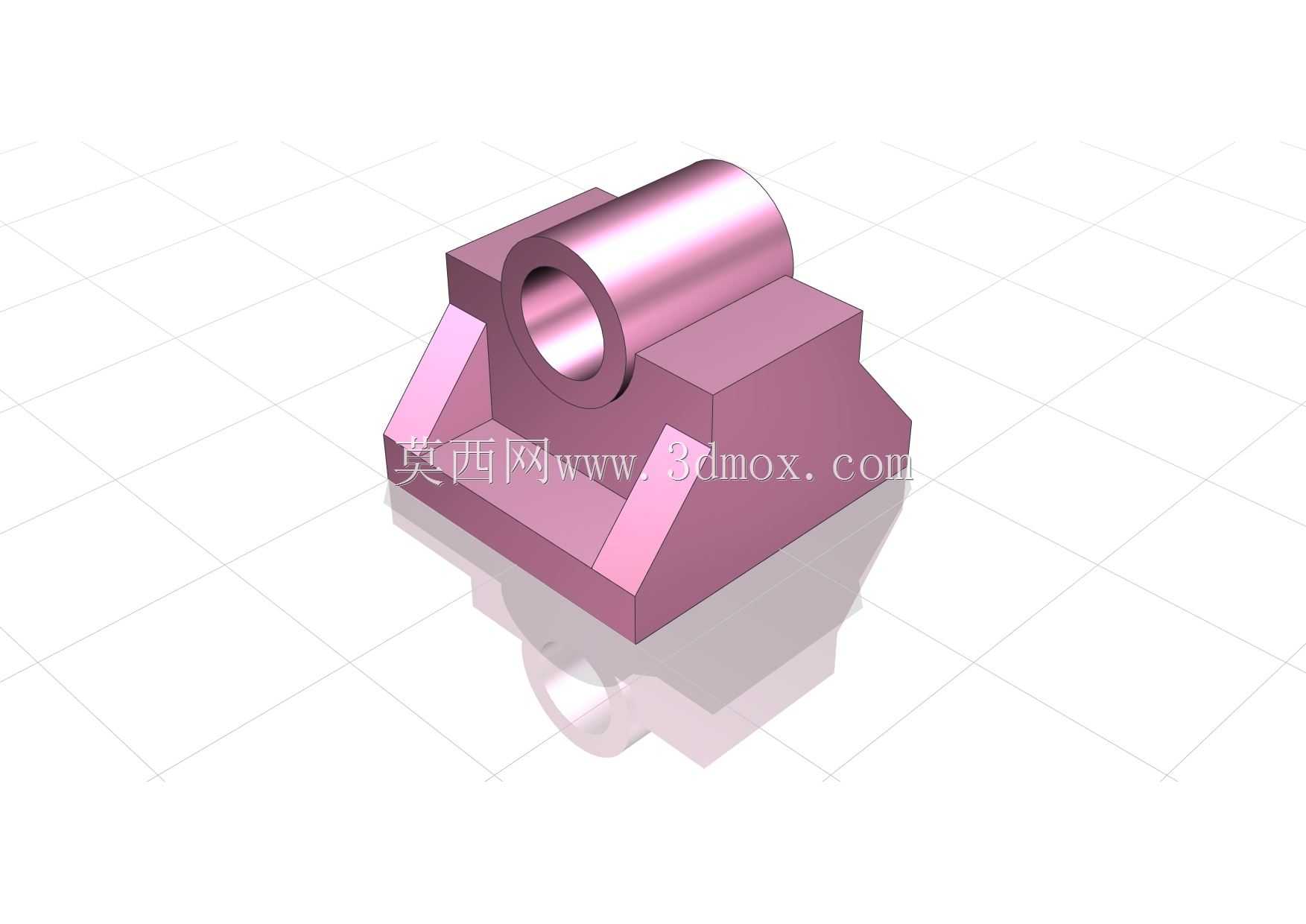

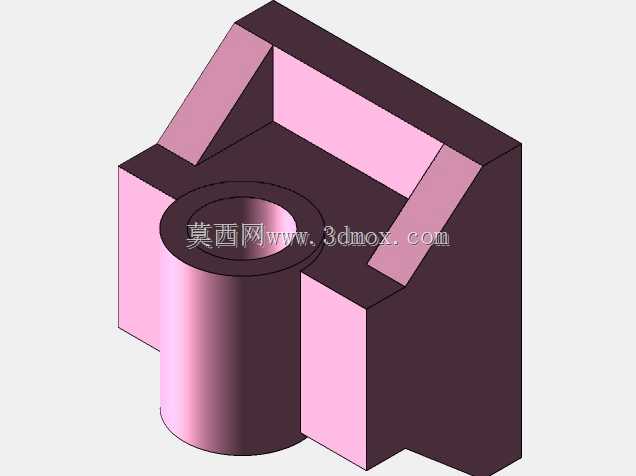

卧式筒座一体式支撑铰接支座

　　该零件属于典型的卧式筒座类支撑构件，整体由下部梯形承托底座、中部两侧加强肋板以及上部水平贯通圆筒组合而成，常见于轻工输送设备、小型工装夹具、教学实训机构以及简易铰接传动部位。上部圆筒提供同轴穿轴空间，可容纳销轴、转轴或衬套，使被支撑件围绕固定轴线完成小幅摆动或旋转；下部加宽底座用于将工作载荷分散传递到安装基面，避免局部应力集中。

　　从结构布置看，圆筒轴线与底座长度方向保持垂直，底座两侧采用斜面收边，既减少实体材料占用，也让外形在铸造或机加工场景中更利于拔模和去毛刺。圆筒下方与底座之间通过对称肋板连接，肋板沿载荷传递方向布置，能够约束圆筒在径向受载时的下挠和扭转。底座顶面保留平整承托区域，圆筒外圆与肋板交接处形成连续过渡，建模时需要重点处理相贯线和圆角关系，保证零件在剖切、装配和工程图生成时几何连续。

　　实际使用中，这类支座通常通过底座底面贴合设备机架或工作台面，安装边界取决于底座外轮廓与底孔位置。若用于固定铰接点，需校核圆筒内径与销轴的配合间隙、圆筒有效支承长度以及底座接触面的压应力；若承受反复摆动载荷，则应关注圆筒内壁磨损区域和肋板根部疲劳风险。外形尺寸设计上，底座宽度应大于圆筒外径，以提高抗倾覆能力；底座高度不宜过薄，否则螺栓预紧或支撑反力会造成底面变形；圆筒长度需略宽于连接耳板，保证销轴装入后两侧挡圈或开口销具有操作空间。

　　三维建模过程可先建立底座梯形块，再叠加圆筒并进行布尔合并，随后绘制肋板轮廓并与主体求交融合。贯通孔应保持单一轴线，孔径与外圆同轴；底座斜面、肋板侧边和圆筒端面需要明确倒角或圆角，以符合常规机械加工习惯。装配检查时，应确认销轴能够顺利穿过圆筒，连接件在摆动范围内不与肋板、底座边缘发生干涉。该模型结构虽不复杂，但覆盖了拉伸、切除、圆角、肋板、同轴孔和实体合并等基础建模要点，适合用于机械结构识图、零件特征拆解以及铰接支座方案练习。
