叉形铰接安装支座三维结构设计

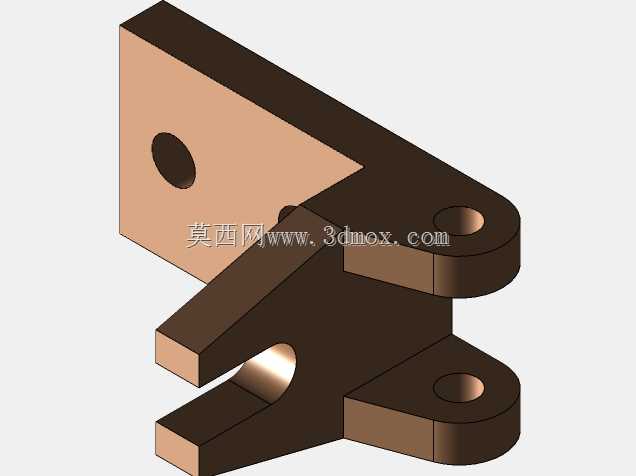

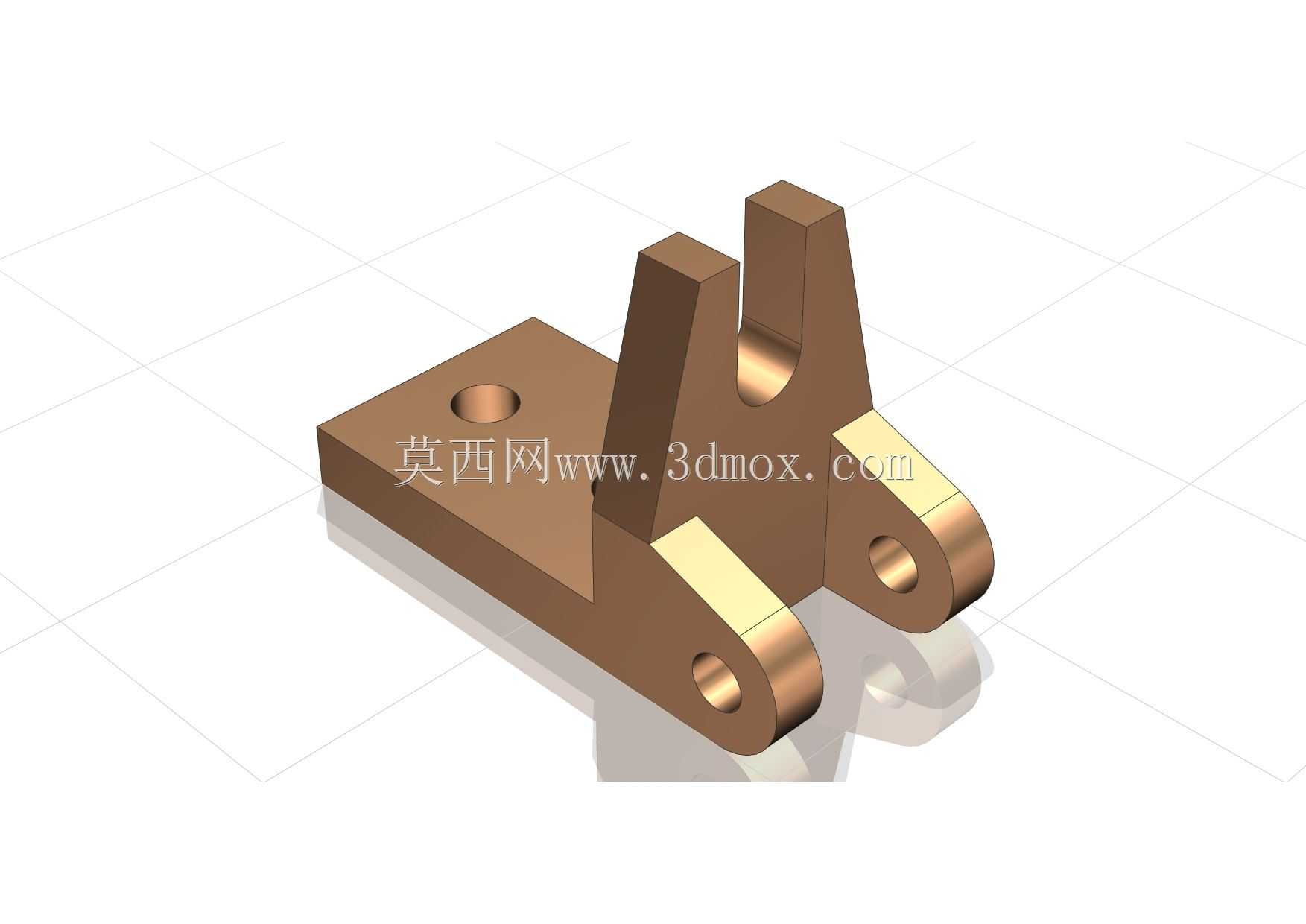

　　该零件属于典型的叉形铰接安装支座，整体由矩形安装底板、两侧带孔耳板以及中部叉形立板组合而成，常见于小型工装夹具、连杆机构、检测治具和轻载摆动机构中。其作用是在设备机架与活动构件之间提供稳定的安装基准，并通过销轴完成转动连接，使被连接件能够绕孔轴进行小角度摆动或定位。

　　底板作为主要承载面，采用平直矩形结构，板面上预留安装孔，可通过螺栓将支座固定在工作台、机架板或设备基座上。底板厚度需要结合载荷方向、螺栓预紧力以及接触面压强进行校核，避免在受拉或受弯时产生明显变形。底板与立板交接区域采用实体过渡，能够降低应力集中，提高支座在反复加载工况下的可靠性。

　　中部叉形结构用于容纳外部连杆、摆臂或压爪，两个立板之间形成开口槽，槽宽决定了配合件的厚度边界。设计时需要保证叉口两侧面平行，槽底与立板连接处保留圆角或加强过渡，以减少铣削加工后的尖角应力。立板顶部开设半圆弧槽，可作为卡入轴类零件的定位面，也可在装配时起到导向作用，使销轴或杆件快速落入工作位置。

　　两侧耳板向外延伸，并分别加工同轴圆孔，孔位是整个零件的功能核心。销轴穿过两孔后，可与外部活动件形成铰链连接。两孔必须保证同轴度，孔端面应与轴线垂直，否则销轴装配后会出现卡滞、偏磨或转动不顺。耳板外侧采用圆弧轮廓，既减轻了局部重量，也避免突出锐边；孔周保留足够壁厚，以承受销轴传递的剪切力和侧向弯矩。

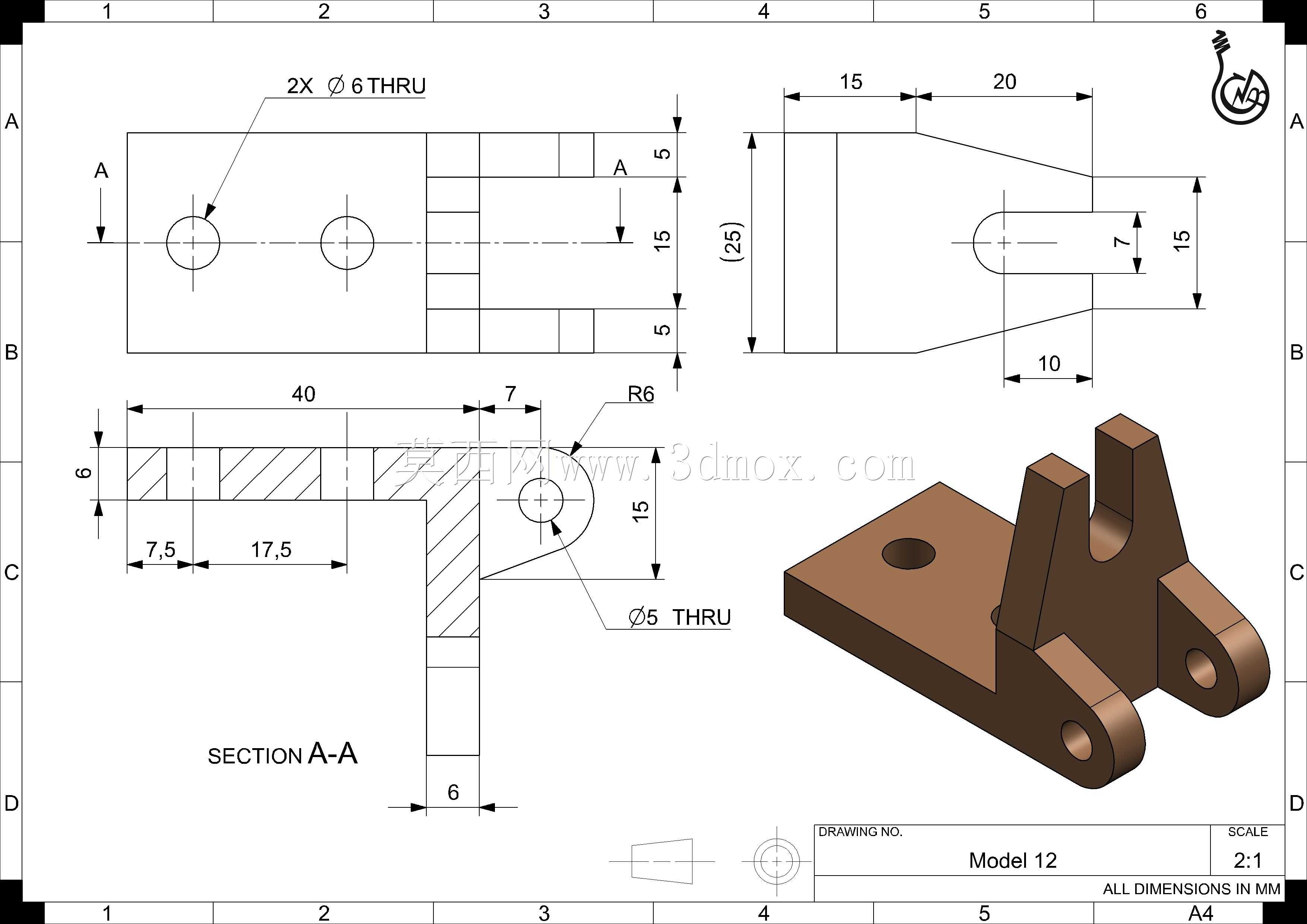

　　从建模思路看，先建立底板实体并确定安装孔位置，再拉伸中部叉形立板，随后构建两侧耳板与销孔特征。圆弧槽、销孔和倒角应在主体结构完成后统一处理，便于后期根据装配间隙调整槽宽、孔径和板厚。外形尺寸方面，底板长度和宽度决定安装边界，耳板孔中心高度决定铰接轴线位置，叉口开度决定可容纳零件厚度，销孔直径则与销轴规格直接相关。

　　实际应用中，这类支座多用于需要定位、夹紧或摆动传递的机械部位。若承受较大冲击载荷，应重点校核销孔挤压应力、耳板撕裂强度和底板螺栓连接稳定性；若用于精密治具，则需控制孔轴位置度、底板平面度以及叉口对称度。整体结构造型简洁，功能分区明确，适合作为机械连接类零件的结构设计与建模练习参考。
