带铰接支座的滑块式铰接支撑构件

　　这套支撑铰接构件在轻工输送线、小型工装夹具台以及可调式工位架里十分常见，底部的长方滑块嵌在配套直线导槽内，承担沿导向方向的滑移承载，上方的筒状铰座用来穿装销轴，和摆臂、连杆或者压头组件形成转动副，把直线滑动的位移转化为摆臂的角度调整，在手动夹紧工装、小型导向顶升机构里，这类零件同时兼顾滑移导向和铰接支点两个功能，不用额外拼接独立滑块与铰耳，减少装配累计误差。

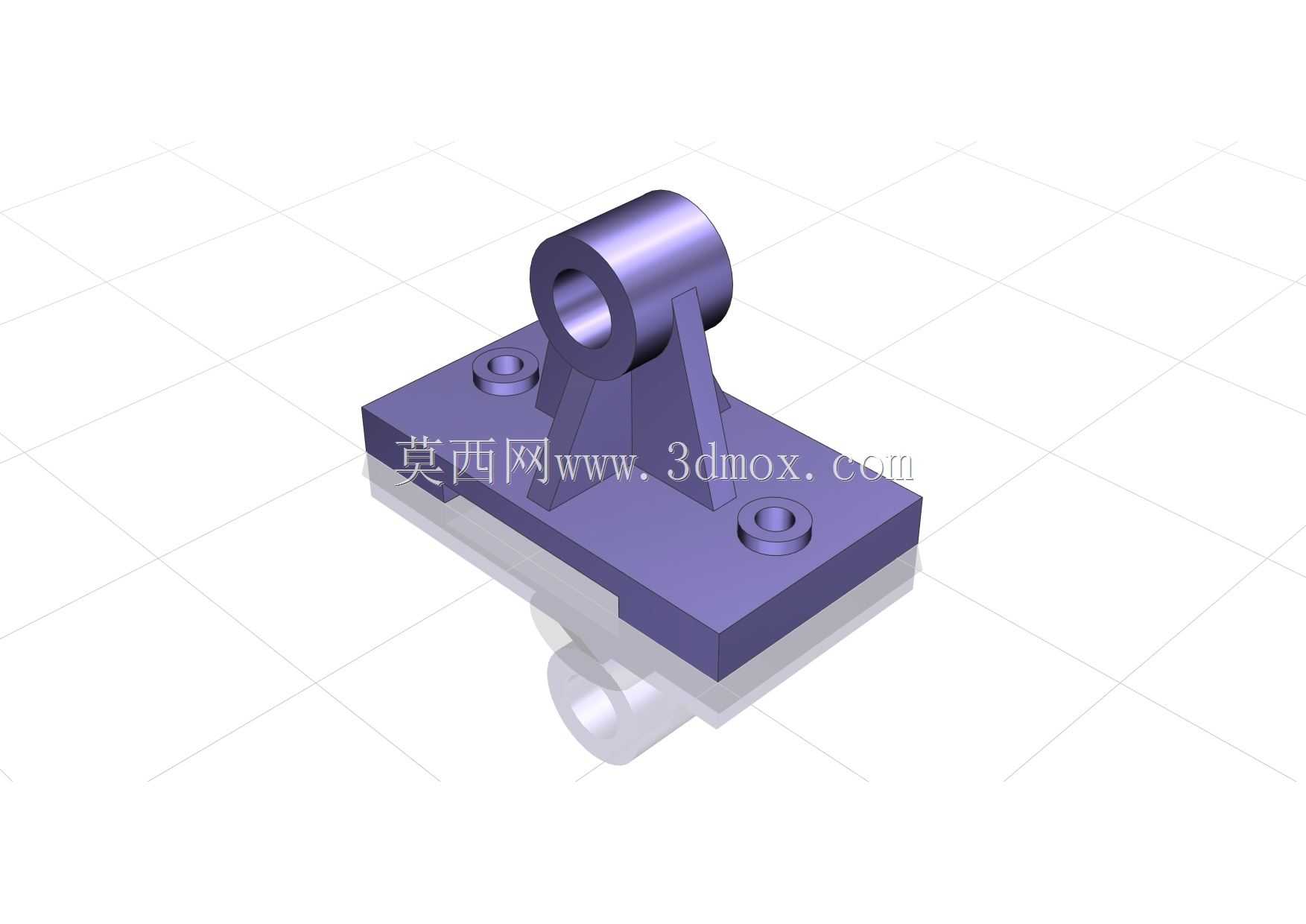

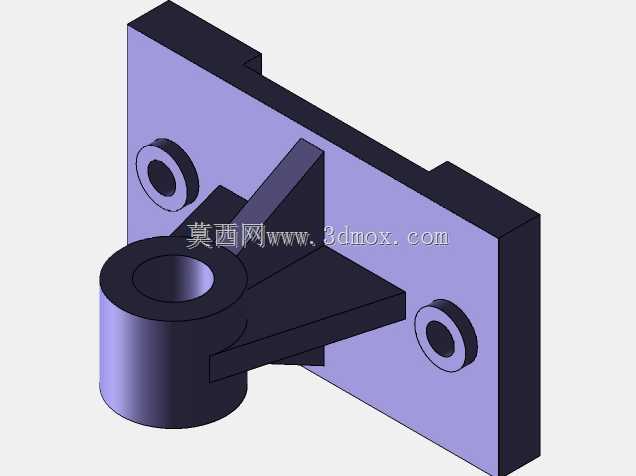

　　从结构布局来看，底板采用带台阶的矩形轮廓，底面预留凸出的导向卡位，和导槽的槽型贴合，限制构件除滑移方向外的其余五个自由度，底板板面分布两处沉头安装孔，既可以在滑块顶面加装辅助挡块、行程触发碰块，也能在不需要长行程滑移的时候，直接穿装紧固件把整个构件锁死在机架台面，作为固定铰接座使用。上方的铰筒轴线和底板滑移方向呈垂直布置，筒体内孔为整圆贯通设计，销轴穿入后两端可以搭配卡簧或者轴套限位，铰筒和底板之间用两侧对称的三角加强筋连接，筋板从筒壁外侧一直延伸到底板上表面，把铰接点受到的径向载荷直接传导到底板全域，避免铰筒根部出现应力集中断裂。

　　建模时先以底板导向面为基准拉伸出基础块体，再切出底部的导向凸台与板面沉孔，铰筒部分先绘制同轴的内外圆柱特征，保证内孔的同轴度公差，两侧筋板采用拉伸结合拔模处理，和筒壁、底板交接的位置添加铸造圆角，避免热处理或者载荷冲击时在转角处产生裂纹。整体安装边界需要提前核对：底板的宽度要和配套导槽的内槽宽留0.2到0.5毫米的滑动间隙，铰筒的中心高要和配对摆臂的铰接孔中心高对齐，销轴的长度要超出铰筒两端面各3到5毫米，方便安装限位件。实际工况里，这个构件承受的载荷多为低频交变的径向压力，滑块底面和导槽接触面可以预留润滑脂槽，长期往复滑动时减少磨损，铰筒内孔如果搭配自润滑轴套，还可以在无频繁注油的工位环境下长期使用，整体结构没有复杂曲面，常规铣削、3D打印或者小批量铸造成型都能实现，非常适合入门结构设计人员练习组合特征建模、装配公差匹配以及受力筋布局的实操案例。
