卧式承压储液罐体带爬梯支座结构

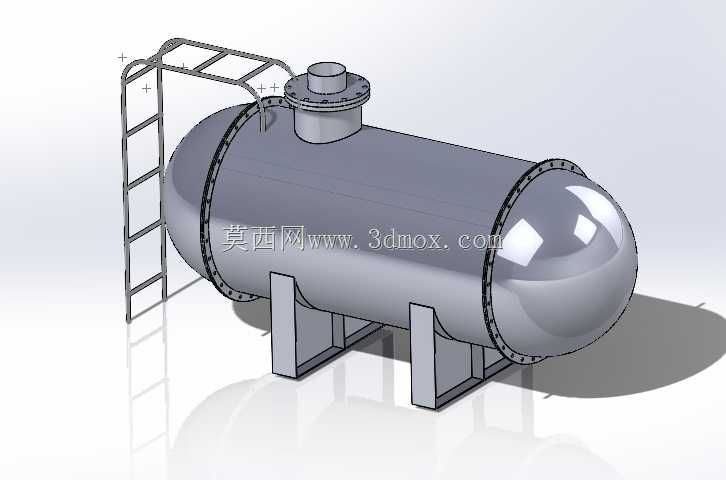

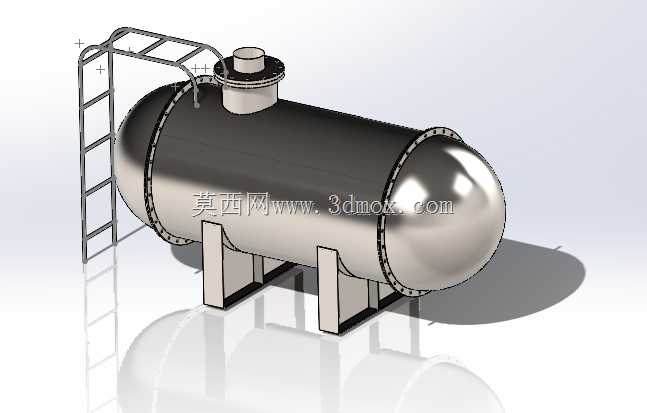

　　这套卧式承压储液罐体结构，面向化工原料暂存、水处理中间缓存、轻工流体工段以及厂区公用工程储槽类场景搭建，整体采用横置圆筒搭配两端椭圆封头的经典构型，相比立式储罐，卧式布置重心更低，对厂房层高要求小，配套鞍式支座落地承载，在中小型车间、撬装集成装置、户外露天罐区都能适配。

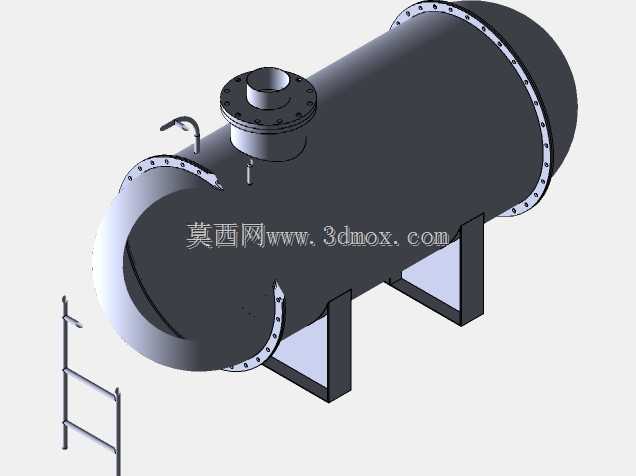

　　从结构细节拆解，筒体两端采用整圈法兰螺栓连接形式，封头可拆，方便后期进入罐体内部做衬里检修、沉积物清理与内件更换，不用整体切割筒体，运维便利性大幅提升。筒体顶部居中设置带法兰的工艺接管口，可对接进料管路、呼吸阀或者压力检测仪表，管口法兰预留标准螺栓孔位，和常规管路管件匹配度高。

　　罐体外侧配套独立直爬梯，爬梯从地面延伸至筒体顶部操作平台，梯架采用型钢弯折成型，踏步间距符合人工登高操作的步幅习惯，梯架和筒体外壁预留足够安全间隙，顶部带弧形护圈延伸至罐顶，方便操作人员登顶开关阀门、巡检仪表。爬梯和罐体之间做分体式装配，二者安装定位互不干涉，现场可根据实际布局调整爬梯摆放方位。

　　支撑部分采用两组对称布置的鞍式支座，支座由立板与底部底板焊接成型，底板预留地脚螺栓安装孔，落地后可通过膨胀螺栓或者预埋地脚件固定在混凝土基础上，支座和筒体外壁贴合面做弧面适配，均匀承载筒体满液后的总重量，避免局部应力集中造成筒体变形。

　　建模过程中先以筒体公称直径为基准拉伸生成圆筒主体，两端椭圆封头按照标准封头曲率做回转成型，法兰盘沿筒体端部圆周阵列螺栓孔，保证孔位分度均匀；鞍座轮廓参考卧式容器支座标准比例搭建，爬梯杆件按等距阵列排布，所有装配位置保留合理工程间隙。安装边界方面，横向总长度覆盖筒体加两端封头外伸尺寸，竖向高度从支座底板到顶部接管法兰端面，侧向宽度包含爬梯外探距离，现场布置时只需在罐体两侧预留操作检修空间、顶部预留接管管路安装高度，即可完成整台储槽的就位对接，罐体承压壁厚、支座间距都可根据实际储液介质密度、工作压力参数在该结构基础上调整适配。
