推拉式快速压紧夹具连杆锁止机构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:653610
  • 推拉式快速压紧夹具连杆锁止机构
  • 推拉式快速压紧夹具连杆锁止机构
  • 推拉式快速压紧夹具连杆锁止机构
  • 推拉式快速压紧夹具连杆锁止机构
  • 推拉式快速压紧夹具连杆锁止机构
  • 推拉式快速压紧夹具连杆锁止机构
  • 推拉式快速压紧夹具连杆锁止机构
  • 推拉式快速压紧夹具连杆锁止机构
  • 推拉式快速压紧夹具连杆锁止机构
  • 推拉式快速压紧夹具连杆锁止机构
  • 推拉式快速压紧夹具连杆锁止机构

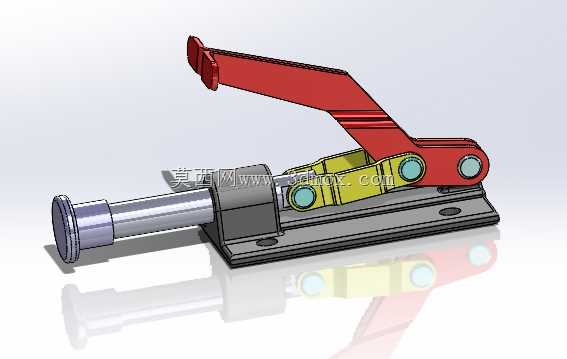

  这套推拉式快速压紧夹具属于工装夹具里常见的手动夹紧单元,核心动作逻辑是通过扳动红色操作手柄,带动内部多组连杆越过死点位置,把横向布置的金属推杆沿轴向推出或拉回,从而对工件端面形成稳定的顶紧、压紧或者定位约束。整套机构在产线工装板、焊接工装、检具、装配工位以及小型加工辅具上使用频率很高,尤其适合需要频繁装拆、夹紧行程明确、操作节拍快的场景:工人只需一次下压或抬起手柄,就能完成夹紧与松开,相比逐个拧螺栓或者使用普通台虎钳,辅助工时能明显压缩,而且夹紧力的重复一致性更好,不会因为操作人员手感差异出现工件松动。

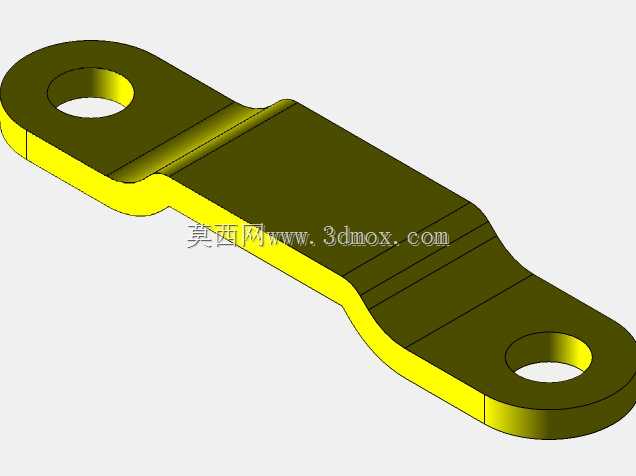

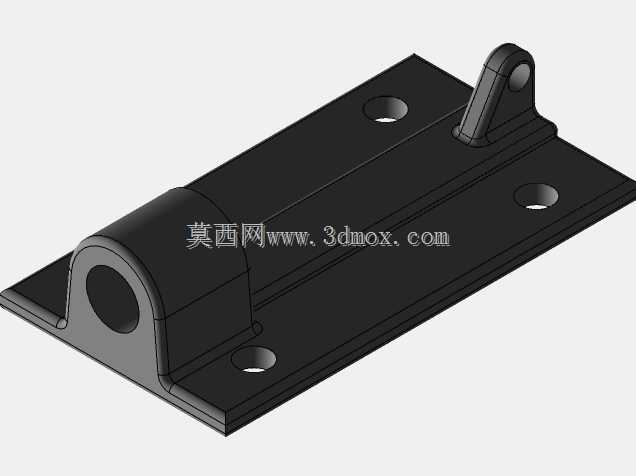

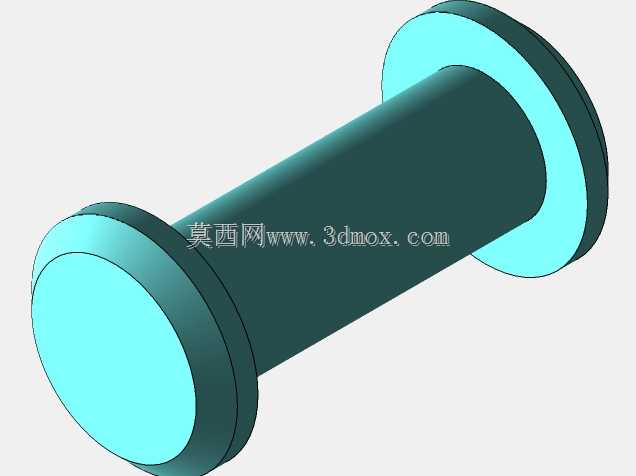

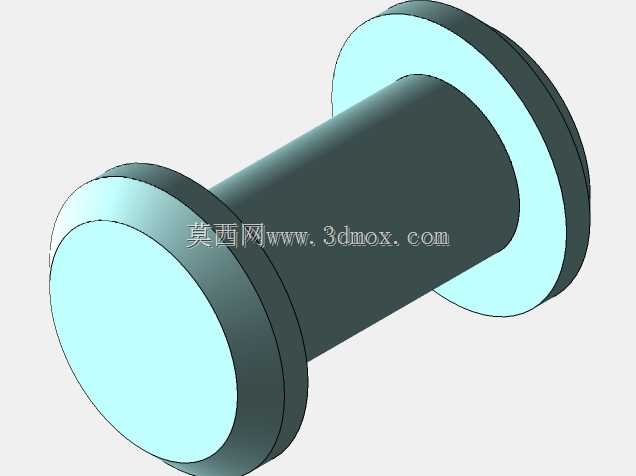

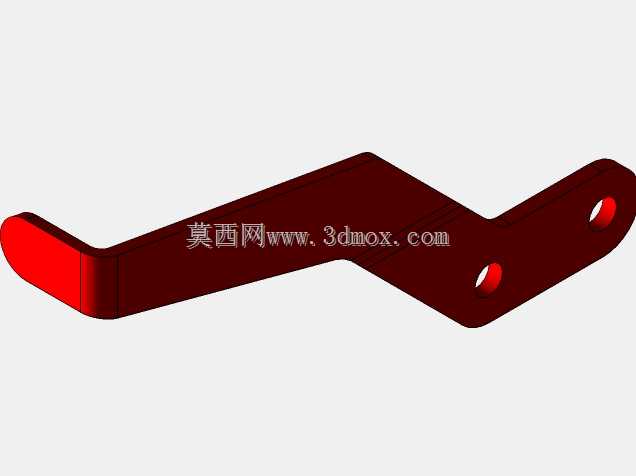

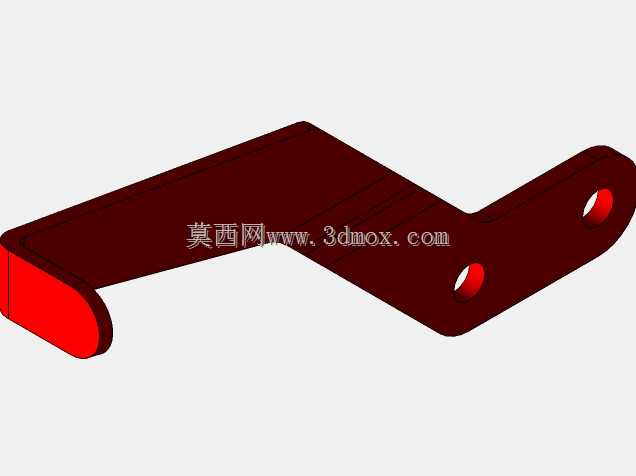

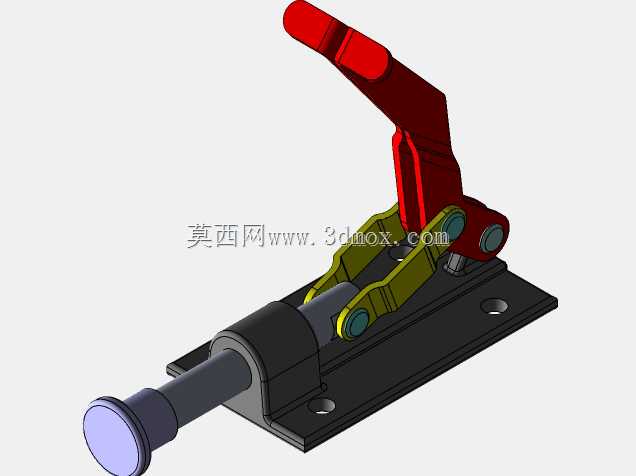

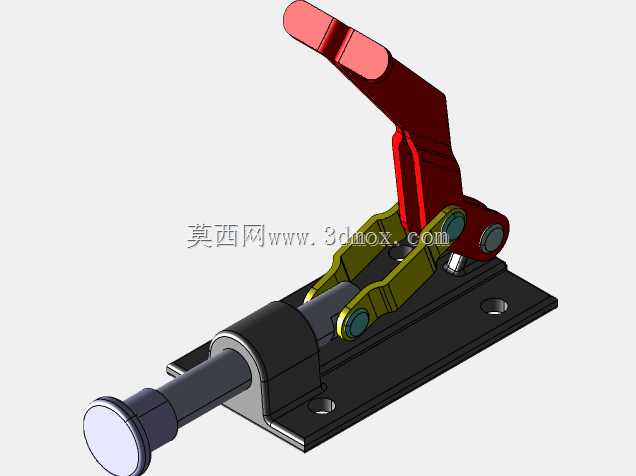

  从结构组成来看,模型完整还原了底座安装板、滑动推杆、导向支座、黄色传动连杆、红色力臂手柄以及各铰接销轴的配合关系。底部是一块带长圆形安装孔的平板底座,孔位沿长度方向对称布置,既可以用内六角螺栓直接固定在工装基板、铝型材工作台或者钢制夹具平台上,也能借助长孔微调安装位置,补偿底板加工和现场装配的累计误差。推杆为阶梯轴形式,前端是较粗的圆柱形顶推端,工作时直接抵靠工件侧面、挡块或者专用压头;后端穿过导向支座,保证轴向运动过程中不发生明显偏摆。导向支座本身承担径向支撑作用,约束推杆除轴向移动以外的自由度,避免长期受侧向载荷后出现卡滞。

  连杆机构是这套夹具的设计重点。红色手柄与底座、黄色连杆、推杆尾部之间通过多个销轴形成铰接四连杆传动链:当手柄向下扳动到接近贴合底座的位置时,连杆铰接点会越过机构死点,此时即使工件受到振动、切削力或者焊接热变形带来的反作用力,手柄也不会自行回弹松开,夹紧状态具备机械自锁特性。反向抬起手柄时,连杆越过死点并带动推杆快速退回,完成释放。这种利用死点锁止的思路在手动夹钳、肘节夹具、快速压钳上非常典型,优点是不需要持续施加外力就能保持夹紧,对气源、电源没有依赖,在没有气动液压条件的工位、野外维修工装或者简易检具上适应性很强。

  建模时需要重点处理几处配合关系。其一是推杆与导向支座之间的滑动配合,轴径与导向孔之间要保留合理间隙,既要保证推拉顺畅,又不能间隙过大导致顶推端晃动;工程图中通常按基孔制间隙配合选取,并在导向段预留润滑或防尘空间。其二是各铰接销轴与连杆孔的同轴关系,多个铰接点的中心距直接决定死点位置和手柄操作力,中心距偏差过大时会出现锁止不到位、手柄悬空或者夹紧行程不足。其三是底座安装孔与推杆轴线的平行度,若安装面加工不平或者固定后支座歪斜,推杆长期受径向附加弯矩,容易出现拉伤、爬行。

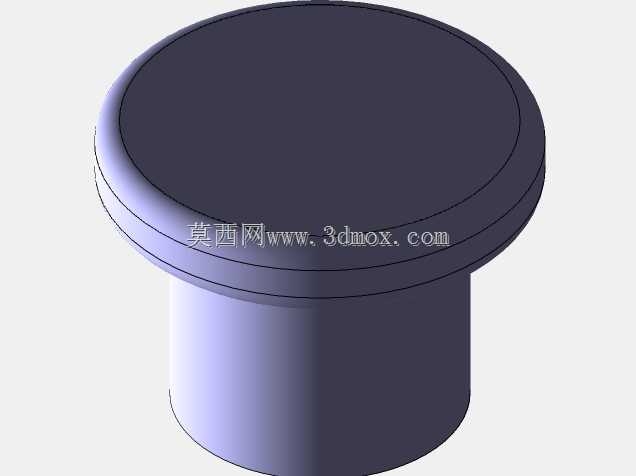

  外形与安装边界方面,该夹具整体呈低矮的卧式布局,底座长度方向覆盖推杆行程和手柄回转区域,宽度方向主要由导向支座和连杆摆幅决定。布置到工装上时,不能只看静态轮廓,还要给红色手柄预留完整的上下摆动空间,尤其手柄抬起状态下会向斜上方伸出较高,周围的工件、挡销、气缸、管路或者护罩都不能干涉其运动弧线。推杆前端还要根据被夹工件形状更换压头:顶紧平面工件可使用平挡块,夹持圆弧面可配V形块,需要避让薄壁件时可换成橡胶垫或尼龙压头,避免局部压痕。

  实际选型和应用中,这类夹具常用于焊接工位顶住型材、装配线上固定壳体、加工辅具中限制工件横向窜动,以及检测治具里把零件推靠到定位面。它提供的是沿推杆轴线方向的约束,更适合侧向顶紧和推拉定位;若需要垂直向下压紧,则应配合压臂或选择对应形式的快速夹钳。设计人员在三维布局阶段应核对夹紧行程是否覆盖工件公差、顶紧力是否与手柄力臂匹配、安装面是否有足够螺栓空间,并把连杆死点位置、销轴强度和压头接触形式一并纳入校核,才能让夹具在高频次操作下保持可靠、顺畅和耐用。
