内燃机活塞连杆总成结构设计

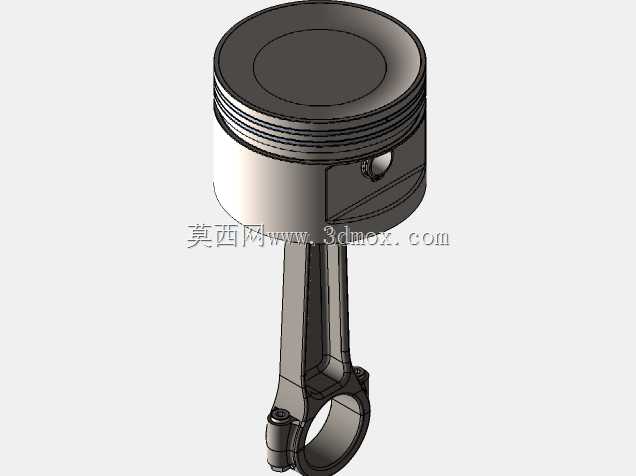

　　这套活塞连杆总成是往复式内燃机核心运动部件，完整还原了活塞头部、环带组、销座、连杆杆身、大小端轴承位的全部结构特征，建模过程中严格遵循内燃机曲柄连杆机构的实际装配逻辑，所有配合面的形位关系都按照量产发动机的设计规范搭建。从实际装机场景来看，该部件直接承担燃烧室燃气压力的传递工作：活塞顶面承接燃烧做功产生的高压燃气推力，通过活塞销将力传导至连杆，再由连杆大端带动曲轴旋转，把活塞的直线往复运动转化为曲轴的旋转扭矩输出，是汽油机、小型柴油机动力输出路径里不可或缺的核心组件。

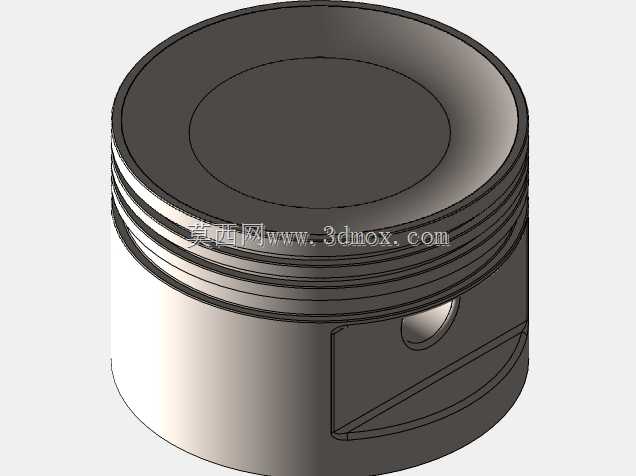

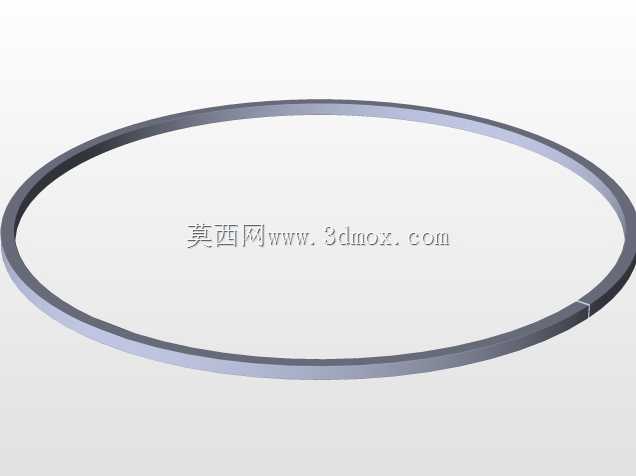

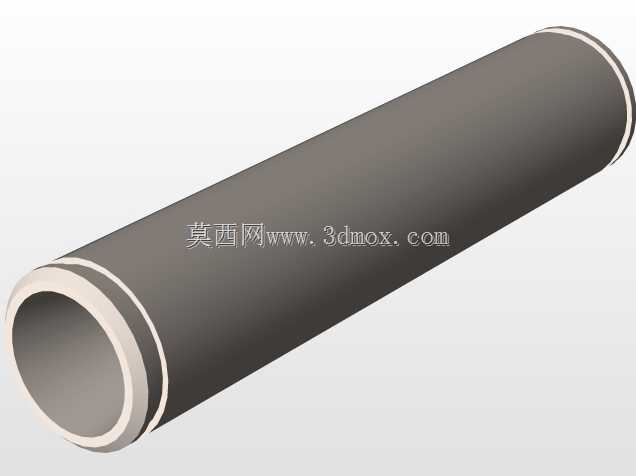

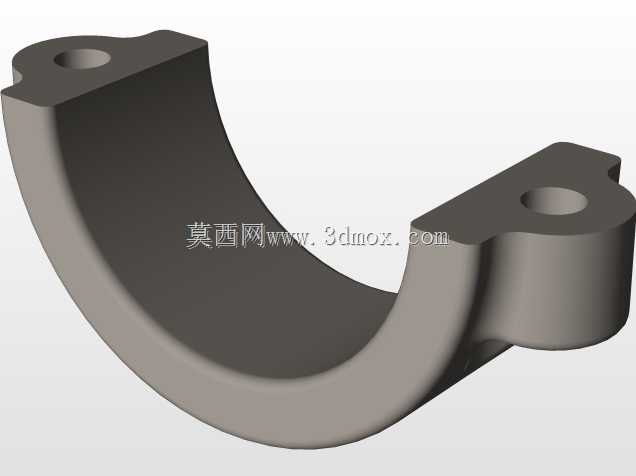

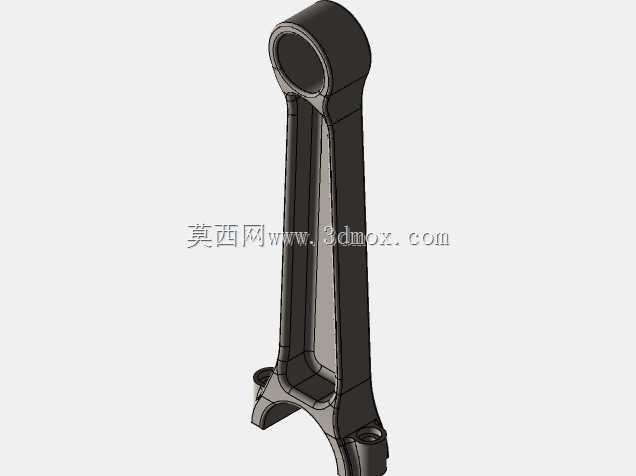

　　结构设计层面，活塞头部预留了三道环槽的安装空间，分别对应两道气环与一道油环：气环负责密封燃烧室高压燃气，避免做功冲程燃气窜入曲轴箱，油环则刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧。活塞销座部位做了加厚加强处理，匹配全浮式活塞销的装配形式，销座两侧预留卡环槽，用于安装限位卡簧，避免活塞销工作过程中轴向窜动刮伤气缸内壁。连杆部分采用工字形截面杆身，这种截面形式在同等重量下能获得更高的抗弯与抗扭刚度，适配发动机高转速工况下的交变载荷冲击；连杆小端压装衬套，与活塞销形成转动配合，大端为剖分式结构，配套连杆轴承盖，通过高强度螺栓锁紧，装配后可夹持在曲轴连杆轴颈上，轴瓦安装位的尺寸公差直接决定运转时的油膜形成效果。

　　外形与安装边界上，活塞外径与气缸内径采用间隙配合，冷态装配间隙控制在微米级，既要保证发动机热机后活塞受热膨胀不会卡滞在缸筒内，又要避免间隙过大导致敲缸、窜气问题。活塞顶面的燃烧室凹坑造型匹配对应机型的挤气涡流设计，环槽的轴向宽度、槽底圆角都做了应力释放处理，避免高频交变载荷下环槽部位出现疲劳裂纹。连杆大端的剖分面采用平切口形式，适配中小排量发动机的轴颈尺寸，连杆螺栓的安装孔位、轴承盖的定位止口都完整建模，装配时连杆体与轴承盖的配对标记位置也在结构中有所体现。整套总成的运动包络需要在设计阶段就完成校核：活塞运行到上止点时顶面不能与气门发生碰撞，下行到下止点时活塞裙部不能超出气缸筒下端面，连杆摆动过程中不能与缸体曲轴箱内壁、曲轴平衡块发生运动干涉。这类结构建模不仅要还原外观形状，更要把实际装机的配合关系、运动逻辑全部体现，可直接用于教学演示、运动仿真以及新机型的结构方案参考。
