单缸内燃机曲轴传动组件结构设计

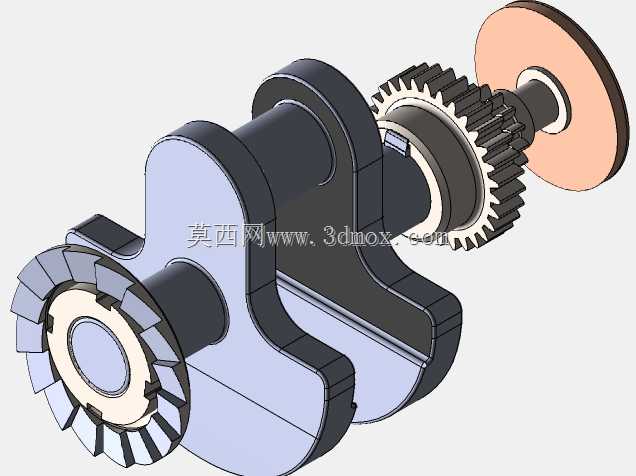

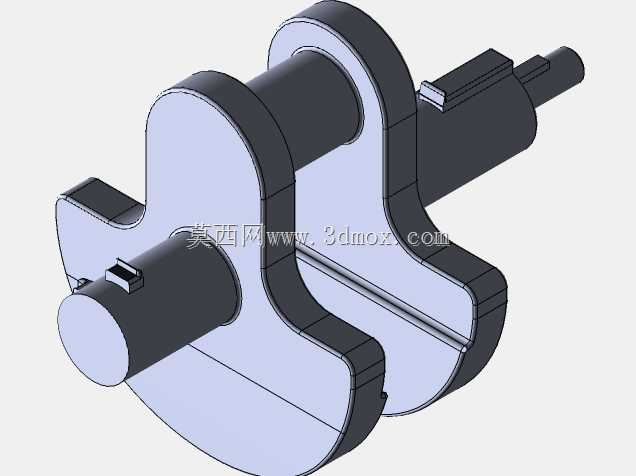

　　这套曲轴传动组件面向小型单缸内燃机的动力输出端开发，核心作用是把活塞往复直线运动转化为旋转扭矩，同时整合正时传动、轴向限位与动力输出接口，常见于小型通用汽油机、微型发电机组、便携式园林机械以及小型农用动力设备的动力舱内。从结构布局来看，组件包含曲轴本体、正时齿轮、输出端连接盘与端部止推结构，曲轴的两个曲柄臂采用异形加厚构型，在控制整体回转质量的前提下保证曲柄销部位的抗弯刚度，避免高转速下曲柄臂发生挠曲变形。设计阶段首先要确定主轴颈与曲柄销的中心距，也就是活塞行程对应的曲柄半径，这个尺寸直接决定活塞的上下止点位置，建模时需要和缸体、活塞连杆组的运动包络做干涉校验，预留连杆大头在曲柄臂两侧的摆动间隙。

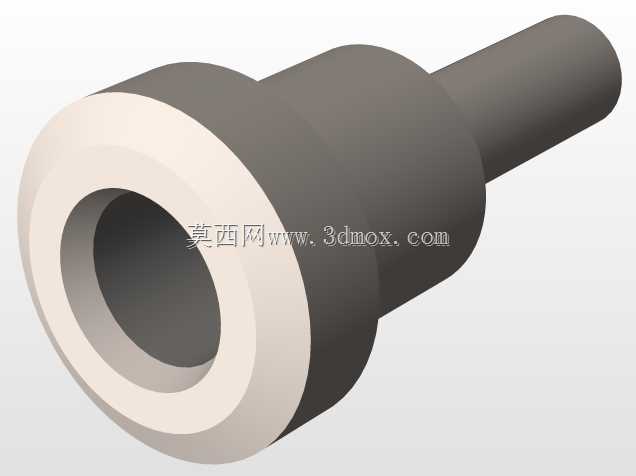

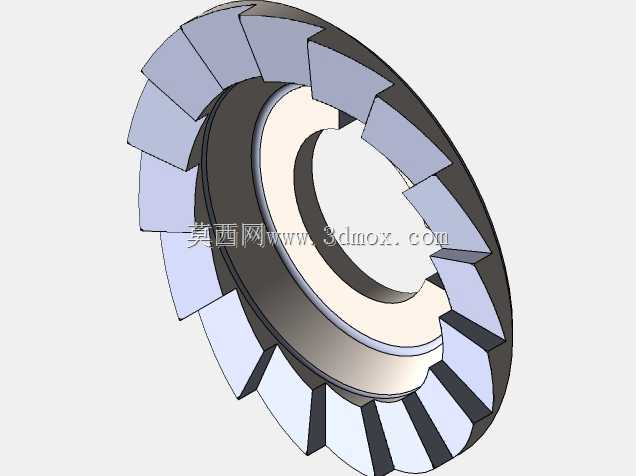

　　主轴颈的直径选取要匹配整机的轴承承载能力，轴颈表面的配合公差需要和轴瓦的安装间隙对应，两端轴颈的同轴度是加工和装配的核心管控项，三维建模时将两段主轴颈设置为同基准回转特征，方便后续工程图直接导出形位公差标注。曲轴一端集成的正时齿轮采用直齿构型，齿部参数和配气机构的凸轮轴齿轮匹配，齿轮和轴颈之间通过定位面周向固定，保证配气相位和活塞行程的对应关系，齿轮侧的轴段预留卡环安装槽，用来限制齿轮的轴向窜动。另一端的圆盘类连接结构作为动力输出接口，端面可安装飞轮或者皮带轮，圆盘的径向尺寸需要兼顾飞轮的安装定位需求和曲轴箱内部的避让空间，圆盘和轴颈的过渡位置设置圆角，降低应力集中带来的断裂风险。靠近输出侧的带齿盘结构用于转速信号采集或者启动啮合，

　　齿形的周向分布均匀度直接影响转速反馈的精度，建模时齿形阵列以曲轴回转中心为基准，保证每个齿的相位偏差控制在设计允许范围内。安装边界方面，曲轴整体的轴向长度需要和曲轴箱的两侧轴承座间距匹配，两个主轴颈的支撑跨距经过校核，跨距过大会大幅降低轴系的临界转速，跨距过小则会给连杆的运动空间带来限制。曲柄臂的外轮廓在回转时形成的轨迹需要和曲轴箱内壁保留足够安全间隙，避免热态膨胀或者高速动平衡偏移时出现运动剐蹭。组件的质量分布经过初步配重优化，曲柄臂上的配重结构抵消活塞连杆组的往复惯性力，降低整机运行时的振动水平。所有配合轴段都设计了对应的倒角与退刀槽，方便实际加工时的磨削工序和装配时的轴承压装，相邻轴段之间的轴肩高度统一按照轴承内圈的定位高度设定，既保证轴向定位可靠，又不会出现轴承拆卸时无受力位置的问题。整套模型完整还原了曲轴组件各零件的装配关系，可直接用于运动仿真、干涉检查以及后续的工程图输出。
