带轮张紧支座中间传动支撑组件

　　这套中间传动支撑组件常见于小型输送线、实验台架、教学实训设备以及轻载传动工位中，核心作用是把旋转动力从输入端传递到执行端，同时通过支座结构为转轴提供稳定支撑，避免带轮运转时出现悬臂挠曲、带体跑偏或振动放大。现场布局时，这类组件往往布置在电机与工作轴之间的过渡位置，既可以承担一级带传动的转向与减速功能，也能在空间受限的设备里充当中间惰轮座，补偿皮带长期运行后产生的松弛量。

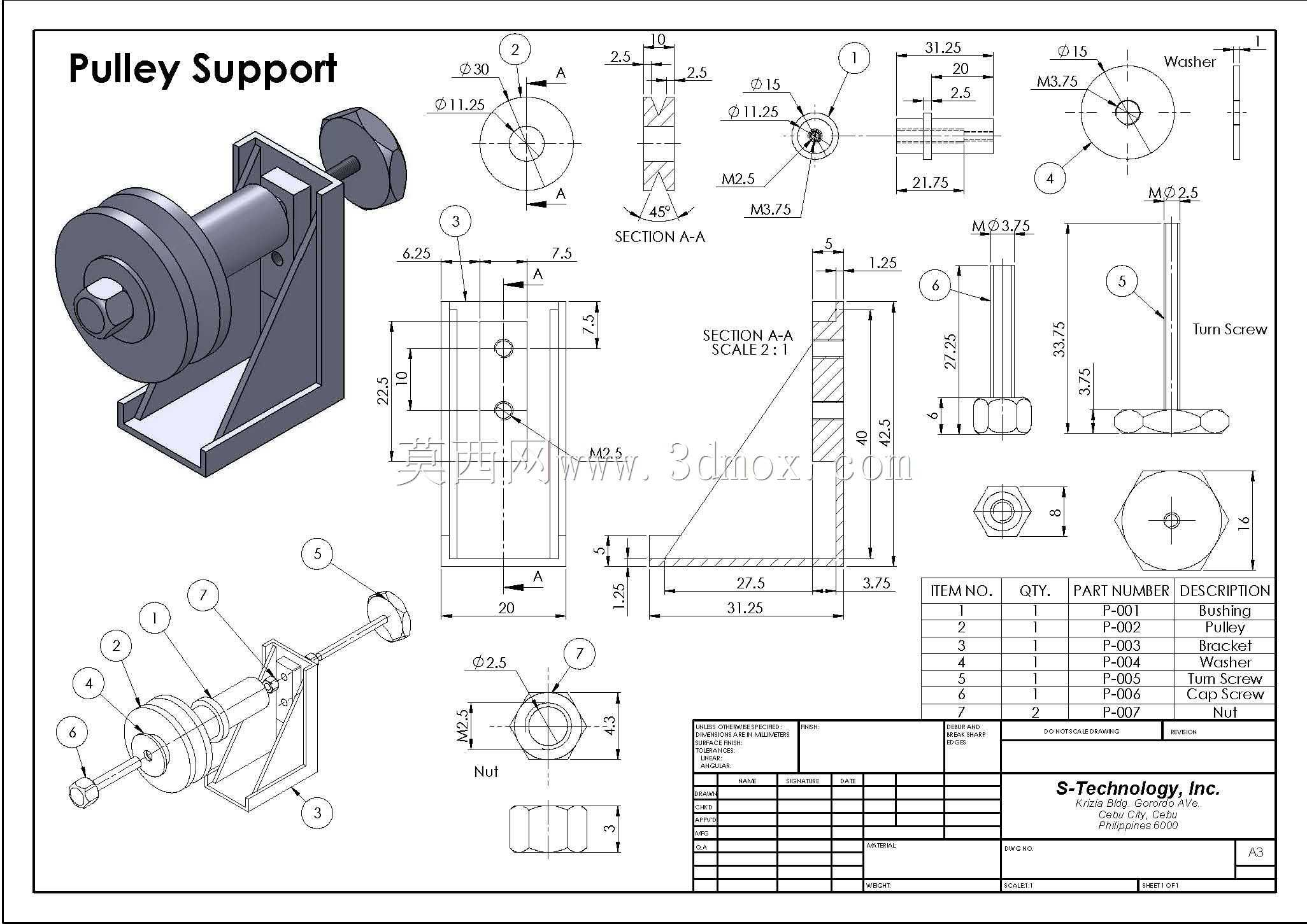

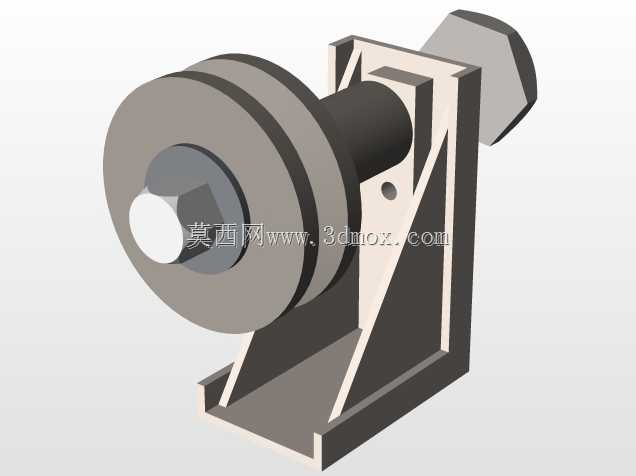

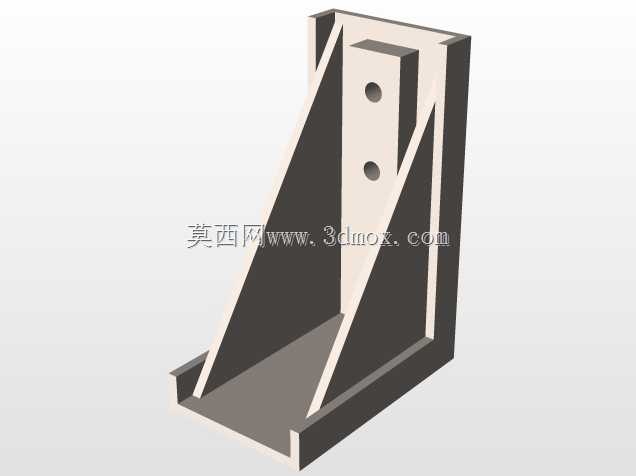

　　从结构上看，组件由L形折弯风格的焊接式支座、水平转轴、双槽带轮、端部锁紧件以及加强筋板组成。支座底板预留安装贴合面，侧板向上伸出并开设轴孔，三角筋板连接底板与立板，使受载方向形成封闭传力路径。带轮工作时，皮带拉力会沿径向作用在轴端，若没有筋板分担弯矩，立板容易在交变载荷下出现开口变形；加入斜向筋板后，力流可从轴孔经立板、筋板传递到底板螺栓，再进入设备机架，整体刚性明显提升。

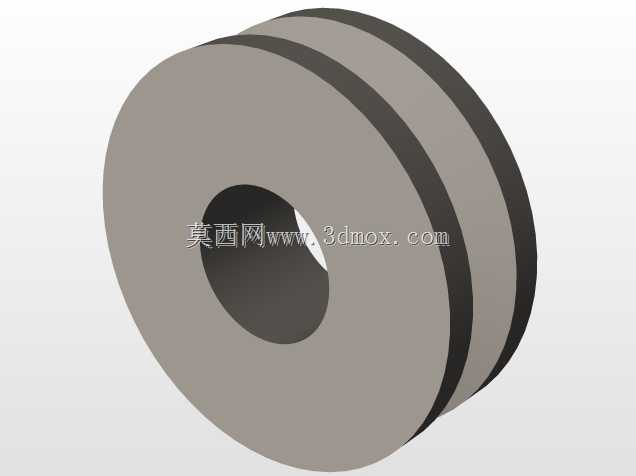

　　设计思路上，轴系采用一端支撑、一端装轮的布置方式，带轮靠近支座孔位布置，可缩短悬臂长度，降低轴的弯曲应力。轴端外伸的六角锁紧件用于轴向定位，防止带轮在启停冲击下窜动；带轮轮槽截面需与所选V带或平带规格匹配，槽面粗糙度和槽角公差直接影响皮带贴合面积。支座立板上的小孔可作为油杯孔、定位销孔或传感器安装孔，方便后期维护时加注润滑脂或检测轴端转速。

　　外形与安装边界方面，底板呈矩形轮廓，四角区域可布置安装螺栓，建模时需预留扳手空间；立板高度决定带轮中心高，选型时要与电机轴中心高、从动轴中心高保持一致，避免皮带偏斜。带轮外径方向要留出皮带安装与护罩空间，轴向外侧则需保证锁紧件拆装距离。三维建模过程中，应重点核对轴孔配合、带轮槽间距、底板螺栓孔与机架孔位的一致性，并在装配环境里检查皮带包角、轴端干涉以及护罩最小间隙，确保工程出图后可直接投入加工与装配。
