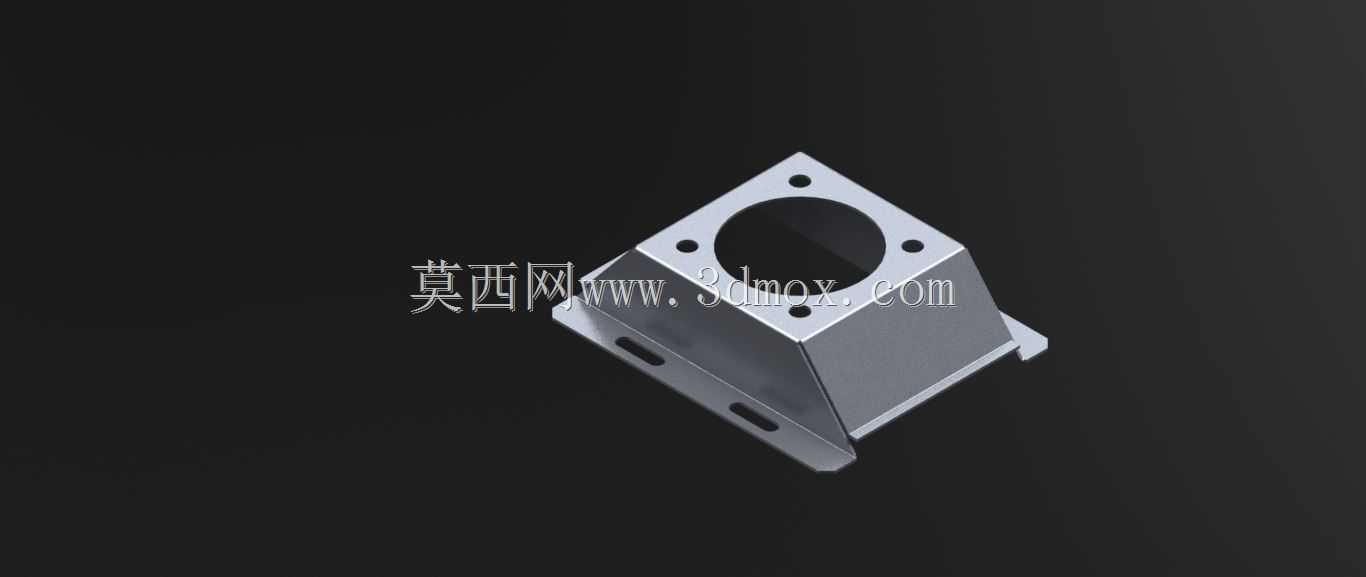

方形法兰安装金属钣金支撑座结构

　　这款钣金支撑结构在工业现场的应用场景十分广泛，常见于各类需要对动力元件、传感模块做垂直固定的设备工位，比如小型输送线的驱动端电机承托、视觉检测工位的相机模组安装座、自动化设备里的小型气缸固定支座，都能见到这类结构的身影。实际使用中，它的核心作用是为上方搭载的元件提供稳定的刚性支撑，同时通过底部的折边安装耳，将上部载荷均匀传递到设备的安装基板上，避免上部元件运行时产生的振动直接传导到设备主框架，也能抵消元件工作时产生的径向、轴向窜动。从功能特性来看，整体采用金属板材折弯焊接成型，相比铸造支座重量更轻，生产周期更短，适合小批量定制化设备的快速搭建需求，板材的厚度选型可以根据上部搭载元件的重量做灵活调整，

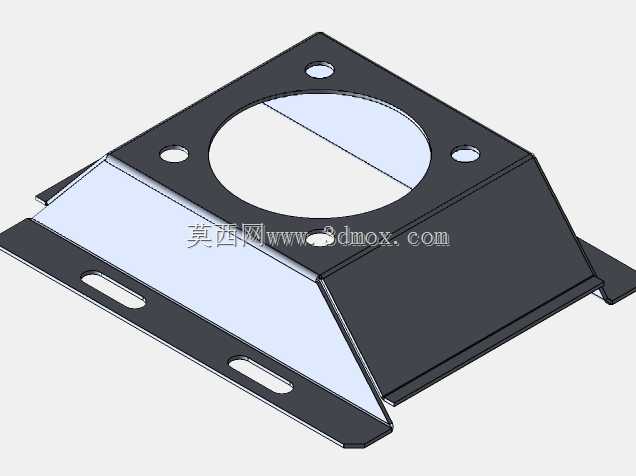

　　常规工况下选用2mm到3mm的冷轧钢板即可满足大部分小型元件的承重需求，若搭载较重的动力部件，可更换为4mm以上的板材或者不锈钢板材适配腐蚀工况。设计思路上，上部的方形法兰面做了四个均布的安装孔，孔位间距匹配常规小型标准元件的安装法兰尺寸，中心的大尺寸通孔是为了给上部元件的输出轴、接线端或者管路留出穿过空间，避免安装时出现干涉，法兰面的平面度在折弯后做了简单校平处理，保证上部元件安装后不会出现倾斜偏角。下部的支撑段采用梯形收腰的折弯结构，相比直筒结构抗扭性能更好，四个侧面的折弯边互相咬合焊接后，整体的结构刚性大幅提升，不会因为单侧受力出现侧壁变形。底部向外延伸的两个安装折耳上开有长条形安装孔，长孔的设计是为了补偿安装时的孔位误差，

　　现场安装时不需要严格对齐基板上的预装孔位，可在小范围内调整支座的安装位置，降低现场装配的对位难度。外形尺寸方面，上部法兰的方形轮廓尺寸控制在常规小型元件的适配范围内，不会占用过多安装空间，整体高度根据常见的安装避让需求设计，保证上部元件安装后，底部和设备基板之间留出足够的接线、管路排布空间，安装边界上，两个底部安装耳的外沿间距是现场做基板开孔时需要重点参考的尺寸，要保证安装耳完全贴合在基板的支撑平面上，避免出现悬空导致固定后受力不均。实际建模过程中，这类钣金件需要重点注意折弯系数的设置，保证折弯后的法兰孔位、底部安装孔位和设计尺寸一致，焊接处的止口设计要提前在钣金展开图里预留，避免焊接后出现尺寸偏差，

　　四个侧壁的折弯边要预留足够的焊接搭接量，保证焊接后的结构强度。另外，侧壁上预留的小长槽是为了给内部走线或者散热留出通道，当上部搭载的是发热元件或者需要从侧面接线的元件时，这些槽位可以直接走管穿线，不需要后期额外开孔。在设备选型适配时，需要先确认上部元件的法兰安装孔距是否和上部法兰的孔位匹配，同时核算元件的重量是否在该钣金支座的承重范围内，若有侧向载荷的工况，需要适当增加板材厚度或者在支撑段内部增加加强筋，避免长期受力出现结构变形。安装时先将上部元件通过螺丝固定在顶部法兰面，再将整体支座通过底部的长孔固定在设备基板上，调整好位置后锁紧固定螺丝即可，后期维护时也可以直接松开底部螺丝，连带上部元件一起拆下，不需要单独拆解上部元件，维护效率更高。
