卷边安装式金属钣金连接固定支座

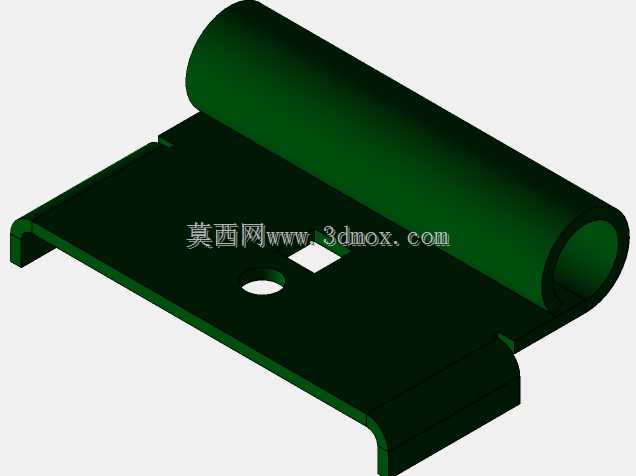

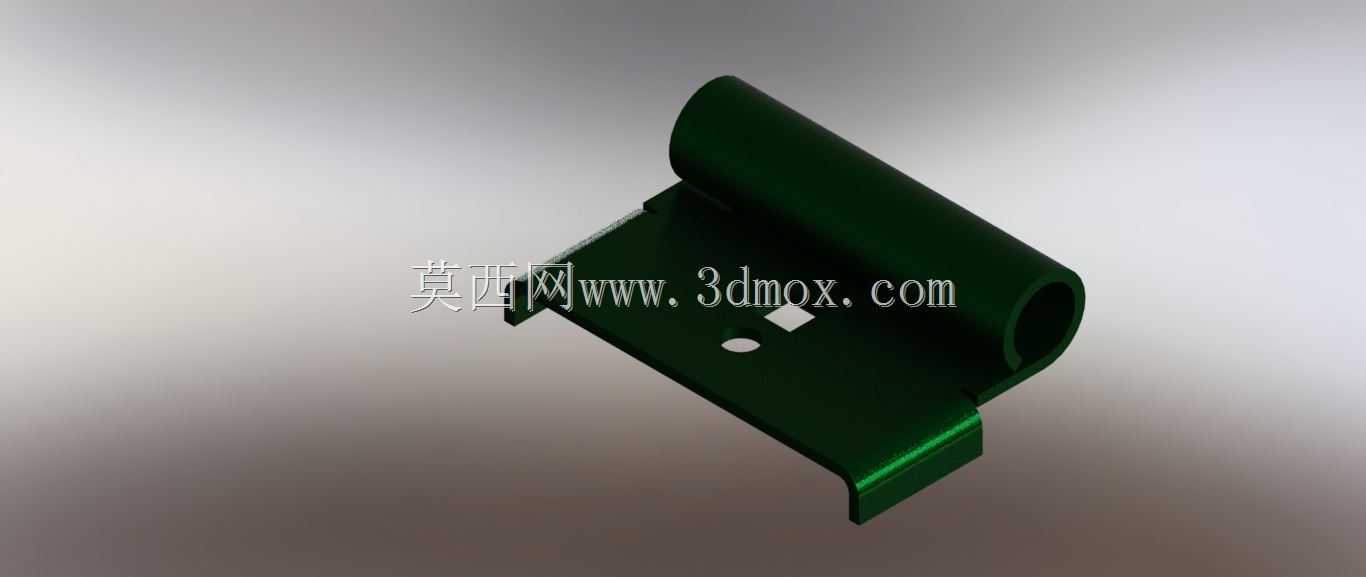

　　这类带卷边筒状结构的钣金支座，在小型机电设备的内部走线、轻型构件铰接场景里应用十分普遍，很多通讯终端、小型工控箱体的内部翻盖结构、活动挡板的铰接端，都会采用这类一体冲压成型的钣金件作为铰接基座，相比分体式的轴座加固定板结构，一体冲压的零件少了装配累计误差，安装后铰接转动的同轴度更容易保证，也省去了多零件拼接的紧固件成本。从结构形态来看，零件主体为弯折成型的平板安装基面，板面上预留了两个安装孔位，一个为圆形通孔用于穿装固定螺丝，另一个为方形定位孔，用于装配时卡入设备基体上的定位凸台，避免安装过程中零件移位，也能在长期受转动扭矩时分担螺丝承受的剪切力，防止固定螺丝受径向力出现断裂或松动。平板一侧向上弯折出弧形挡边，

　　另一侧延伸出整段的卷边圆筒结构，这个卷边结构就是铰接功能的核心载体，卷边的内孔尺寸直接适配对应直径的铰接销轴，卷边的接缝处做了压合处理，成型后圆筒的圆度控制在合理公差范围内，保证销轴穿入后转动无卡滞，同时卷边的轴向长度经过匹配设计，既不会因为过短导致铰接接触面积不足、转动时出现晃量，也不会因为过长占用多余的设备内部空间，给相邻构件留出足够的运动间隙。设计这类钣金件的时候，首先要确认的是安装基面的边界尺寸，要匹配设备内部预留的安装位空间，平板部分的弯折圆角需要符合所选板材的最小折弯半径要求，避免折弯处出现应力集中导致的开裂，尤其是卷边部分的成型，需要计算好板材展开后的下料尺寸，卷边过程中材料的延展量要提前预留，

　　否则成型后的圆筒内孔会出现尺寸偏差，导致销轴无法顺利装配。实际选型应用时，要注意这个支座的承载上限，因为是薄板冲压成型，其卷边部分能承受的径向载荷有限，仅适合用于小型盖板、轻质挡板这类低载荷的铰接场景，不能用于重型构件的承重铰接。安装时先通过方形定位孔将零件卡入基体的定位凸台，确认零件位置无偏移后，再在圆形通孔处穿装紧固件完成固定，装配铰接销轴前要清理卷边内孔的冲压毛刺，避免毛刺卡滞导致转动不畅，长期使用场景下可以在卷边内孔涂抹少量润滑脂，降低转动磨损，延长零件使用寿命。这类一体冲压的钣金支座相比机加工的轴座，生产效率更高，成本更低，适合大批量的设备装配使用，只要板材厚度选型匹配实际载荷需求，结构强度完全能满足轻型铰接场景的使用要求，在通讯类小型设备、消费电子类产品的内部活动结构中，这类结构的应用占比正在逐步提升，替代了很多传统的分体式装配铰接座。
