通讯设备用折弯金属安装固定支架

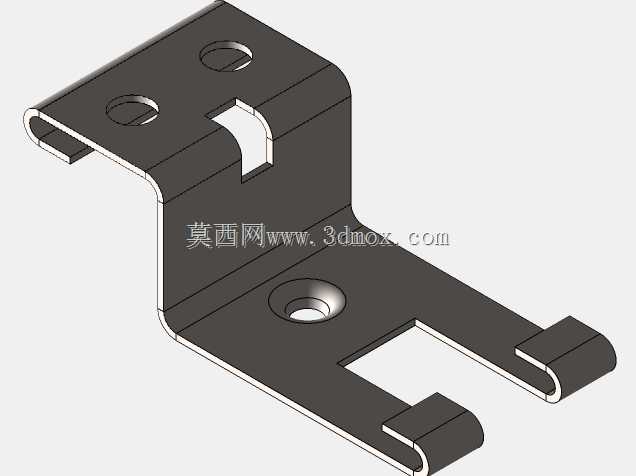

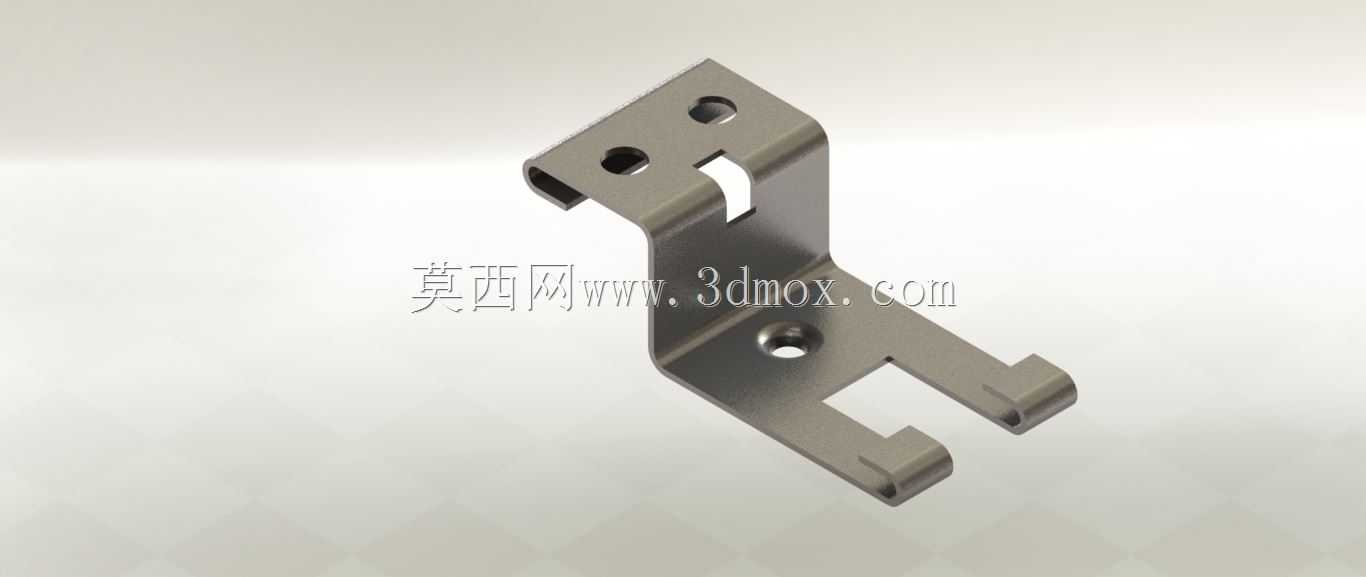

　　这款钣金折弯支架主要面向通讯类设备的内部安装场景，常见于通讯机柜、小型信号传输终端、桌面式通讯转接设备的内部构件固定环节，用来承托小型功能模块、线束转接板或者轻量型信号处理单元，避免内部构件在设备搬运、运行振动过程中出现移位、松脱的问题。从结构设计来看，整体采用单块金属板材经多道折弯工序一体成型，没有额外的焊接拼接结构，这种设计一方面能减少加工工序、降低批量生产的装配误差，另一方面一体成型的结构在抗振动疲劳性能上更有优势，能适配通讯设备长期运行的微振工况。支架上部的折弯段预留了两个圆形安装孔，孔位间距经过匹配对应安装位的螺柱间距设计，安装时可以直接通过标准紧固件将支架上部固定在设备的内壁安装基准面上，

　　上部靠近折弯棱边的位置预留了一个窄长型的避让缺口，这个缺口是为了避让设备内部的走线或者凸起的定位柱，避免安装时出现结构干涉，不需要额外对支架进行现场裁切调整。支架中部的平面区域预留了一个沉头安装孔，这个孔位用来固定需要承托的功能模块，沉头设计可以让紧固件头部完全没入板材平面，不会突出表面刮伤模块外壳或者磨损线束外皮。下部的两个分叉式折弯卡扣结构，是整个支架的功能核心，两个卡扣的间距匹配对应模块的卡槽宽度，安装时不需要额外紧固件，直接将模块顺着卡扣导向推入即可完成预固定，配合中部的沉头孔锁紧，能实现模块的三点定位，完全限制模块的六个自由度，即使在设备受到外力冲击的情况下也不会出现松脱。从安装边界来看，支架整体的折弯高度控制在较低范围，

　　不会过多占用通讯设备内部的紧凑空间，各个折弯边的圆角半径按照钣金加工的最小折弯半径设计，既避免折弯处出现应力集中导致的开裂问题，也不会因为圆角过大占用额外的安装空间。支架的板材厚度选用常规通讯五金件的通用厚度，在保证结构强度的前提下尽可能控制自重，不会给设备的安装基面带来额外的负重负担。在实际选型适配时，需要注意上部两个安装孔的中心距要匹配设备内壁的预装螺柱间距，下部卡扣的开口尺寸要对应待固定模块的卡槽厚度，中部沉头孔的位置要对齐模块上的固定孔位，避免出现安装错位。这类钣金支架在设计时没有多余的装饰性结构，所有的孔位、折弯、卡扣结构完全围绕安装固定的功能需求设计，没有冗余结构，在批量生产时材料利用率较高，能有效控制加工成本，

　　同时一体成型的结构也方便做表面防腐处理，适配通讯设备内部可能存在的潮湿、凝露工况，延长构件的使用寿命。在三维建模过程中，这类钣金件需要重点关注折弯系数的设置，确保展开后的下料尺寸准确，避免折弯后孔位出现偏移，同时各个卡扣的折弯角度要控制在公差范围内，角度偏差过大会导致模块安装过松或者无法推入的问题，上部的避让缺口位置要精准对齐设备内部的干涉点位，缺口的边缘做了微小的倒角处理，避免划伤穿过的线束外皮。
