通讯设备用黑色金属板材冲压固定支架

　　这款钣金支架的设计初衷，是解决通讯类小型设备内部功能模块的安装固定痛点，在通讯终端、信号转接模块这类内部空间紧凑的设备里，这类支架承担着承托核心板卡、转接组件的作用，既要保证安装后的组件不会因为设备运输、日常使用中的振动出现移位，还要预留足够的走线、散热间隙，避免和周边的电子元器件、结构件产生干涉。从结构设计来看，主体采用一体化钣金冲压成型，没有额外的拼接焊缝，整体刚性更有保障，主体基座部分做了多道开槽设计，这些槽位并非随意开设，一方面是为了适配不同规格模块的卡装定位，减少额外的定位零件使用，降低装配复杂度，另一方面也能在不损失结构强度的前提下减轻零件自重，同时给板卡上的发热元件留出对流散热的通道，避免局部热量堆积。

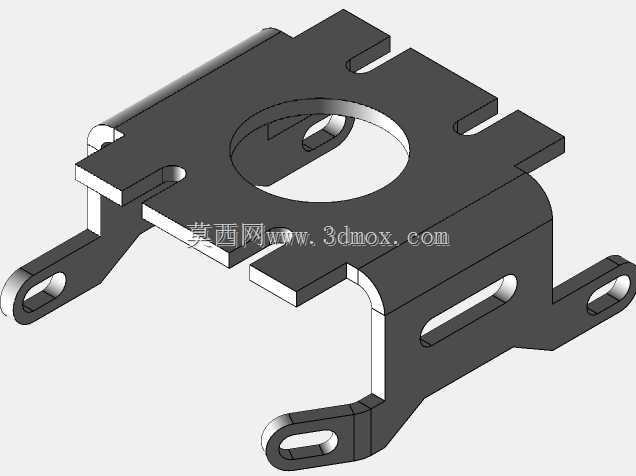

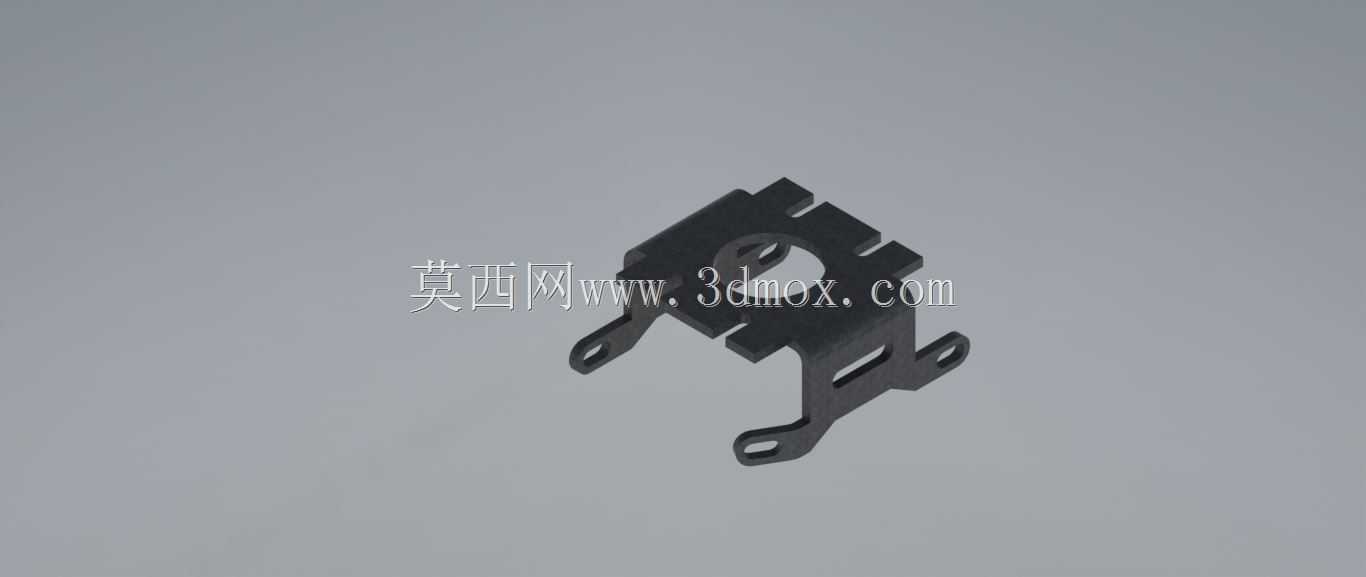

　　支架下方延伸出的四个带安装孔的支脚，是整个零件的安装定位核心，支脚做了折弯成型处理，折弯角度经过反复校核，能让支架主体和安装基面之间留出固定的间隙，这个间隙一方面可以容纳安装基面的凸起焊点、走线，另一方面也能形成空气隔层，减少设备运行时基面的振动直接传递到支架承托的模块上，降低振动对敏感电子元件的影响。支脚上的安装孔采用长圆与圆孔搭配的设计，其中两个对角位置的圆孔作为主定位孔，装配时先穿入定位螺钉确定支架的基准位置，剩下两个长圆孔作为调节孔，可以抵消钣金加工、基座安装孔位的公差累积，避免出现孔位对不上无法装配的问题，这种孔位搭配在小尺寸钣金固定件里非常实用，能有效降低装配环节的调校难度。主体中间的圆形开孔，

　　是为了避让模块下方的凸起接插件或者定位柱，让模块可以完全贴合支架的承托面，不会因为局部凸起出现安装翘曲，开孔边缘做了小尺寸的翻边处理，既可以强化开孔位置的结构强度，避免开孔处因为应力集中出现开裂，也能消除冲压后的锐边，防止装配时刮伤线材或者操作人员的手部。在实际应用场景里，这类支架除了通讯设备内部，也可以用在小型工业控制模块、便携检测设备的内部结构中，只要安装孔位的边界尺寸匹配，就能直接适配对应的模块安装需求。设计这类钣金件的时候，首先要确认的就是安装边界尺寸，支脚的外轮廓宽度、长度必须小于设备内部预留的安装空间，支脚折弯后的高度要和周边元件的高度差匹配，不能出现支架装好后顶到上方外壳或者相邻板卡的问题；其次要核算钣金的厚度，

　　这款零件采用的板材厚度兼顾了刚性和冲压成型难度，不会因为板材太薄导致承托重型模块时出现变形，也不会因为板材太厚增加不必要的重量和材料成本。冲压工艺的排布上，先完成冲孔、开槽工序，再进行折弯成型，能最大程度减少成型后的孔位变形，所有折弯处的内R角和板材厚度匹配，避免折弯处出现裂纹或者回弹超差的问题，支脚的折弯角度公差控制在±0.5度以内，保证四个支脚的安装面处于同一平面，不会出现安装后支架倾斜的问题。和塑料支架相比，这种金属板材冲压的支架抗老化、抗高温性能更好，在设备内部长期处于温热环境下也不会出现脆化变形，使用寿命更长，而且金属材质的电磁屏蔽性能也能给承托的模块提供一定的抗干扰能力，减少周边电磁信号对模块运行的影响，这也是通讯设备内部结构件优先选用金属钣金支架的重要原因。在做三维建模的时候，需要重点关注折弯扣除值的设置，保证展开后的下料尺寸准确，减少试模阶段的材料浪费，同时要把所有的锐边倒角、工艺缺口都建模到位，避免生产出来的零件和设计意图出现偏差，安装孔的位置尺寸要以安装基面的基准孔为基准标注，保证装配时的位置精度。
