双层槽式金属钣金承载结构件

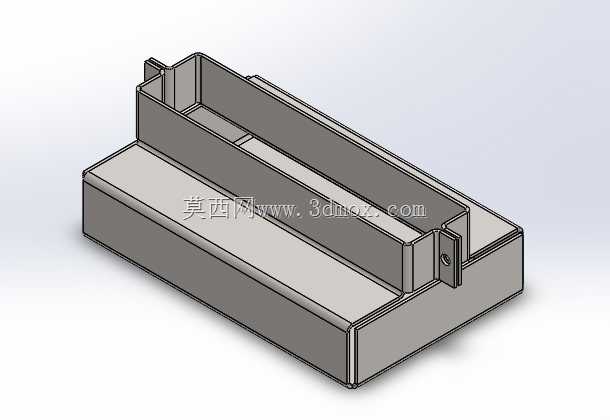

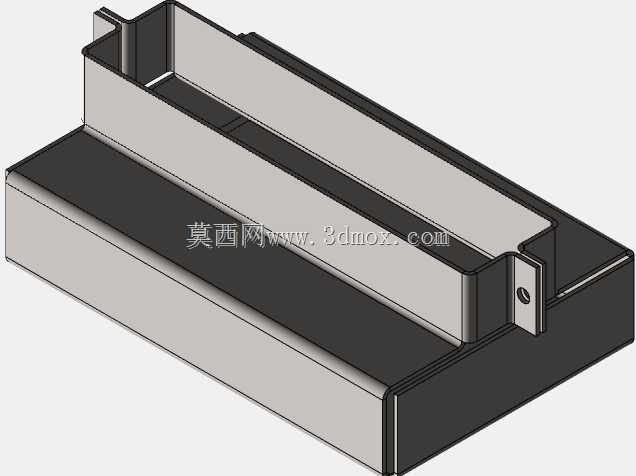

　　该钣金结构件采用分层式槽型布局设计，下层为封闭矩形基座，上层为平行双槽承载区，整体通过冷板折弯、焊接成型，所有棱边均做R角过渡处理，避免应力集中同时消除安装过程中的锐边划伤风险。从实际应用场景来看，这类构件常作为通讯设备内部的模块承载托架，或是小型电子终端的内置电池隔舱支撑件，也可适配工业控制柜内的导轨式安装附件承载，在消费电子、通讯基站设备、低压配电柜体中都有广泛的适配空间。

　　设计过程中优先考虑了板材成型的工艺可行性，所有折弯边的内R角均匹配板材厚度设置，避免折弯时出现开裂或回弹超差问题，基座底部预留的平整安装面可直接贴合设备壳体基面，通过侧面预留的凸耳安装孔实现螺丝锁附固定，安装孔位做了沉台处理，锁附后螺丝头不会突出构件表面，避免干涉上层放置的模块。上层双槽的槽宽尺寸经过公差匹配设计，可刚好容纳标准宽度的条形功能模块，槽壁高度设置为模块高度的三分之一，既保证模块放置后的侧向限位，又不会遮挡模块表面的接线端口与散热格栅。

　　从安装边界来看，构件整体为规则矩形轮廓，无外凸的异形结构，在设备内部布局时可直接贴靠相邻结构件安装，不需要额外预留避让空间，基座的壁厚与上层槽壁厚度保持一致，在保证整体结构刚性的前提下控制整体重量，减少设备整体的负重。构件侧面的固定凸耳与主体为一体折弯成型，不需要额外焊接连接件，减少装配工序的同时提升了固定点的结构强度，凸耳上的安装孔位做了0.2mm的公差放宽，可适配安装基面的小幅孔位偏差，降低现场装配的对位难度。

　　在功能特性上，分层式的结构将承载区与安装基座做了功能区分，下层基座主要承担整体支撑与固定作用，与设备基面接触面积大，受力均匀不会出现局部压强过大导致的基面变形；上层双槽可同时承载两个独立的条形模块，槽内空间无多余加强筋遮挡，模块可顺着槽道直接滑入安装到位，不需要额外的导向附件，槽壁端部做了外翻的小导向边，模块装入时可自动导正位置，即使装配时存在小幅对位偏差也能顺利滑入。构件表面做了哑光喷塑处理，既提升了金属板材的防锈能力，也避免金属表面反光对设备内部的光感元件造成干扰，喷塑层厚度控制在0.1mm以内，不会影响槽内的尺寸配合精度。

　　设计阶段还充分考虑了批量生产的效率问题，整个构件的展开图为单一板材下料，所有折弯工序均可在数控折弯机上一次装夹完成，不需要多工序周转，焊接位置仅在基座与槽体的连接内角处，焊缝短且处于非外观面，焊接后不需要大量的打磨整形工作，可有效控制批量生产的加工成本。构件的所有尺寸均遵循通用钣金设计规范，适配常规的冲压、折弯、焊接加工设备，不需要定制特殊刀具即可完成生产，对于小批量试制场景也可通过激光切割下料配合手工折弯快速打样，缩短产品开发的验证周期。
