双缸联动式斯特林动力装置结构设计

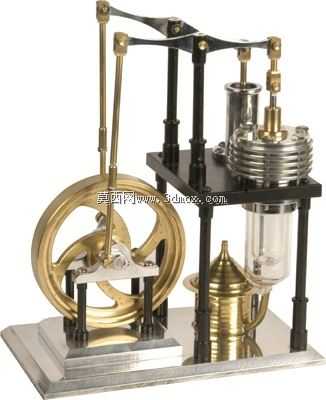

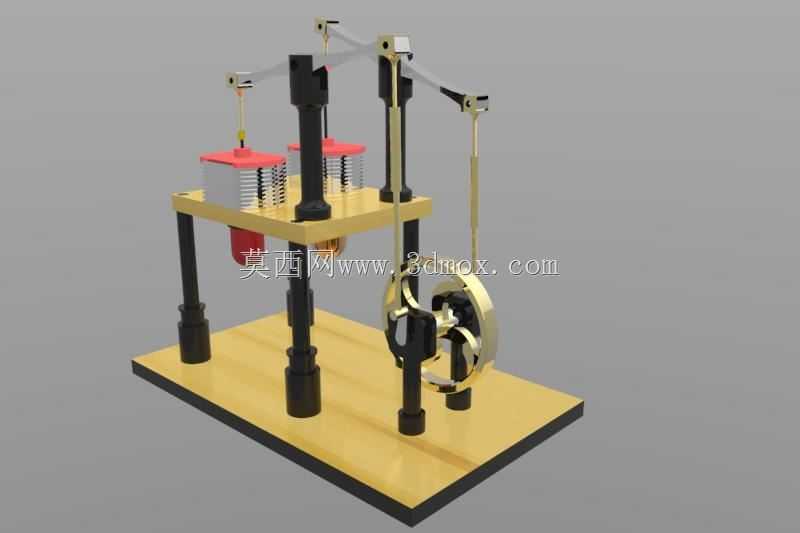

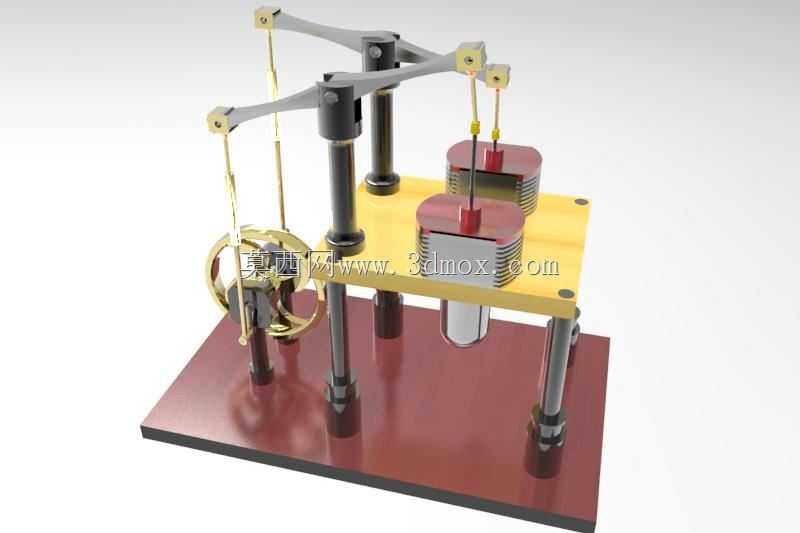

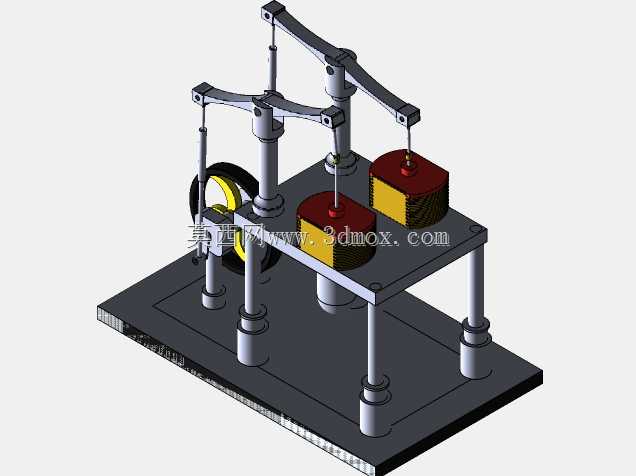

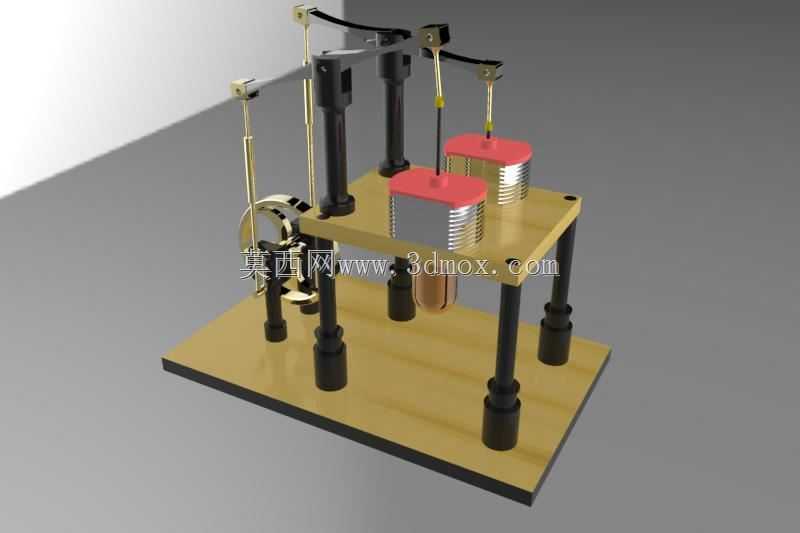

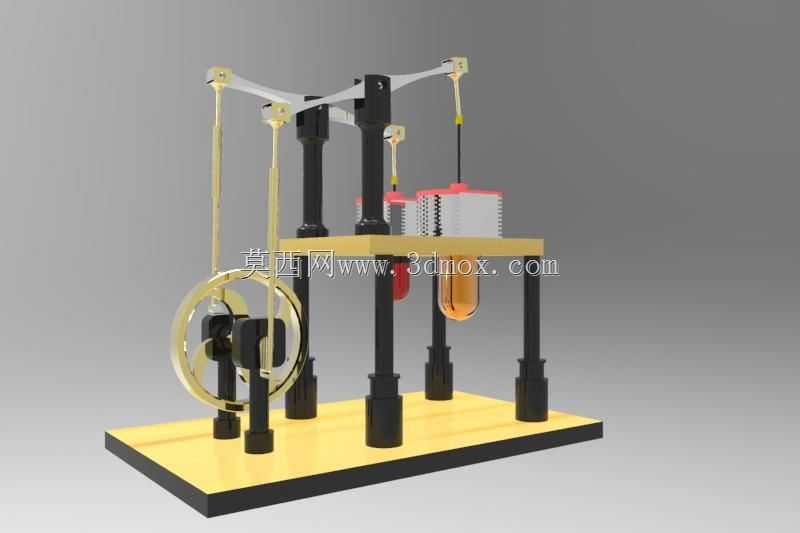

　　这套斯特林动力装置的三维结构设计，核心围绕外燃式热力循环的工作逻辑搭建，区别于传统内燃机依赖缸内爆燃做功的模式，整套结构依靠外部热源对工质的加热、冷却形成压差驱动活塞往复，在教学演示、小型余热回收场景中有着明确的应用价值。从实际使用场景来看，这类结构常被用于高校工程热物理课程的原理演示，也可作为小型低温差余热回收场景的动力输出原型，比如工业低品位余热管道旁的小型发电装置原型、户外露营场景下依托小型热源驱动的微型供电模块，都能基于这套结构做适配改造。整套装置的功能特性围绕热力循环的密封性、传动顺畅度两个核心维度设计，两个动力缸采用对称式布局，分别承担热腔膨胀、冷腔压缩的循环职能，加热端与冷却端的结构做了明确的分区，

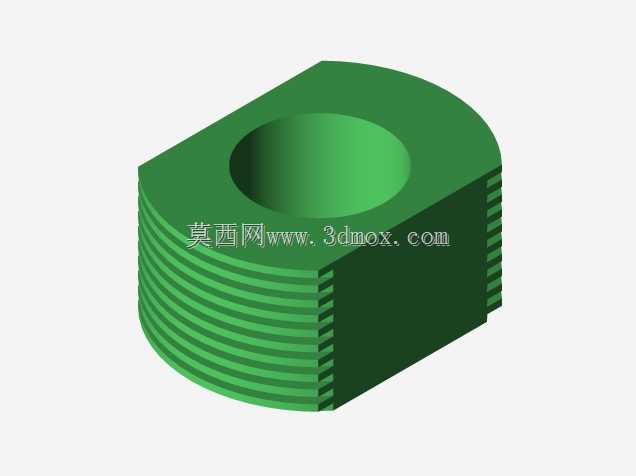

　　热端预留了足够的热源接触空间，可适配酒精灯、小型电加热片等多种外部热源，冷端则预留了散热鳍片的安装位，能够保证循环过程中工质的温差满足做功要求。传动部分采用曲柄飞轮结构搭配立式导柱支撑，活塞的往复运动通过连杆传递到曲轴，飞轮的配重经过动平衡校核，能够抵消双缸往复运动的惯性差，保证运转过程的平顺性，避免出现卡滞、转速波动过大的问题。设计思路上优先考虑了结构的可装配性与原理展示性，支撑立柱采用分段式装配结构，底座采用加厚平板设计，既能够保证整套装置运转时的稳定性，也方便拆解展示内部的传动逻辑，所有运动副的配合间隙都按照小间隙配合设计，既保证运动顺畅，也能减少工质泄漏对循环效率的影响。从安装边界来看，

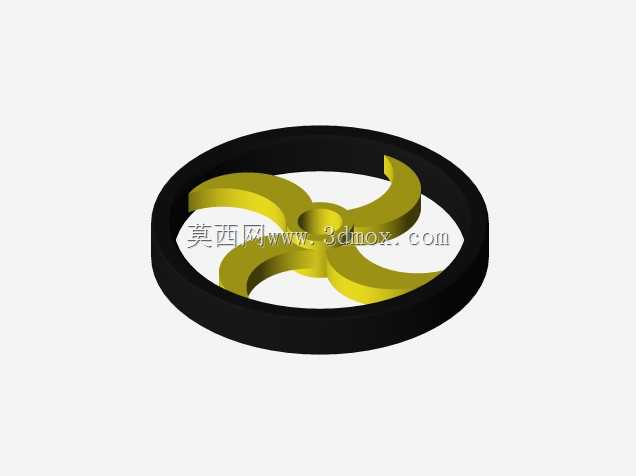

　　整套装置的底座长宽尺寸控制在300mm*200mm范围内，整体高度不超过280mm，放置在常规实验台面上即可完成安装调试，不需要额外的固定结构，加热端距离底座的高度预留了100mm的操作空间，能够避免热源直接接触底座造成烫损，传动部分的所有运动部件都做了外露设计但预留了安全操作距离，演示过程中不会出现运动部件剐蹭操作人员的问题。结构细节上，活塞与缸体的配合段采用了无油润滑的设计思路，适配斯特林发动机长期运转不需要额外润滑的特性，连杆与活塞、曲轴的连接部位采用铰接结构，能够自动补偿加工过程中产生的形位公差，减少装配时的调整工作量，飞轮采用轮辐式结构，在保证转动惯量满足循环储能要求的前提下，尽可能降低整体重量，

　　减少启动时需要的初始驱动力。整套结构的管路连接采用硬管搭配密封接头的设计，工质封闭在腔体内不需要频繁补充，能够保证长时间运转的循环稳定性，冷端的散热结构采用外露式设计，既可以依靠自然对流散热，也可以根据需求加装小型风冷模块提升散热效率，适配不同功率等级的热源输入。在实际选型参考中，这套结构的尺寸参数可以根据输出功率需求做等比例缩放，若需要提升输出功率，可同步放大缸径、增加活塞行程，对应调整曲轴的偏心距与飞轮的转动惯量，保证循环过程的动力匹配；若用于微型演示场景，可缩小整体尺寸，采用轻质材料加工零部件，降低启动所需的温差阈值。
